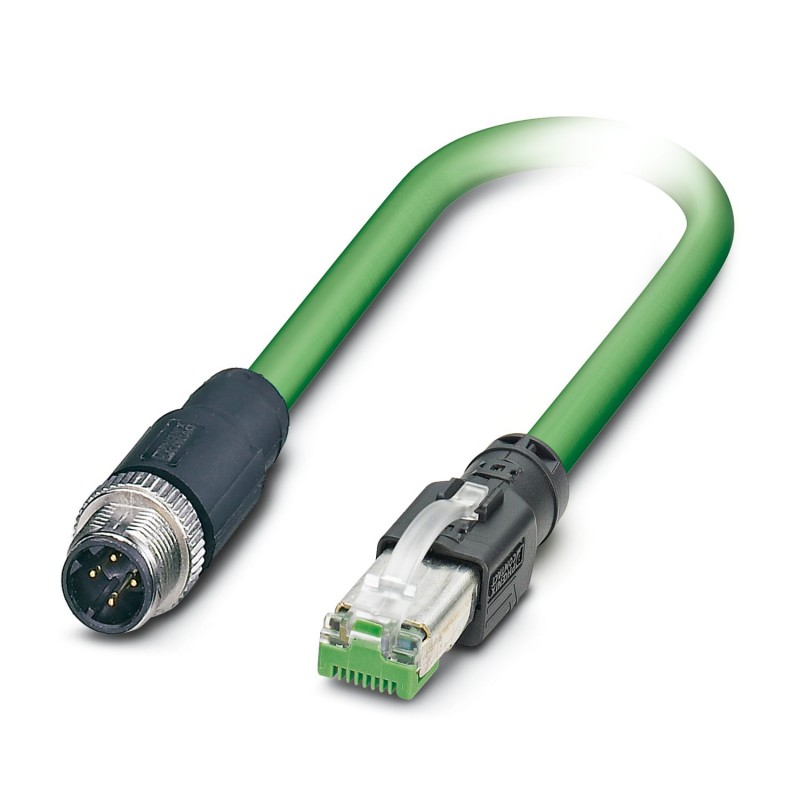

NBC-M12MSD/53,0-93R/R4AC 1079901 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT
NBC-M12MSD/53,0-93R/R4AC
1079901
PHOENIX_CONTACT
15
Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Описание
▲Коммерческие данные
| Код заказа | 1079901 |
|---|---|
| Упаковочная единица | 1 stk |
| Минимальный объем заказа | 15 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626802152 |
| Вес/шт. (без упаковки) | 3 222,610 GRM |
Вернуться вверх
Вернуться вверх
Вернуться вверх
Вернуться вверх
Окружающие условия
| Степень защиты | IP65 (Разъем М12) |
|---|---|
| IP67 (Разъем М12) | |
| IP20 (Штекерный соединитель RJ45) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (Разъем М12) |
| -25 °C ... 80 °C (Штекерный соединитель RJ45) |
Общие характеристики
| Расчетный ток при 40 ℃ | 1 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Кабель
| Тип кабеля | PROFINET, робот, CAT5 |
|---|---|
| Тип кабеля (краткое обозначение) | 93R |
| UL AWM Style | 20233 (80 °C / 300 В) |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
| Конструкция кабеля | 1x4xAWG22/19; S/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Толщина стенок внешней оболочки | около 1 мм |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Нагрузка на скручивание | ± 180 °/м (1 000 000 циклов кручения) |
| Масса кабеля | 55 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Ослабление | 2,9 дБ (при 1 МГц) |
| 5 дБ (при 4 МГц) | |
| 8,1 дБ (при 10 МГц) | |
| 10,4 дБ (при 16 МГц) | |
| 11,9 дБ (при 20 МГц) | |
| 15,5 дБ (при 31,25 МГц) | |
| 26,5 дБ (при 62,5 МГц) | |
| 41 дБ (при 100 МГц) | |
| Время распространения сигнала | 4,8 нСм/м |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
