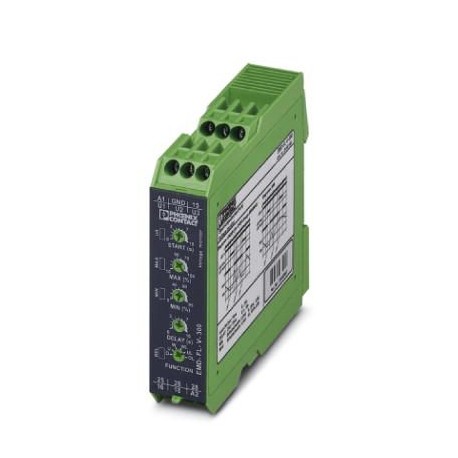

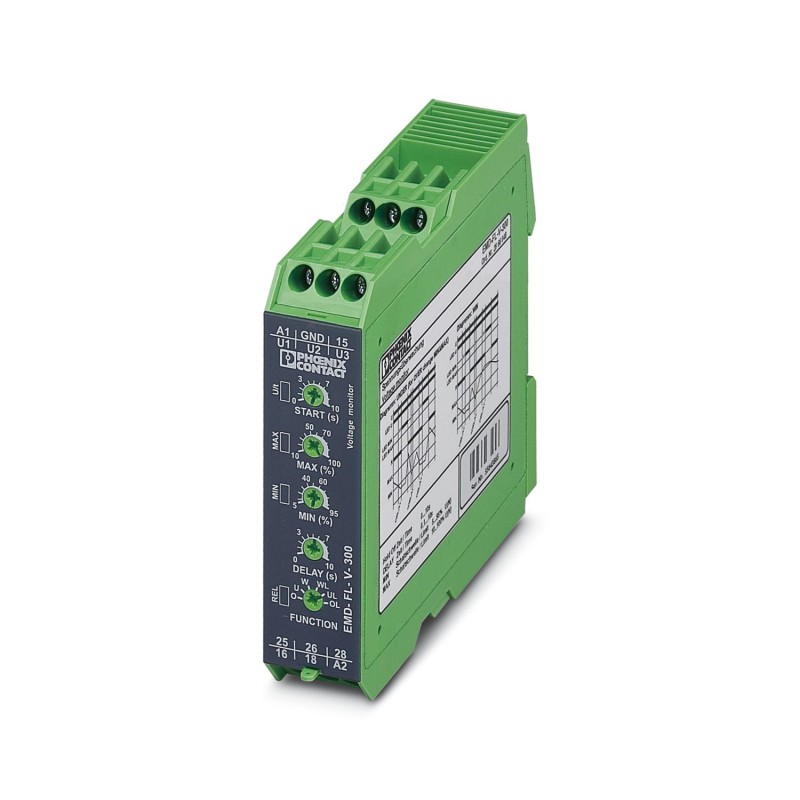

EMD-FL-V-300 2866048 PHOENIX CONTACT Relè di controllo
EMD-FL-V-300
2866048
PHOENIX_CONTACT
Relè di controllo
Relè di supervisione per il monitoraggio della tensione monofase di 0...300 V AC/DC, sovratensione/sottotensione o Window, memoria errori, alimentazione a lungo raggio, 2 contatti commutati
Modulo di controllo per il monitoraggio di tensioni monofase da 0...300 V AC/DC, sotto/sovratensione o window, memoria errori, alimentatore a range esteso, 2 contatti di scambio
relè > relè di monitoraggio tensione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Relè di controllo tensione |
| Funzionamento | 100 % ED |
| Vita meccanica | ca. 2x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Vita elettrica | 2x 105cicli di manovre con carico ohmico, 1000 VA |
| Potenza dissipata massima in condizioni nominali | 1 W |
| Tipo di rete | monofase |
| Tensione di isolamento nominale | 300 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Alimentazione | |
| Range tensione di alimentazione | 24 V AC ... 240 V AC -15 % ... +10 % |
| 24 V DC ... 240 V DC -20 % ... +25 % | |
| Tipo di tensione di alimentazione | AC/DC |
| Assorbimento di potenza nominale | 4,5 VA (1,5 W) |
| Denominazione ingresso | Ingresso di misura |
| Grandezza di misura | DC, AC sinusoidale |
| Protezione | ≤ 20 A |
| Range tensione d'ingresso | 0 V ... 30 V AC/DC (Morsetti di collegamento: U1 e GND) |
| 0 V ... 60 V AC/DC (Morsetti di collegamento: U2 e GND) | |
| 0 V ... 300 V AC/DC (Morsetti di collegamento: U3 e GND) | |
| Tensione d'ingresso massima | 100 Veff(Morsetti di collegamento: U1 e GND) |
| 150 Veff(Morsetti di collegamento: U2 e GND) | |
| 440 Veff(Morsetti di collegamento: U3 e GND) | |
| Resistenza d'ingresso ingresso tensione | 47 kΩ (Morsetti di collegamento: U1 e GND) |
| 100 kΩ (Morsetti di collegamento: U2 e GND) | |
| 470 kΩ (Morsetti di collegamento: U3 e GND) | |
| Frequenza | 48 Hz ... 400 Hz |
| Coefficiente termico massimo | < 0,1 %/K |
| Ambito di regolazione ritardo di attivazione | 0,1 s ... 10 s |
| Ambito di regolazione ritardo di avviamento | 0 s ... 10 s |
| Campo di regolazione min. | 5 % ... 95 % (da UN) |
| Campo di regolazione max. | 10 % ... 100 % (da UN) |
| Funzione | Minima tensione |
| Sovratensione | |
| Window | |
| Memoria errori | |
| Precisione base | ± 5 % (dal valore fondo scala) |
| Precisione di regolazione | ≤ 5 % (dal valore fondo scala) |
| Precisione di ripetizione | ≤ 2 % |
| Tempo di ripristino | 500 ms |
| Commutazione | |
| Tipo di commutazione del contatto | 2 contatti di scambio liberi da potenziale |
| Max. tensione commutabile | 250 V AC (a norma IEC 60664-1) |
| Max. potenza commutabile (carico ohmico) | 750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm) | |
| Fusibile d'uscita | 5 A (rapido) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Larghezza | 22,5 mm |
| Altezza | 90 mm |
| Profondità | 113 mm |
| Colore | verde (RAL 6021) |
| Materiale isolante custodia | poliammide PA, autoestinguente |
| Condizioni ambientali | |
| Grado di protezione (Custodia) | IP40 (Custodia) |
| Grado di protezione (Morsetti di connessione) | IP20 (Morsetti di connessione) |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (a norma UL 508) | |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria consentita (esercizio) | 15 % ... 85 % |
| CE | |
| Certificato | Conformità CE |
| UL, USA / Canada | |
| Siglatura | UL/C-UL Listed UL 508 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione disturbi | EN 61000-6-4 |
| Norme/Disposizioni | EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| tipo di tensione del campo di misura (EF003399) | AC/DC |
| valore d'intervento tensione (EF008193) | 0 V |
| sottotensione monofase possibile (EF003390) | Sì |
| sottotensione trifase possibile (EF003391) | No |
| sovratensione monofase possibile (EF003392) | Sì |
| sovratensione trifase possibile (EF003393) | No |
| finestra monofase possibile (EF003394) | Sì |
| finestra trifase possibile (EF003395) | No |
| funzione sottotensione di tensione continua (EF003396) | No |
| funzione sovratensione di tensione continua (EF003397) | No |
| funzione finestra di tensione continua (EF003398) | No |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 113 mm |
