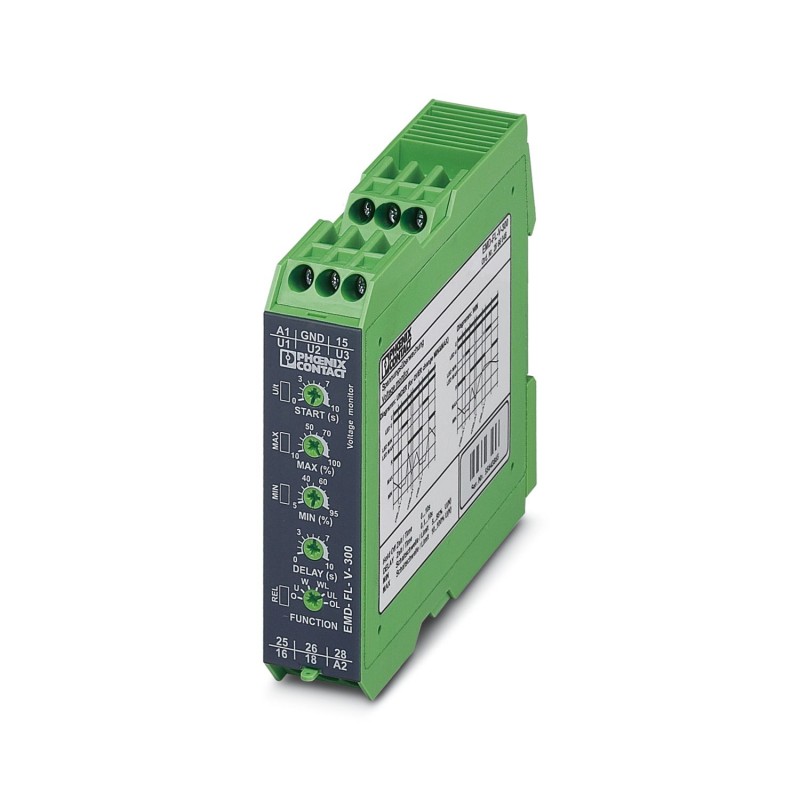

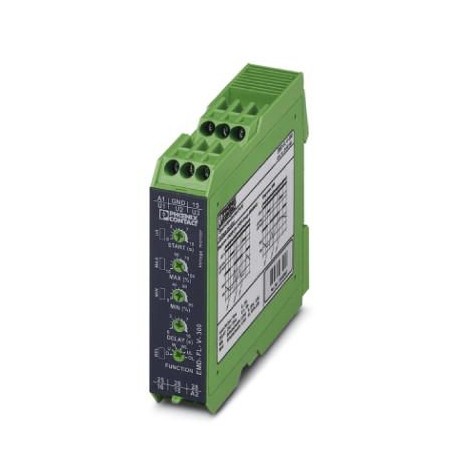

EMD-FL-V-300 2866048 PHOENIX CONTACT Relais de surveillance
EMD-FL-V-300
2866048
PHOENIX_CONTACT
Relais de surveillance
Relais de supervision pour la surveillance de la tension 1 phase de 0...300 V AC/DC, surtension/sous-tension ou fenêtre, mémoire d’erreurs, alimentation longue portée, 2 contacts commutés
Relais de surveillance pour le contrôle des tensions monophasées de 0 à 300 V AC/DC, surtension/sous-tension ou fenêtre, mémoire d'erreur, alimentation acceptant une large gamme de tensions d'entrée, 2 inverseurs
Relais > Relais de surveillance tension
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Relais de surveillance de tension |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Durée de vie électrique | 2x 105cycles pour une charge ohmique, 1000 VA |
| Puissance dissipée maximale en condition nominale | 1 W |
| Type de réseau | monophasé |
| Tension d'isolement assignée | 300 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Alimentation | |
| Plage de tension d'alimentation | 24 V AC ... 240 V AC -15 % ... +10 % |
| 24 V DC ... 240 V DC -20 % ... +25 % | |
| Type de tension d'alimentation | AC/DC |
| Consommation nominale | 4,5 VA (1,5 W) |
| Dénomination entrée | Entrée mesure |
| Grandeur mesurée | DC, AC Sinus |
| Fusibles | ≤ 20 A |
| Plage de tension d'entrée | 0 V ... 30 V AC/DC (Blocs de jonction : U1 et GND) |
| 0 V ... 60 V AC/DC (Blocs de jonction : U2 et GND) | |
| 0 V ... 300 V AC/DC (Blocs de jonction : U3 et GND) | |
| Tension d'entrée maximale | 100 Veff(Blocs de jonction : U1 et GND) |
| 150 Veff(Blocs de jonction : U2 et GND) | |
| 440 Veff(Blocs de jonction : U3 et GND) | |
| Résistance d'entrée entrée tension | 47 kΩ (Blocs de jonction : U1 et GND) |
| 100 kΩ (Blocs de jonction : U2 et GND) | |
| 470 kΩ (Blocs de jonction : U3 et GND) | |
| Plage de fréquence | 48 Hz ... 400 Hz |
| Coefficient de température max. | < 0,1 %/K |
| Plage de réglage de la temp. relais | 0,1 s ... 10 s |
| Plage de réglage de la temporisation au démarrage | 0 s ... 10 s |
| Plage min. de réglage | 5 % ... 95 % (de UN) |
| Plage max. de réglage | 10 % ... 100 % (de UN) |
| Fonction | Sous-tension |
| Surtension | |
| Window | |
| Mémoire d'erreur | |
| Précision de base | ± 5 % (de la déviation maximale de l'échelle) |
| Précision du réglage | ≤ 5 % (de la déviation maximale de l'échelle) |
| Reproductibilité | ≤ 2 % |
| Temps de réarmement | 500 ms |
| Commutation | |
| Type de contact | 2 inverseurs exempts de potentiel |
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Largeur | 22,5 mm |
| Hauteur | 90 mm |
| Profondeur | 113 mm |
| Couleur | vert (RAL 6021) |
| Type d'isolant boîtier | Polyamide PA, autoextinguible |
| Conditions ambiantes | |
| Indice de protection (Boîtier) | IP40 (Boîtiers) |
| Indice de protection (Blocs de jonction) | IP20 (Blocs de jonction) |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air admissible (fonctionnement) | 15 % ... 85 % |
| CE | |
| Certificat | Conformité CE |
| UL, USA / Canada | |
| Repérage | UL/C-UL Listed UL 508 |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-4 |
| Normes/Prescriptions | EN 50178 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec pinces amovibles (EF003340) | Non |
| Type de tension de la plage de mesure (EF003399) | CA/CC |
| Valeur de fonctionnement de la tension (EF008193) | 0 V |
| Sous-tension monophasée possible (EF003390) | Oui |
| Sous-tension triphasée possible (EF003391) | Non |
| Surtension monophasée possible (EF003392) | Oui |
| Surtension triphasée possible (EF003393) | Non |
| Fenêtre monophasée possible (EF003394) | Oui |
| Fenêtre triphasée possible (EF003395) | Non |
| Contient une fonction tension continue-sous-tension (EF003396) | Non |
| Contient une fonction tension continue-surtension (EF003397) | Non |
| Contient une fonction tension continue-fenêtre (EF003398) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 113 mm |
