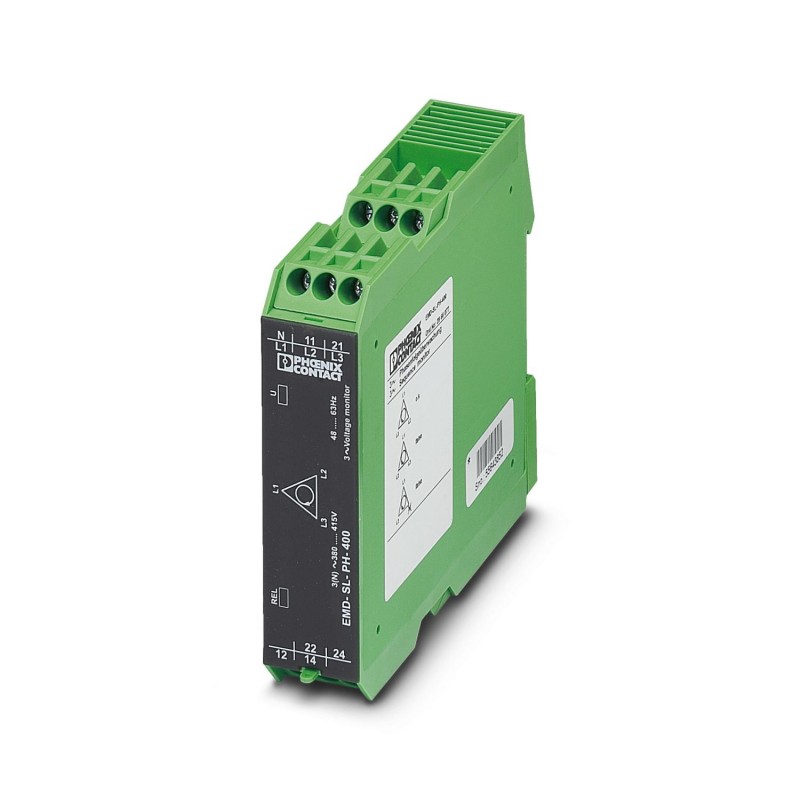

EMD-SL-PH-400 2866077 PHOENIX CONTACT Relè di controllo
EMD-SL-PH-400
2866077
PHOENIX_CONTACT
Relè di controllo
Relè di supervisione per il monitoraggio della sequenza di fase, della mancanza di fase e dell'asimmetria, 342 ... 457 V AC, tensione di misura dell'alimentazione, 2 contatti commutati
relè > Relè di monitoraggio di fase
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866077 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4111 - |
| Pagina catalogo | Pagina 269 (C_5_2017) |
| GTIN | 4017918952679 |
| Peso per pezzo (confezione esclusa) | 149,000 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | AT (Austria) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (a norma UL 508) | |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 400 V (3 N ~ 400/230 V) |
|---|---|
| Funzione | Sequenza fasi, mancanza di fase, asimmetria |
| Campo di regolazione min. valore soglia tensione | 342 V AC |
| Campo di regolazione max. valore soglia tensione | 457 V AC |
| Ambito di regolazione ritardo di attivazione | ≤ 350 ms (regolazione fissa) |
| Ambito di regolazione ritardo di avviamento | ≤ 500 ms (regolazione fissa) |
| Asimmetria | fissa, ca. 30 % |
| Tempo di ripristino | < 100 ms |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio liberi da potenziale |
|---|---|
| Max. tensione commutabile | 250 V AC (a norma IEC 60664-1) |
| Max. potenza commutabile (carico ohmico) | 750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm) | |
| Fusibile d'uscita | 5 A (rapido) |
Generalità
| Durata meccanica | ca. 2x 107cicli di manovre |
|---|---|
| Funzionamento | 100 % ED |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Categoria di sovratensione | III, isolamento base (secondo EN 50178) |
| Materiale isolante custodia | poliammide PA, autoestinguente |
| Colore | verde |
| Tensione di isolamento nominale | 300 V (a norma EN 50178) |
| Conformità | CE conforme |
| UL, USA / Canada | UL/C-UL Listed UL 508 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,25 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Coppia di serraggio | 1 Nm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-3 |
| Immunità ai disturbi | EN 61000-6-2 |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Conformità | CE conforme |
| UL, USA / Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| funzione monitoraggio sequenza di fasi (EF003412) | Sì |
| funzione riconoscimento di guasto di fase (EF003413) | Sì |
| funzione riconoscimento di sottotensione (EF003414) | No |
| funzione riconoscimento di sovratensione (EF003415) | No |
| funzione di riconoscimento asimmetria (EF003416) | Sì |
| intervallo di misura della tensione (EF002486) | 342 V |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 113 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2866077-EMD-SL-PH-400 | 110 Kbytes |
|
