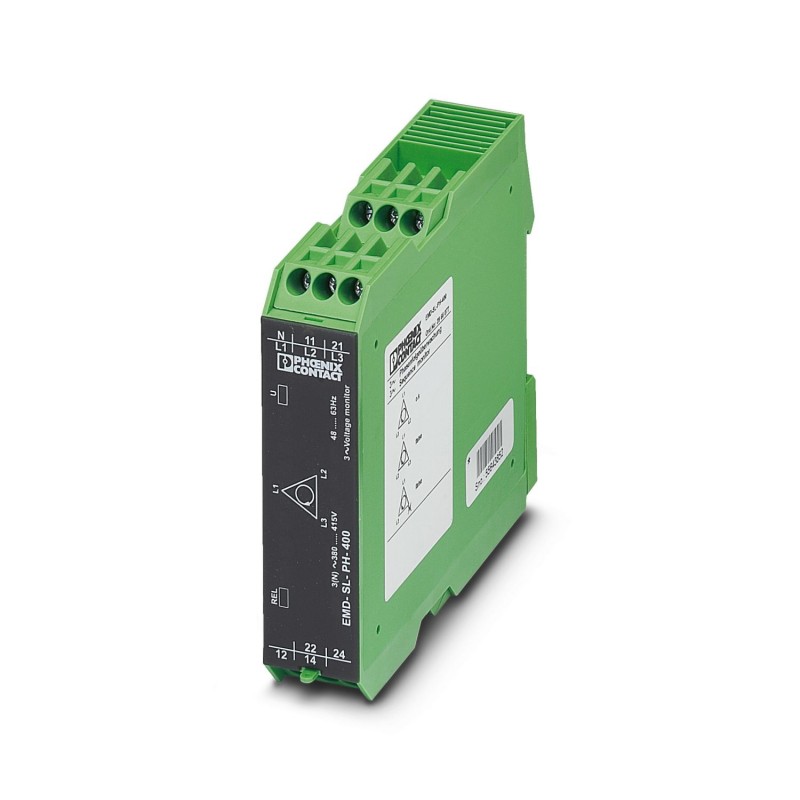

EMD-SL-PH-400 2866077 PHOENIX CONTACT Relé de supervisión para supervisión de secuencia de fases, fallo de f..
EMD-SL-PH-400
2866077
PHOENIX_CONTACT
Relé de supervisión para supervisión de secuencia de fases, fallo de fases y asimetría, 342 ... 457 V CA, alimentación de la tensión de medición, 2 contactos conmutados
Relés > Dispositivo de control de fase
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Relés de supervisión de fases |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Vida útil eléctrica | 2x 105periodicidades de cambio de estado con carga resistiva, 1000 VA |
| Potencia disipada máxima con condición nominal | 1 W |
| Tipo de red | 3 fásicos |
| Tensión de aislamiento de dimensionamiento | 300 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Alimentación | |
| Tensión de alimentación | de la tensión de medición |
| Potencia nominal absorbida | 9 VA |
| Denominación Entrada | Entrada de medición |
| Magnitud medida | AC seno (48 Hz ... 63 Hz) |
| Tensión nominal de entrada UN | 400 V (3 N ~ 400/230 V) |
| Tensión de entrada máxima | 3 N ~ 457/264 V |
| Resistencia de entrada Entrada de tensión | 15 kΩ |
| Gama de frecuencias | 48 Hz ... 63 Hz |
| Margen de ajuste del retardo de reacción | ≤ 350 ms (Fijamente ajustado) |
| Margen de ajuste del retardo de arranque | ≤ 500 ms (Fijamente ajustado) |
| Margen de ajuste mín. del valor umbral Tensión | 342 V AC |
| Margen de ajuste máx. del valor umbral Tensión | 457 V AC |
| Función | Secuencia de fases |
| Fallo de fase | |
| Asimetría | |
| Asimetría | fijo, aprox. 30 % |
| Tiempo de recuperación | < 100 ms |
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados sin potencial |
| Tensión de conmutación máxima | 250 V AC (según IEC 60664-1) |
| Potencia de ruptura (carga óhmica) máxima | 750 VA (3 A/250 V AC, módulo alineado, separación ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, módulo no alineado, separación ≥ 5 mm) | |
| Fusible de salida | 5 A (rápido) |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,25 mm² ... 2,5 mm² |
| Sección de conductor AWG | 20 ... 14 |
| Anchura | 22,5 mm |
| Altura | 90 mm |
| Profundidad | 113 mm |
| Color | verde (RAL 6021) |
| Tipo de material aislante Carcasa | Poliamida PA, autoextinguible |
| Condiciones ambientales | |
| Índice de protección (Carcasa) | IP40 (Carcasa) |
| Índice de protección (Bornas de conexión) | IP20 (Bornas de conexión) |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (corresponde a UL 508) | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad de aire admisible (servicio) | 15 % ... 85 % |
| CE | |
| Certificado | Conformidad CE |
| UL, EE. UU. / Canadá | |
| Marcado | UL/C-UL Listed UL 508 |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | EN 61000-6-3 |
| Normas/especificaciones | EN 50178 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Función de supervisión de secuencia de fase (EF003412) | Sí |
| Función de detección de pérdida de fase (EF003413) | Sí |
| Función de detección de subtensión (EF003414) | No |
| Función de detección de sobretensión (EF003415) | No |
| Función de detección de asimetría (EF003416) | Sí |
| Rango de medición de tensión (EF002486) | 342 V |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 113 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2866077-EMD-SL-PH-400 | 110 Kbytes |
|
