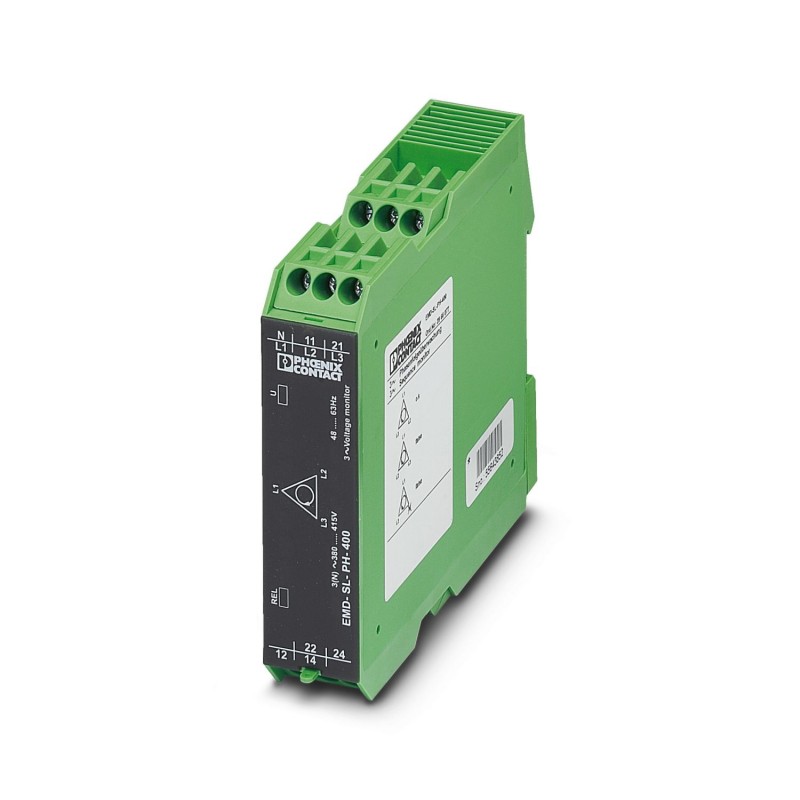

EMD-SL-PH-400 2866077 PHOENIX CONTACT Relais de surveillance
EMD-SL-PH-400
2866077
PHOENIX_CONTACT
Relais de surveillance
Relais de supervision pour la surveillance de la séquence de phase, des défaillances de phase et des asymétries, 342 ... 457 V AC, tension d’alimentation de mesure, 2 contacts commutés
Relais > Relais de surveillance de phase
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2866077 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 269 (C-5-2017) |
| GTIN | 4017918952679 |
| Poids par pièce (hors emballage) | 0,149 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 400 V (3 N ~ 400/230 V) |
|---|---|
| Fonction | Séquence de phase, défaillance de phase et asymétrie |
| Plage min. de réglage du seuil tension | 342 V AC |
| Plage max. de réglage du seuil tension | 457 V AC |
| Plage de réglage de la temp. relais | ≤ 350 ms (Réglage fixe) |
| Plage de réglage de la temporisation au démarrage | ≤ 500 ms (Réglage fixe) |
| Asymétrie | fixe, env. 30 % |
| Temps de réarmement | < 100 ms |
Côté contact
| Type de contact | 2 inverseurs exempts de potentiel |
|---|---|
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
Généralités
| Durée de vie mécanique | env. 2x 107cycles |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Catégorie de surtension | III, isolation de base (selon EN 50178) |
| Type d'isolant boîtier | Polyamide PA, autoextinguible |
| Coloris | vert |
| Tension d'isolement assignée | 300 V (selon EN 50178) |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,25 mm² |
|---|---|
| Section de conducteur souple max. | 2,5 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Couple de serrage | 1 Nm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-3 |
| Immunité | EN 61000-6-2 |
| Directive basse tension | Conformité à la directive NS |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec pinces amovibles (EF003340) | Non |
| Fonction surveillance d'ordre de phase (EF003412) | Oui |
| Fonction détection d'erreurs de phase (EF003413) | Oui |
| Fonction détection de sous-tension (EF003414) | Non |
| Fonction détection de surtension (EF003415) | Non |
| Fonction détection d'asymétrie (EF003416) | Oui |
| Plage de mesure de la tension (EF002486) | 342 V |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 113 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2866077-EMD-SL-PH-400 | 110 Kbytes |
|
