PHOENIX_CONTACTInterfaceEMD-FL-RP-480 2900177 PHOENIX CONTACT Relais de surveillance

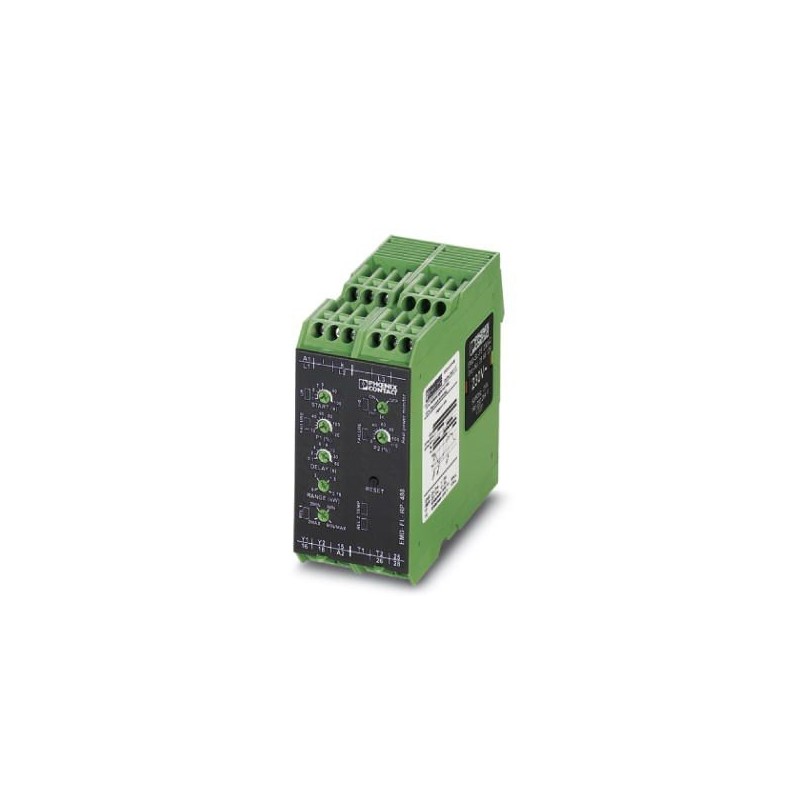

PHOENIX_CONTACT EMD-FL-RP-480 2900177 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

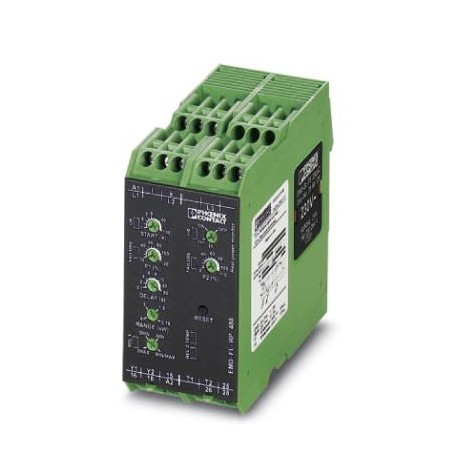

EMD-FL-RP-480 2900177 PHOENIX CONTACT Relais de surveillance

Référence: EMD-FL-RP-480

Code: 2900177

Fabricant: PHOENIX_CONTACT

Description:

Relais de surveillance
Relais de supervision pour une surveillance efficace de la puissance dans les réseaux 1 et triphasés de 0...7,2 kW, faible charge, surcharge, fenêtre, température de l’enroulement du moteur, mémoire d’erreur, tension d’alimentation sélectionnable via le module de puissance, 2 contacts commutés

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2900177
Unité de conditionnement1 pcs
Page cataloguePage 270 (C-5-2017)
GTIN4046356522632
Poids par pièce (hors emballage)0,244 KGM
Numéro du tarif douanier85364900
Pays d'origineAT (Autriche)

Dimensions

Largeur45 mm
Hauteur90 mm
Profondeur113 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
-25 °C ... 40 °C (répond à UL 508)
Température ambiante (stockage/transport)-25 °C ... 70 °C

Données d'entrée

Tension nominale d'entrée UN480 V (3 N ~ 480/277 V)
Plage de tension d'entrée0 V AC ... 480 V AC (1(N) ~, charge monophasée)
0 V AC ... 480 V AC (3(N) ~, charge triphasée)
Plage de courant d'entrée0,15 A ... 6 A (Plage : 0,75 kW et 1,5 kW)
0,3 A ... 12 A (Plage : 3 kW et 6 kW)
Surintensité max. admissible12 A en permanence
Coefficient de température max.≤ 0,02 %/K
Fonctionsous-charge, surcharge, fenêtre, mémoire d'erreur, température d'enroulement
Plage min. de réglage5 % ... 110 % (de PN)
Plage max. de réglage10 % ... 120 % (de PN)
Plage de réglage de la temp. relais0,1 s ... 50 s
Plage de réglage de la temporisation au démarrage1 s ... 100 s
Précision de base± 2 % (de la déviation maximale de l'échelle)
Précision du réglage≤ 5 % (de la déviation maximale de l'échelle)
Reproductibilité± 2 %
Résistance PTC cumulée< 1,5 kΩ
Seuil de réponse≥ 3,6 kΩ (Le relais retombe)
Valeur de décollage≤ 1,8 kΩ (Relais armé)
Temps de réarmement500 ms

Côté contact

Type de contact2 inverseurs exempts de potentiel
Tension de commutation maximale250 V AC (selon CEI 60664-1)
Puissance de coupure (charge ohmique) max.750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm)
1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm)
Fusible de sortie5 A (rapide)

Alimentation

Plage de tension d'alimentation110 V AC ... 500 V AC (voir modules de puissance)

Généralités

Durée de vie mécaniqueenv. 2x 107cycles
Mode de fonctionnement100 % ED
Emplacement pour le montageindifférent
Conseils pour le montagesur profilé normalisé NS 35 selon EN 60715
Catégorie de surtensionIII, isolation de base (selon EN 50178)
Type d'isolant boîtierPolyamide PA, autoextinguible
Colorisvert
Tension d'isolement assignée300 V (selon EN 50178)
ConformitéConformité CE
UL, USA/CanadaUL en cours

Caractéristiques de raccordement

Section de conducteur souple min.0,25 mm²
Section de conducteur souple max.2,5 mm²
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Section de conducteur rigide0,5 mm² ... 2,5 mm²
Section de conducteur souple0,25 mm² ... 2,5 mm²
Section conduct. AWG20 ... 14
Couple de serrage1 Nm

Normes et spécifications

ConformitéConformité CE
UL, USA/CanadaUL en cours

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
