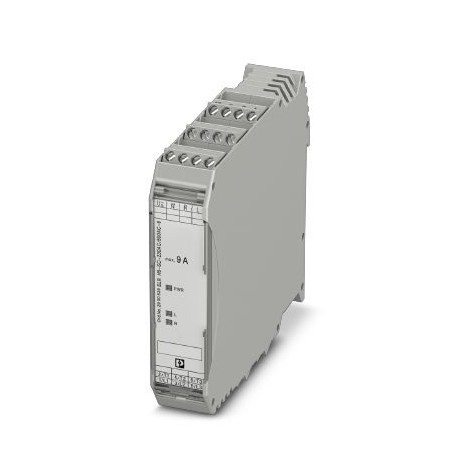

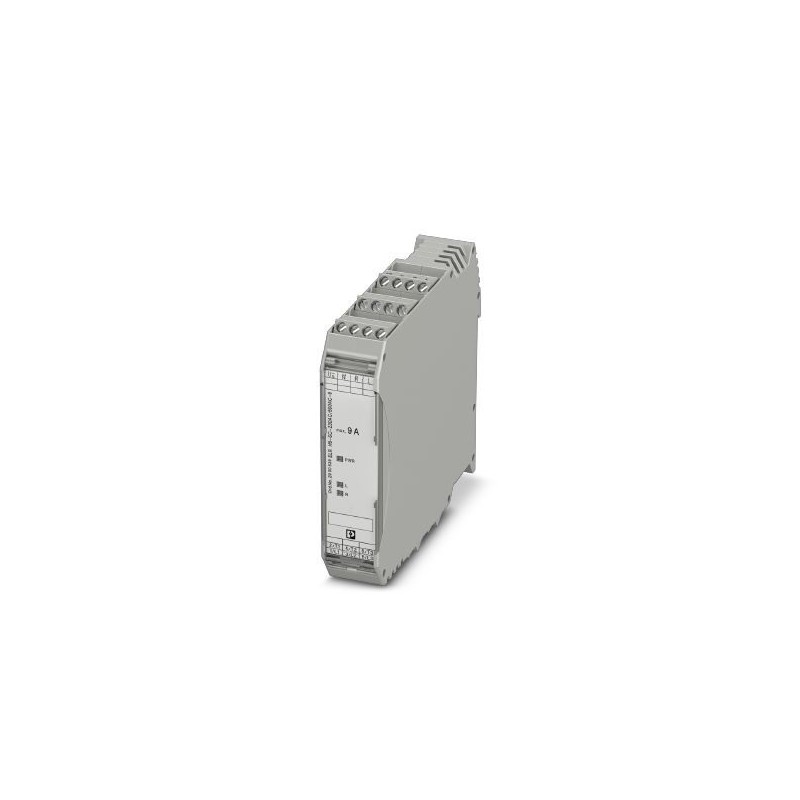

ELR H5-SC-230AC/500AC-9 2900539 PHOENIX CONTACT Relè statico per l'avviamento
ELR H5-SC-230AC/500AC-9
2900539
PHOENIX_CONTACT
Relè statico per l'avviamento
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900539 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7424 - |
| Pagina catalogo | Pagina 25 (C_5_2017) |
| GTIN | 4046356526098 |
| Peso per pezzo (confezione esclusa) | 229,300 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Grado di protezione | IP20 |
Alimentazione delle apparecchiature
| Tensione di alimentazione del circuito di comando di dimensionamento US | 230 V AC |
|---|---|
| Range di tensione alimentazione di comando | 85 V AC ... 253 V AC |
| Corrente di alimentazione, di comando, di dimensionamento IS | 4 mA |
| Frequenza di rete | 50/60 Hz |
| Nome protezione | Prot. contro le sovratensioni |
Dati d'ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| Tensione di lavoro di dimensionamento UC | 230 V AC |
| Intervallo di tensione di attivazione | 85 V AC ... 253 V AC |
| Corrente di lavoro di dimensionamento IC | 7 mA (Tipo di ingresso 1) |
| Frequenza di rete | 50/60 Hz |
| Soglia di commutazione | 44 V AC (Segnale "0") |
| 85 V AC (Segnale "1") | |
| Tempo di disinserzione tipico | < 70 ms |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 42 V AC ... 550 V AC |
| Corrente di esercizio Ie | 9 A (AC-51) |
| 6,5 A (AC-53a) | |
| Frequenza di rete | 50/60 Hz |
| Range della corrente di carico | 0 A ... 9 A (vedere derating) |
| Curva d'intervento a norma IEC 60947-4-2 | - |
| Corrente di dispersione | 0 mA |
| Nome protezione | Prot. contro le sovratensioni |
Generalità
| Frequenza di commutazione | ≤ 2 Hz (in funzione del carico) |
|---|---|
| Posizione d'installazione | verticale (guida di montaggio orizzontale, avviamento motore sotto) |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | affiancabile, per la distanza vedere derating |
| Funzionamento | 100 % ED |
| Potenza dissipata massima | 16,1 W |
| Potenza dissipata minima | 2,6 W |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED giallo |
Connection data 1
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Connection data 2
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati UL
| SCCR | 100 kA (500 V AC (fusibile 30 A classe CC / 30 A classe J (High-Fault))) |
|---|---|
| 5 kA (500 V AC (fusibile 20 A RK5 (Standard-Fault))) | |
| FLA | 6,5 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
Caratteristiche di isolamento
| Tensione di isolamento nominale | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 4 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Denominazione | Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario verso il circuito principale |
| isolamento | Separazione sicura (IEC 60947-1/EN 50178) con tensione di esercizio ≤ 300 V AC |
| Isolamento base (IEC 60947-1) con tensione di esercizio ≤ 300 ... 500 V AC | |
| Separazione sicura (EN 50178) con tensione di esercizio 300 ... 500 V AC | |
| Denominazione | Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario |
| isolamento | Separazione sicura (IEC 60947-1) con circuito ausiliario ≤ 300 V AC |
| Separazione sicura (EN 50178) con circuito ausiliario ≤ 300 V AC |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | IEC 60947-1 |
| IEC 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
