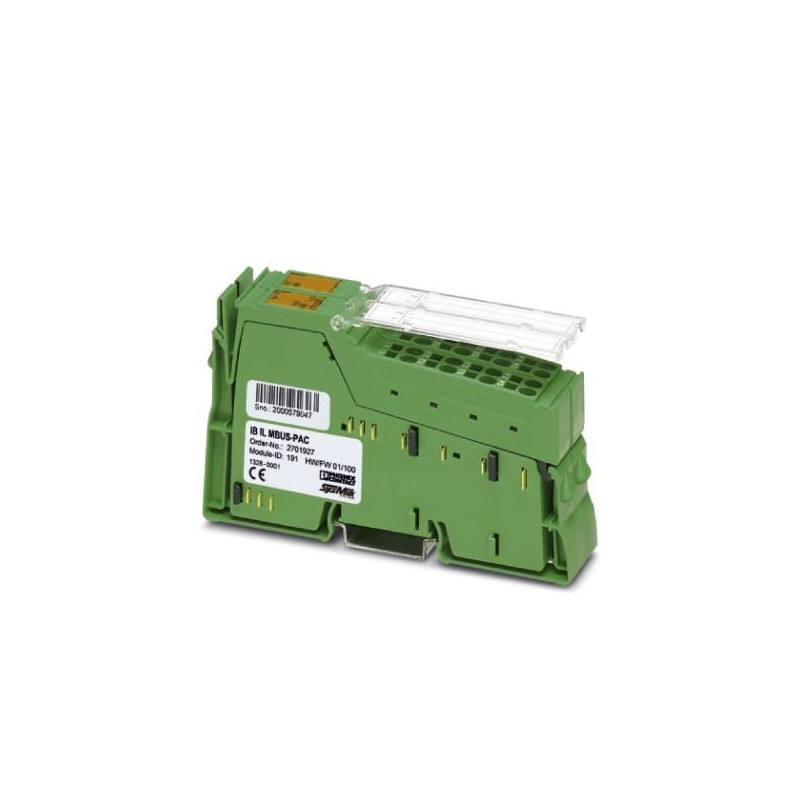

IB IL MBUS-PAC 2701927 PHOENIX CONTACT Modulo funzionale Inline
IB IL MBUS-PAC
2701927
PHOENIX_CONTACT
Modulo funzionale Inline
Inline, morsetto master M-Bus per il collegamento di dispositivi M-Bus, velocità di trasmissione sul bus locale: 500 kbit/s, grado di protezione: IP20, inclusi connettori inline e campi di siglatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701927 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI153 - |
| Pagina catalogo | Pagina 416 (NTK_2014) |
| GTIN | 4046356902106 |
| Peso per pezzo (confezione esclusa) | 125,000 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 24,4 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Interfaccia | M-Bus |
| Collegamento | Connettore Inline |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 65 mA |
| max. 90 mA | |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 26 mA (senza unità di carico collegate) |
| tip. 56 mA (con 10 carichi unità; vedere esempio di calcolo) | |
| max. 160 mA |
Separazione del potenziale
| Test di verifica | M-Bus / alimentazione da 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
|---|---|
| M-Bus / alimentazione da 24 V UM500 V AC 50 Hz 1 min. | |
| M-Bus/terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione da 24 V (UM)/terra 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.127250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 24.3 mm |
| altezza (EF000040) | 120.110773 mm |
| profondità (EF000049) | 71.44238 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701927-IB IL MBUS-PAC | 116 Kbytes |
|
