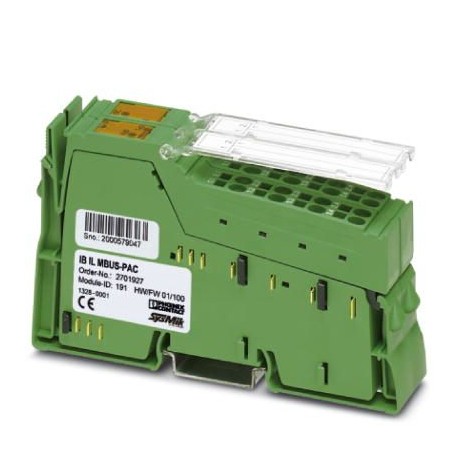

IB IL MBUS-PAC 2701927 PHOENIX CONTACT Módulo funcional Inline
IB IL MBUS-PAC
2701927
PHOENIX_CONTACT
Módulo funcional Inline
Terminal mestre M-Bus em linha para conexão de dispositivos M-Bus, taxa de transmissão no barramento local: 500 kbit/s, grau de proteção: IP20, incluindo conectores em linha e campos de marcação
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701927 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 416 (NTK-2014) |
| GTIN | 4046356902106 |
| Peso por unidade (exclusive embalagem) | 125,000 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 24,4 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Interface | M-Bus |
| Tipo de conexão | Conector Inline |
| Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 65 mA |
| máx. 90 mA | |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 26 mA (sem cargas unitárias conectadas) |
| típ. 56 mA (com 10 cargas unitárias; ver exemplo de cálculo) | |
| máx. 160 mA |
Isolamento de potencial
| Faixa de teste | M-Bus / 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| M-Bus/alimentação de 24 V UM500 V AC 50 Hz 1 min. | |
| M-Bus/terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5 V (lógica Bus) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (UM)/terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.127250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Sim |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 24.3 mm |
| Altura (EF000040) | 120.110773 mm |
| Profundidade (EF000049) | 71.44238 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701927-IB IL MBUS-PAC | 116 Kbytes |
|
