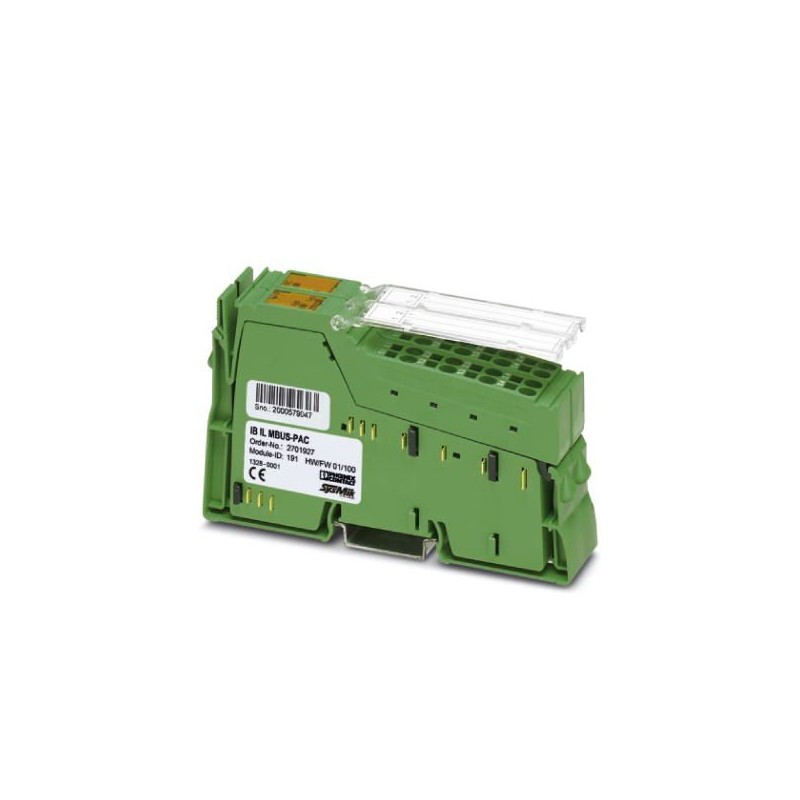

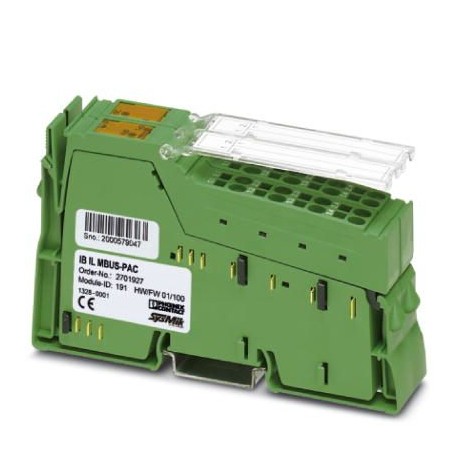

IB IL MBUS-PAC 2701927 PHOENIX CONTACT Inline, Maestro M-Bus, interfaz M-Bus, para la conexión de equipos M-..
IB IL MBUS-PAC
2701927
PHOENIX_CONTACT
Inline, Maestro M-Bus, interfaz M-Bus, para la conexión de equipos M-Bus, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2701927 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI153 - |
| Página del catálogo | Página 416 (NTK_2014) |
| EAN | 4046356902106 |
| Peso por unidad (sin incluir el embalaje) | 125,000 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 24,4 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Datos de conexión
| Denominación | Conectores Inline |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Interfaz | M-Bus |
| Tipo de conexión | Conector Inline |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 65 mA |
| máx. 90 mA | |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 26 mA (sin unidades de carga conectadas) |
| típ. 56 mA (en 10 cargas unitarias; véase el ejemplo de cálculo) | |
| máx. 160 mA |
Separación de potencial
| Trayecto de comprobación | M-Bus / alimentación 7,5-V (lógica de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| M-Bus / alimentación 24-V UM500 V AC 50 Hz 1 min. | |
| M-Bus/tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación 24-V (UM) / tierra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.127250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | Sí |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 24.3 mm |
| Altura (EF000040) | 120.110773 mm |
| Profundidad (EF000049) | 71.44238 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701927-IB IL MBUS-PAC | 116 Kbytes |
|
