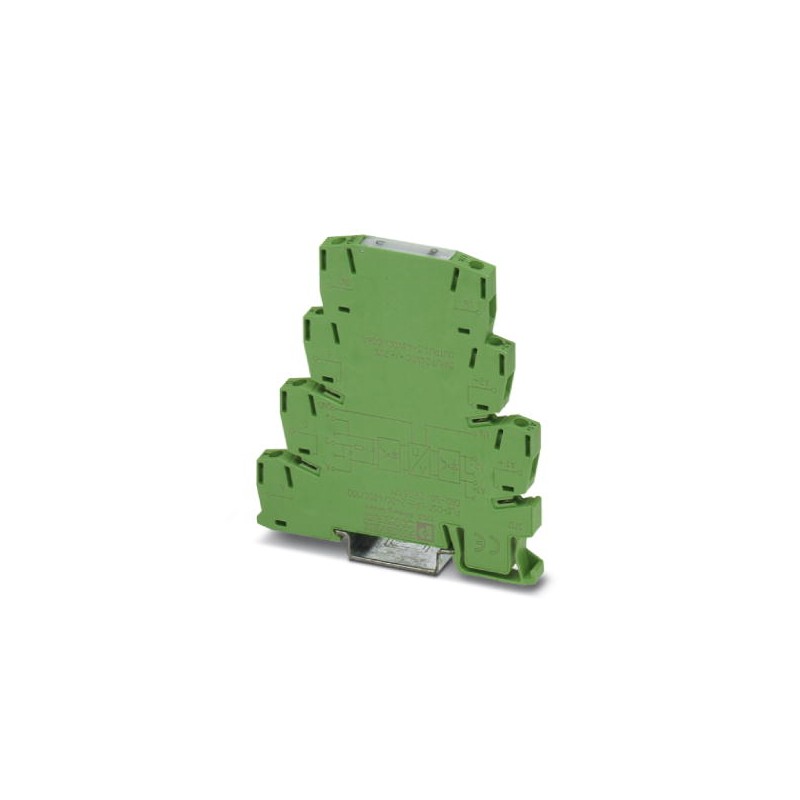

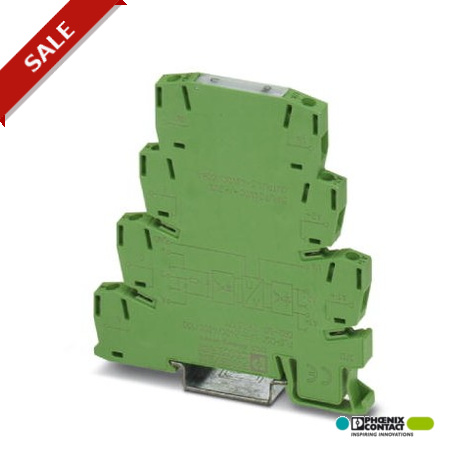

PLC-OSC-LPE-24DC/48DC/100 2903171 PHOENIX CONTACT Modulo a un canale per il prolungamento degli impulsi, ing..
PLC-OSC-LPE-24DC/48DC/100
2903171
PHOENIX_CONTACT
Modulo a un canale per il prolungamento degli impulsi, ingresso: 24 V DC, uscita: 3-48 V DC/100 mA, alimentazione: 24 V DC, connessione a vite
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Descrizione prodotto
Impostazioni DIP switch:
Funzione
DIP A low - nessun riavvio dopo il ricontrollo (default)
DIP A high - riavvio dopo il ricontrollo
DIP B low - tempo impulso di ingresso > 2 ms (default)
DIP B high - tempo impulso di ingresso > 100 us
Tempi di prolungamento degli impulsi
DIP 1 - 10 ms
DIP 2 - 20 ms
DIP 3 - 40 ms
DIP 4 - 80 ms
DIP 5 - 160 ms
DIP 6 - 320 ms
DIP 7 - 640 ms
DIP 8 - 1280 ms
Nessun DIP switch configurato: nessuna funzione di inserzione dell'uscita
Se il segnale di ingresso è più lungo del tempo selezionato, dopo il ritiro del segnale in ingresso l'uscita si disinserisce.
Le impostazioni vengono acquisite dopo il reset della tensione di alimentazione di controllo dimensionamento.
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Altezza | 80 mm |
| Profondità | 86 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 75 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Soglia di commutazione segnale "0" riferito a UC | < 0,4 |
|---|---|
| Soglia di commutazione segnale "1" riferito a UC | > 0,8 |
| Segnalazione stato | LED giallo |
| Indicazione tensione di esercizio | LED verde |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 33 V DC |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 48 V DC |
|---|---|
| Corrente di carico permanente | 100 mA |
| Limitazione sovratensione | > 54 V DC |
| Caduta di tensione alla max. corrente limite permanente | < 1 V DC |
| Collegamento d'uscita | 3 conduttori, collegato a massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Smorzamento |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | A scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | EN 50178 |
| Tensione di isolamento di nominale | 50 V DC |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903171-PLC-OSC-LPE-24DC/48DC/100 | 120 Kbytes |
|
