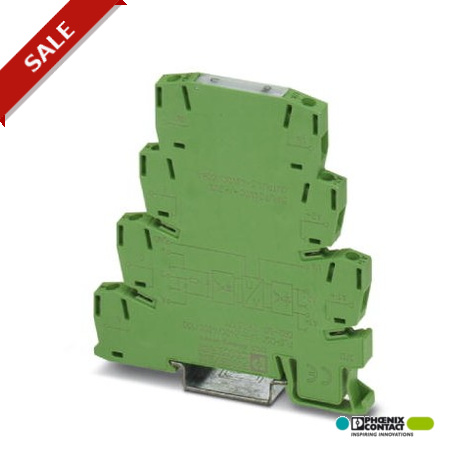

PLC-OSC-LPE-24DC/48DC/100 2903171 PHOENIX CONTACT Einkanaliger Impulsverlängerungsbaustein, Eingang: 24 V DC..
PLC-OSC-LPE-24DC/48DC/100
2903171
PHOENIX_CONTACT
Einkanaliger Impulsverlängerungsbaustein, Eingang: 24 V DC, Ausgang: 3-48 V DC/100 mA, Versorgung: 24 V DC, Schraubanschluss
1-Kanal-Impulsverlängerungsmodul, Eingang: 24 V DC, Ausgang: 3-48 V DC/100 mA, Spannungsversorgung: 24 V DC, Schraubanschluss
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Produktbeschreibung
DIP-Schalter Einstellungen:
Funktion
DIP A low - kein Neustart nach Neuansteuerung (default)
DIP A high - Neustart nach Neuansteuerung
DIP B low - Eingangsimpulszeit > 2 ms (default)
DIP B high - Eingangsimpulszeit > 100 us
Impulsverlängerungszeiten
DIP 1 - 10 ms
DIP 2 - 20 ms
DIP 3 - 40 ms
DIP 4 - 80 ms
DIP 5 - 160 ms
DIP 6 - 320 ms
DIP 7 - 640 ms
DIP 8 - 1280 ms
Kein DIP-Schalter gesetzt: keine Schaltfunktion des Ausgangs
Ist das Eingangssignal länger als die gewählte Zeit, schaltet der Ausgang nach Rücknahme des Eingangssignals aus.
Die Einstellungen werden nach Spannungsreset der Bemessungssteuerspeisespannung übernommen.
Maße
| Breite | 6,2 mm |
|---|---|
| Höhe | 80 mm |
| Tiefe | 86 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
| Schutzart | IP20 |
Eingangsdaten
| Schaltschwelle "0"-Signal bezogen auf UC | < 0,4 |
|---|---|
| Schaltschwelle "1"-Signal bezogen auf UC | > 0,8 |
| Statusanzeige | LED gelb |
| Betriebsspannungsanzeige | LED grün |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 33 V DC |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 48 V DC |
|---|---|
| Grenzdauerstrom | 100 mA |
| Überspannungsbegrenzung | > 54 V DC |
| Spannungsabfall bei max. Grenzdauerstrom | < 1 V DC |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Freilauf |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kVeff(50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V DC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 19.2 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 3 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.1 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2903171-PLC-OSC-LPE-24DC/48DC/100 | 120 Kbytes |
|
