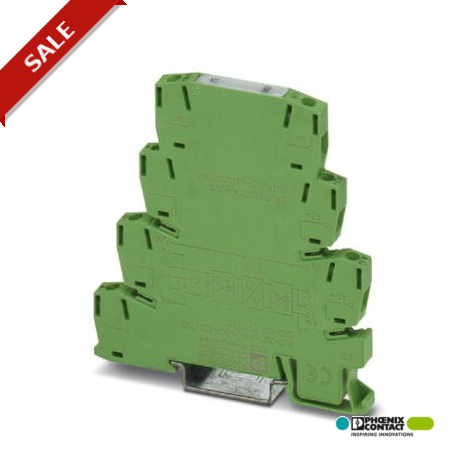

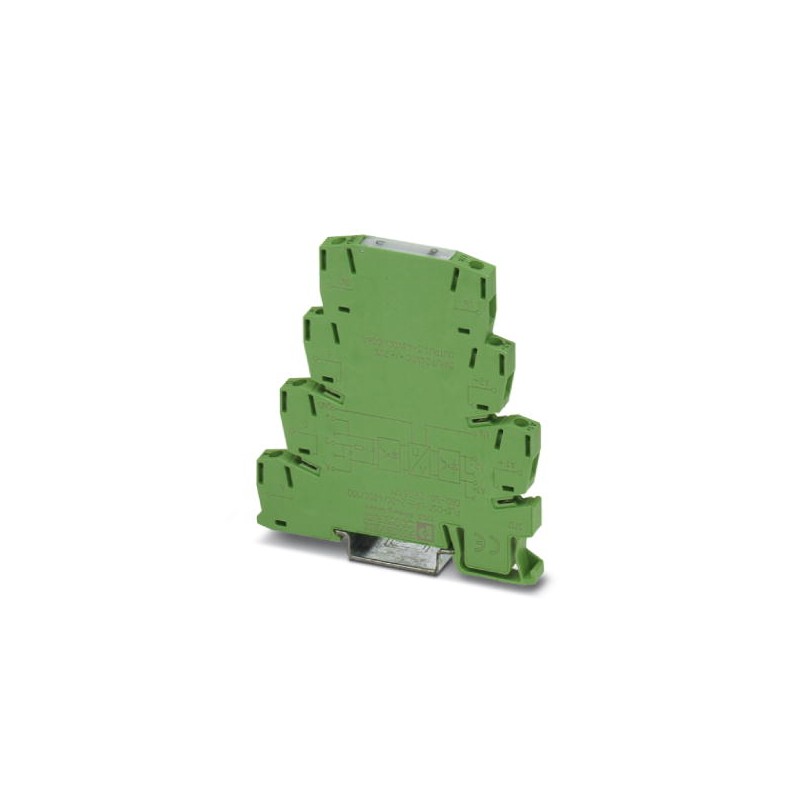

PLC-OSC-LPE-24DC/48DC/100 2903171 PHOENIX CONTACT Componente para prolongación de impulsos de un canal, entr..
PLC-OSC-LPE-24DC/48DC/100
2903171
PHOENIX_CONTACT
Componente para prolongación de impulsos de un canal, entrada: 24 V DC, salida: 3-48 V DC/100 mA, alimentación: 24 V DC, conexión por tornillo
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Descripción del producto
Ajustes del interruptor DIP:
Función
DIP A low - sin reinicio después de mando nuevo (default)
DIP A high - reinicio después de mando nuevo
DIP B low - duración de impulso de entrada > 2 ms (default)
DIP B high - duración de impulso de entrada > 100 us
Tiempos de prolongación de impulsos
DIP 1 - 10 ms
DIP 2 - 20 ms
DIP 3 - 40 ms
DIP 4 - 80 ms
DIP 5 - 160 ms
DIP 6 - 320 ms
DIP 7 - 640 ms
DIP 8 - 1280 ms
Ningún interruptor DIP instalado: ninguna función de conmutación de la salida
Si la señal de entrada tiene una duración superior al tiempo seleccionado, después de retirarse la señal de entrada se desconecta la salida.
Los ajustes se aplican tras la reinicialización de la tensión asignada de alimentación de control.
Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 86 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 75 °C |
| Índice de protección | IP20 |
Datos de entrada
| Umbral de conmutación "0"-Señal referida a UC | < 0,4 |
|---|---|
| Umbral de conmutación señal "1" referido a UC | > 0,8 |
| Indicación de estado | LED amarillo |
| Indicación de la tensión de servicio | LED verde |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 33 V DC |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 48 V DC |
|---|---|
| Corriente constante límite | 100 mA |
| Limitación de sobretensiones | > 54 V DC |
| Caída de tensión con corriente constante límite máxima | < 1 V DC |
| Circuito de salida | 3 conductores, con masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Rueda libre |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V DC |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903171-PLC-OSC-LPE-24DC/48DC/100 | 120 Kbytes |
|
