> PHOENIX_CONTACT>Connettori PCB>MKDS 1/ 4-3,81 HT BK P20 R24 1762534 PHOENIX CONTACT PCB terminal block
Prodotto precedente Prodotto successivo

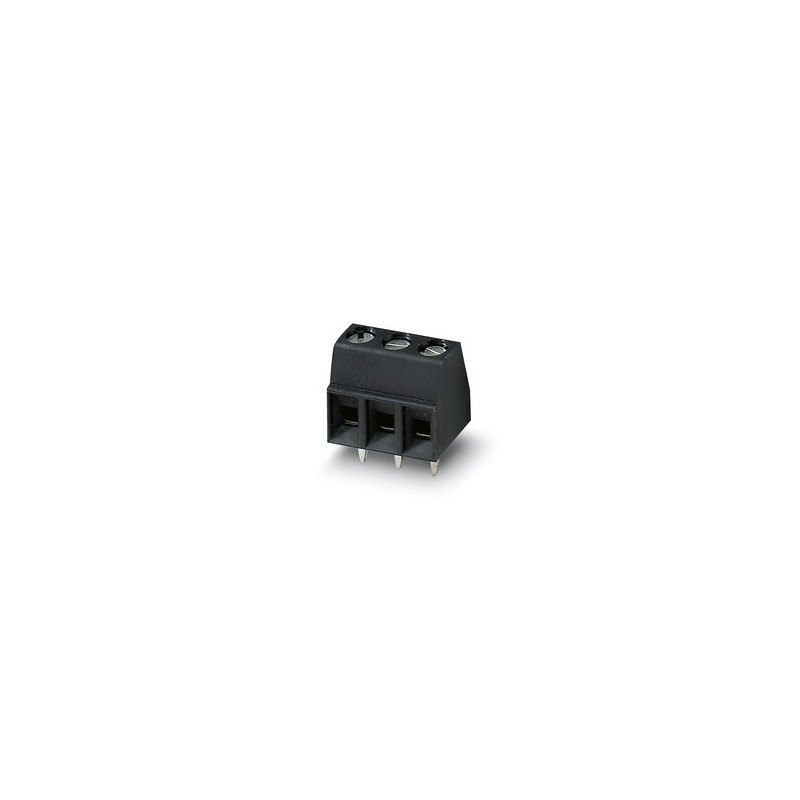

MKDS 1/ 4-3,81 HT BK P20 R24 1762534 PHOENIX CONTACT PCB terminal block Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MKDS 1/ 4-3,81 HT BK P20 R24 1762534 PHOENIX CONTACT PCB terminal block

MKDS 1/ 4-3,81 HT BK P20 R24

1762534

PHOENIX_CONTACT

140

PCB terminal block

Morsetto per circuiti stampati, corrente nominale: 13,5 A, tensione di dimensionamento (III/2): 200 V, sezione nominale: 1,5 mm2, numero di file: 1, numero di poli per fila: 4, serie di prodotti: MKDS 1/..-HT, passo: 3,81 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura THR, direzione di collegamento conduttore/scheda: 0 °, Layout Pin: Pinning lineare, Lunghezza pin [P]: 2 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: Nastro larghezza 24 mm

Maggiori dettagli


Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Caratteristiche articolo
TipoBlocco di morsetti per circuiti stampati
Linea di prodottiCOMBICON Terminals S
Tipo di prodottoMorsetto circuito stampato
Famiglia di prodottiMKDS 1/..-HT
N. poli4
Passo3,81 mm
Numero di file1
Layout pinPinning lineare
Numero di pin di saldatura per potenziale1
Caratteristiche elettriche
Corrente nominale IN13,5 A
Tensione nominale UN200 V
Grado d'inquinamento3
Tensione di dimensionamento (III/3)63 V
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione di dimensionamento (III/2)200 V
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione di dimensionamento (II/2)200 V
Tensione impulsiva di dimensionamento (II/2)2,5 kV
Dati di collegamento
Tecnologia di connessione
TipoBlocco di morsetti per circuiti stampati
Sezione nominale1,5 mm²
Connessione conduttori
CollegamentoConnessione a vite con gabbia
Sezione conduttore rigida0,14 mm² ... 1,5 mm²
Sezione conduttore flessibile0,14 mm² ... 1,5 mm²
Sezione conduttore AWG26 ... 16
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 0,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 0,5 mm²
2 conduttori di sezione identica rigidi0,14 mm² ... 0,5 mm²
2 conduttori di sezione identica flessibili0,14 mm² ... 0,34 mm²
Lunghezza del tratto da spelare5 mm
Coppia di serraggio0,22 Nm ... 0,25 Nm
Montaggio
Tipo di montaggioSaldatura THR
Layout pinPinning lineare
Testa della vite del tipo di apparecchioFessura longitudinale (L)
CollegamentoConnessione a vite con gabbia
Testa della vite del tipo di apparecchioFessura longitudinale (L)
Istruzioni di lavorazione
ProcessoSaldatura reflow/a onde
Moisture Sensitive LevelMSL 3
Classification Temperature Tc260 °C
Cicli di saldatura reflow3
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialestagnatura galvanica
Superficie metallica punto di connessione (strato superficiale)Stagno (5 - 7 µm Sn)
Superficie metallica punto di connessione (strato intermedio)Nichel (2 - 3 µm Ni)
Superficie metallica area di saldatura (strato superficiale)Stagno (5 - 7 µm Sn)
Superficie metallica area di saldatura (strato intermedio)Nichel (2 - 3 µm Ni)
Indicazioni materiale - custodia
Colore ()()
Materiale isolantePA
Gruppo materiale isolanteIIIa
CTI secondo IEC 60112250 - 399
Classe di combustibilità a norma UL 94V0
Note
Nota per l'utilizzoPer la sicurezza del collegamento bisogna rispettare sempre una coppia di serraggio predefinita. In particolare nel caso dei morsetti a due e a tre poli per circuiti stampati la singola punta di saldatura per contatto potrebbe non bloccarli. Per questo motivo i morsetti devono essere rinforzati al momento del collegamento (fissati a mano, rinforzo sulla custodia).
Dimensioni
Disegno quotatohxwaiuudgf.jpeg
Passo3,81 mm
Larghezza [w]15,23 mm
Altezza [h]10,5 mm
Lunghezza [l]7,3 mm
Altezza di installazione8,5 mm
Lunghezza codoli a saldare [P]2 mm
Dimensioni dei codoli0,5 x 0,9 mm
Design del circuito stampato
Distanza codoli3,5 mm
Diametro foro1,1 mm
Controlli meccanici
Prova di integrità e stabilità dei conduttori
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
RisultatoControllo superato
Prova di trazione
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale0,14 mm² / rigido / > 10 N
0,14 mm² / flessibile / > 10 N
1,5 mm² / rigido / > 40 N
1 mm² / flessibile / > 35 N
Prova della coppia
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Controlli elettrici
Test temperatura ambientale
Specifica di provaDIN EN 60998-1 (VDE 0613-1):2005-03
Requisito verifica di riscaldamentoAumento di temperatura ≤ 45 K
Resistenza di isolamento
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Resistenza di isolamento tra poli contigui109Ω
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60947-1 (VDE 0660-100):2015-09
Gruppo materiale isolanteIIIa
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 250 - 399
Tensione di isolamento di nominale (III/3)63 V
Tensione impulsiva nominale (III/3)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)1,5 mm
valore minimo della distanza di isolamento superficiale (III/3)2 mm
Tensione di isolamento di nominale (III/2)200 V
Tensione impulsiva nominale (III/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)1,5 mm
valore minimo della distanza di isolamento superficiale (III/2)2 mm
Tensione di isolamento di nominale (II/2)200 V
Tensione impulsiva nominale (II/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)1,5 mm
valore minimo della distanza di isolamento superficiale (II/2)2 mm
Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6:1996-05
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Velocità sweep5g (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Prova al filo incandescente
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Temperatura850 °C
Durata di applicazione5 s
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Informazioni sull'imballaggio
Disegno quotatoteruinsvxp.jpeg
ConfezioneNastro larghezza 24 mm
