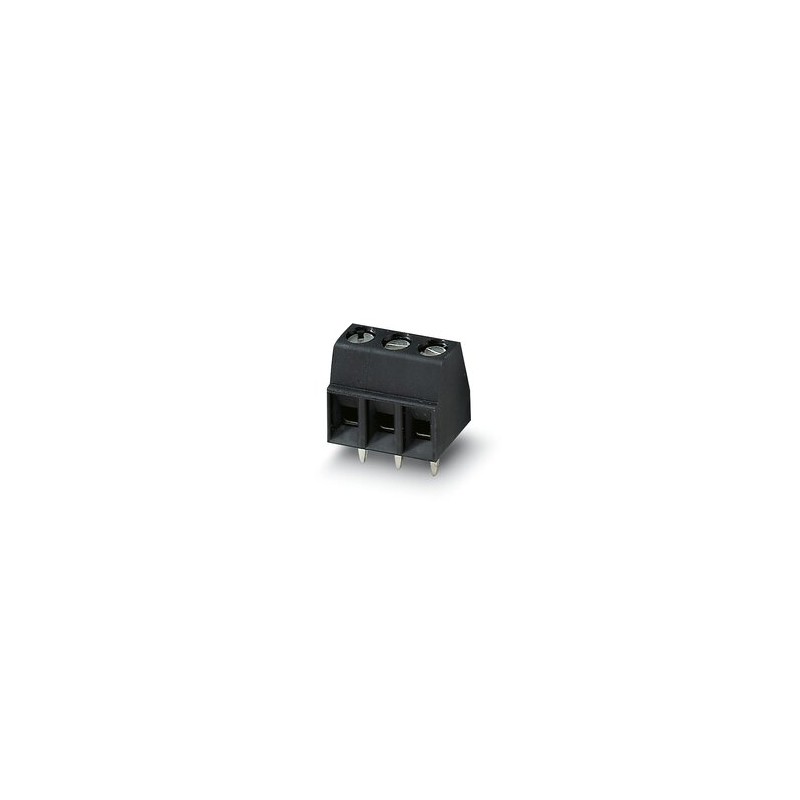

MKDS 1/ 4-3,81 HT BK P20 R24 1762534 PHOENIX CONTACT Bornier PCB Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MKDS 1/ 4-3,81 HT BK P20 R24 1762534 PHOENIX CONTACT Bornier PCB

MKDS 1/ 4-3,81 HT BK P20 R24

1762534

PHOENIX_CONTACT

140

Bornier PCB

Bloc de jonction C.I., intensité nominale: 13,5 A, tension de référence (III/2): 200 V, section nominale: 1,5 mm2, nombre de rangées: 1, nombre de pôles par rangée: 4, gamme d'articles: MKDS 1/..-HT, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, montage: Soudage THR, sens d'enfichage conducteur/circuit imprimé: 0 °, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 2 mm, nombre de picots par potentiel: 1, type de conditionnement: Sangle en largeur de 24 mm

Plus de détails


Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
TypeBloc de jonction multipolaire pour C.I.
Ligne de produitsCOMBICON Terminals S
Type de produitBorne de circuit imprimé
Gamme de produitsMKDS 1/..-HT
Nombre de pôles4
Pas3,81 mm
Nombre de rangées1
Tracé brochageBrochage linéaire
Nombre de picots par potentiel1
Propriétés électriques
Intensité nominale IN13,5 A
Tension nominale UN200 V
Degré de pollution3
Tension de référence (III/3)63 V
Tension de choc assignée (III/3)2,5 kV
Tension assignée (III/2)200 V
Tension de choc assignée (III/2)2,5 kV
Tension de référence (II/2)200 V
Tension de choc assignée (II/2)2,5 kV
Caractéristiques de raccordement
Technologie de raccordement
TypeBloc de jonction multipolaire pour C.I.
Section nominale1,5 mm²
Raccordement du conducteur
Type de raccordementRaccordement vissé avec bague
Section de conducteur rigide0,14 mm² ... 1,5 mm²
Section de conducteur souple0,14 mm² ... 1,5 mm²
Section conduct. AWG26 ... 16
Section de conducteur souple avec embout, sans douille en plastique0,25 mm² ... 0,5 mm²
Section de conducteur souple avec embout et douille en plastique0,25 mm² ... 0,5 mm²
2 conducteurs rigides de même section0,14 mm² ... 0,5 mm²
2 conducteurs souples de même section0,14 mm² ... 0,34 mm²
Longueur à dénuder5 mm
Couple de serrage0,22 Nm ... 0,25 Nm
Montage
Type de montageSoudage THR
Tracé brochageBrochage linéaire
Forme d'entraînement de la tête de visFente longitudinale (L)
Type de raccordementRaccordement vissé avec bague
Forme d'entraînement de la tête de visFente longitudinale (L)
Conseils de traitement
ProcessSoudage par refusion/à la vague
Moisture Sensitive LevelMSL 3
Classification température Tc260 °C
Cycles de soudage par refusion3
Indications sur les matériaux
Indication de matériau - contact
RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamage galvanique
Surface métallique point de connexion (couche supérieure)Etain (5 - 7 µm Sn)
Surface métallique point de connexion (couche intermédiaire)Nickel (2 - 3 µm Ni)
Surface métallique zone de soudage (couche supérieure)Etain (5 - 7 µm Sn)
Surface métallique zone de soudage (couche intermédiaire)Nickel (2 - 3 µm Ni)
Indication de matériau - boîtier
Coloris ()()
Matériau isolantPA
Groupe d'isolantIIIa
IRC selon CEI 60112250 - 399
Classe d'inflammabilité selon UL 94V0
Remarques
Remarque relative à l'applicationPour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu).
Dimensions
Dessin cotéhxwaiuudgf.jpeg
Pas3,81 mm
Largeur [w]15,23 mm
Hauteur [h]10,5 mm
Longueur [l]7,3 mm
Hauteur de montage8,5 mm
Longueur du picot de soudage [P]2 mm
Dimensions des picots0,5 x 0,9 mm
Conception de circuits imprimés
Ecartement des picots3,5 mm
Diamètre de perçage1,1 mm
Contrôles mécaniques
Recherche de dommages et de desserrage des conducteurs
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
RésultatTest réussi
Contrôle de traction
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle0,14 mm² / rigide / > 10 N
0,14 mm² / souple / > 10 N
1,5 mm² / rigide / > 40 N
1 mm² / souple / > 35 N
Contrôle du couple
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Contrôles électriques
Essai d'échauffement
Spécification de contrôleDIN EN 60998-1 (VDE 0613-1):2005-03
Exigence contrôle de l'échauffementAugmentation de température ≤ 45 K
Résistance d'isolement
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Résistance d'isolement pôles voisins109Ω
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60947-1 (VDE 0660-100):2015-09
Groupe d'isolantIIIa
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11))CTI 250 - 399
Tension d'isolement assignée (III/3)63 V
Tension de choc assignée (III/3)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)1,5 mm
valeur minimale de la ligne de fuite (III/3)2 mm
Tension d'isolement assignée (III/2)200 V
Tension de choc assignée (III/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
valeur minimale de la ligne de fuite (III/2)2 mm
Tension d'isolement assignée (II/2)200 V
Tension de choc assignée (II/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)1,5 mm
valeur minimale de la ligne de fuite (II/2)2 mm
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6:1996-05
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Vitesse de balayage5g (60,1 Hz ... 150 Hz)
Durée de contrôle par axe2,5 h
Essai au fil incandescent
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Température850 °C
Temps d'action5 s
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Indications sur l'emballage
Dessin cotéteruinsvxp.jpeg
Type de conditionnementSangle en largeur de 24 mm
