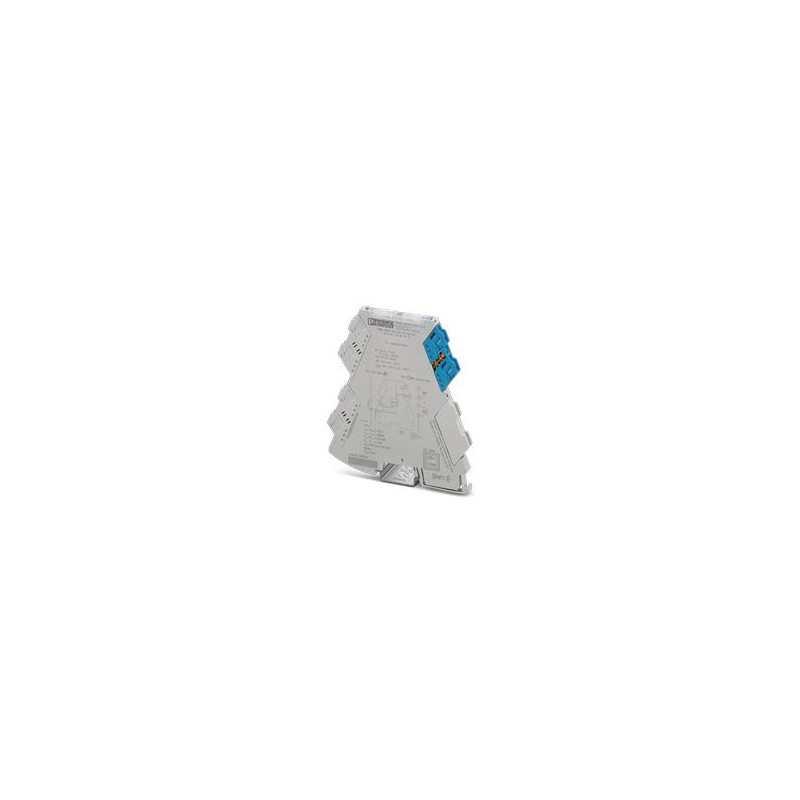

MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Blocco di controllo Ex della valvola I per attivare le valvo..

Name: MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Blocco di controllo Ex della valvola I per attivare le valvo..
Brand: PHOENIX_CONTACT
SKU: PHO2908810
Price: 336.66 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Riferimento MINI MCR-EX-SD-21-48-LP

Codice: 2908810

Fabbricante PHOENIX_CONTACT

Descrizione:

Blocco di controllo Ex della valvola I per attivare le valvole solenoidi con sicurezza intrinseca nella zona Ex. tensione senza carico: 21 V DC, limitazione di corrente: 48 mA, configurazione standard, alimentato ad anello, livello di integrità di sicurezza (SIL, IEC 61508): 3, connessione a vite

Ex i, Blocco valvole per elettrovalvole a sicurezza intrinseca nell'area Es. Tensione a vuoto: 21 V, limitazione di corrente: 48 mA, Alimentazione ad anello, Safety Integrity Level (SIL, IEC61508): 3, Collegamento a vite

Ex i-Modulo di controllo valvole per il controllo di valvole elettromagnetiche Ex i nella zona Ex. tensione a vuoto: 21 V DC, limitazione di corrente: 48 mA, Configurazione standard, Loop Powered, Safety Integrity Level (SIL, IEC 61508): 3, Connessione a vite

Maggiori dettagli

Categorie:
sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Garanzia, riparazione e restituzione.

Prezzo totale: $412.38

Prezzo unitario: $412.38

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

Dati tecnici

Caratteristiche articolo

Tipo di prodotto	Modulo controllo valvole
Famiglia di prodotti	MINI Analog Pro

Caratteristiche elettriche

Isolamento galvanico
Categoria di sovratensione	II (≤ 5000 m)
Grado di inquinamento	2 (≤ 5000 m)
Isolamento galvanico Ingresso/uscita IEC/EN 61010-1
Norme/Disposizioni	IEC/EN 61010-1
Tensione di isolamento nominale	300 V_eff
Tensione di prova	2,5 kV AC (50 Hz, 60 s)
isolamento	isolamento doppio/rinforzato
Isolamento galvanico Ingresso/uscita IEC/EN 60079-11
Norme/Disposizioni	IEC/EN 60079-11
Tensione di isolamento nominale	265 V_eff
Isolamento galvanico Ingresso/uscita IEC/EN 60079-7
Norme/Disposizioni	IEC/EN 60079-7
Tensione di isolamento nominale	251 V_eff
Alimentazione
Range tensione di alimentazione	autoalimentato in loop, non è necessaria alcuna alimentazione esterna
Potenza assorbita	< 1,7 W

Dati di ingresso

Segnale: Tensione
Numero ingressi	1
Segnale d'ingresso, tensione	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Dati di uscita

Segnale: Tensione
Numero uscite	1
Tensione d'uscita	≥ 12,2 V DC (48 mA)
Resistenza d'uscita	≥ 181 Ω (resistenza interna R_i)
Limitazione di corrente	> 48 mA
Tempo di risposta	< 50 ms
Tensione a vuoto	> 21 V DC
Resistente a cortocircuiti	sì

Dati di collegamento

Sezione conduttore AWG	(convertito secondo IEC)
Collegamento	Connessione a vite
Lunghezza di spelatura	10 mm
Filettatura	M3
Sezione conduttore rigida	0,2 mm² ... 1,5 mm² (con capocorda)
Sezione conduttore rigida		0,14 mm² ... 2,5 mm² (senza capocorda)
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12 (flessibile)
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Dati EX

Installazione Ex (EPL)	Gc
Installazione Ex (EPL)		Div. 2
Circuiti Ex i (EPL)	Ga
		Da
		Ma
		Div. 1
Dati tecnici di sicurezza
Induttanza interna max. L_i	trascurabile
Capacità interna max. C_i	11 nF
Max. tensione d’uscita U_o	25,1 V
Max. corrente in uscita I_o	139 mA
Max. potenza in uscita P_o	872 mW
Tensione massima di sicurezza U_m	253 V AC
Tensione massima di sicurezza U_m		125 V DC
IIA (circuito di corrente semplice): Max. induttività esterna L_o/ Max. capacità esterna C_o	10 mH / 2,92 µF
IIB/IIIC (circuito di corrente semplice): Max. induttività esterna L_o/ Max. capacità esterna C_o	5 mH / 819 nF
IIC (circuito di corrente semplice): Max. induttività esterna L_o/ Max. capacità esterna C_o	1,5 mH / 97 nF
I (circuito di corrente semplice): Max. induttività esterna L_o/ Max. capacità esterna C_o	15 mH / 4,84 µF

Dimensioni

Larghezza	6,2 mm
Altezza	109,81 mm
Profondità	119,2 mm

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)	5 % ... 95 % (senza condensa)
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	300 V_eff(Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	300 V_eff(Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	150 V_eff(Ingresso/uscita)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione massima di sicurezza U_m	121 V AC
Tensione massima di sicurezza U_m		110 V DC
Tensione di isolamento nominale	150 V_eff(Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff(Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff(Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	162 V_eff(Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	60 V_eff(Ingresso/uscita)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	60 V_eff(Ingresso/uscita)

Omologazioni

CE
Certificato	Conformità CE
ATEX
Siglatura	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificato	TÜV 21 ATEX 8651 X
IECEx
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificato	IECEx TUR 21.0043 X
UKCA Ex (UKEX)
Siglatura	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificato	TÜV 21 UKEX 7021 X
CCC / China-Ex
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificato	2023122310116238
UL, USA / Canada
Siglatura	UL 61010-2-201
Safety Integrity Level (SIL, IEC 61508)
Siglatura	3

Dati EMC

Immunità ai disturbi	IEC/EN 61000-6-2
Immunità ai disturbi		IEC/EN 61326-3-2
Compatibilità elettromagnetica	Collaudato secondo le seguenti norme e prescrizioni: EN 61326-1 Uso in ambiente industriale, NAMUR NE 21
Emissione disturbi	IEC/EN 61000-6-4

Normative e prescrizioni

GB Standard
Norme/Disposizioni	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Montaggio

Tipo di montaggio

Montaggio su guida

ETIM for 2908810 Sensori (EC002653)
Caratteristica	Valore
numero di zone d'ingresso -60 mV ... +60 mV (EF006927)	0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912)	0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920)	0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926)	0
numero di zone d'ingresso -1 V ... +1 V (EF006906)	0
numero di zone d'ingresso -2 V ... +2 V (EF006913)	0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915)	0
numero di zone d'ingresso -5 V ... +5 V (EF006923)	0
numero di zone d'ingresso -10 V ... +10 V (EF006909)	0
numero di zone d'ingresso -20 V ... +20 V (EF006917)	0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905)	0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893)	0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898)	0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901)	0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904)	0
numero di zone d'ingresso 0 V ... 1 V (EF006890)	0
numero di zone d'ingresso 0 V ... 2 V (EF006894)	0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895)	0
numero di zone d'ingresso 0 V ... 5 V (EF006903)	0
numero di zone d'ingresso 0 V ... 10 V (EF006892)	0
numero di zone d'ingresso 0 V ... 20 V (EF006897)	0
numero di zone d'ingresso 0 V ... 24 V (EF006899)	0
numero di zone d'ingresso 0 V ... 30 V (EF006900)	0
numero di zone d'ingresso 1 V ... 5 V (EF006907)	0
numero di zone d'ingresso 2 V ... 10 V (EF006914)	0
numero di zone d'ingresso +5 V ... -5 V (EF006889)	0
numero di zone d'ingresso +10 V ... -10 V (EF006888)	0
numero di zone d'ingresso 5 V ... 0 V (EF006924)	0
numero di zone d'ingresso 5 V ... 1 V (EF006925)	0
numero di zone d'ingresso 10 V ... 0 V (EF006910)	0
numero di zone d'ingresso 10 V ... 2 V (EF006911)	0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902)	0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891)	0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896)	0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921)	0
numero di zone d'ingresso -5 mA ... +5 mA (EF006922)	0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908)	0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916)	0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918)	0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919)	0
numero di zone d'uscita -60 mV ... +60 mV (EF006880)	0
numero di zone d'uscita -100 mV ... +100 mV (EF006865)	0
numero di zone d'uscita -300 mV ... +300 mV (EF006873)	0
numero di zone d'uscita -500 mV ... +500 mV (EF006879)	0
numero di zone d'uscita -1 V ... +1 V (EF006859)	0
numero di zone d'uscita -2 V ... +2 V (EF006866)	0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868)	0
numero di zone d'uscita -5 V ... +5 V (EF006876)	0
numero di zone d'uscita -10 V ... +10 V (EF006862)	0
numero di zone d'uscita -20 V ... +20 V (EF006870)	0
numero di zone d'uscita 0 mV ... 60 mV (EF006858)	0
numero di zone d'uscita 0 mV ... 100 mV (EF006846)	0
numero di zone d'uscita 0 mV ... 200 mV (EF006851)	0
numero di zone d'uscita 0 mV ... 300 mV (EF006854)	0
numero di zone d'uscita 0 mV ... 500 mV (EF006857)	0
numero di zone d'uscita 0 V ... 1 V (EF006843)	0
numero di zone d'uscita 0 V ... 2 V (EF006847)	0
numero di zone d'uscita 0 V ... 2.5 V (EF006848)	0
numero di zone d'uscita 0 V ... 5 V (EF006856)	0
numero di zone d'uscita 0 V ... 10 V (EF006845)	0
numero di zone d'uscita 0 V ... 20 V (EF006850)	0
numero di zone d'uscita 0 V ... 24 V (EF006852)	0
numero di zone d'uscita 0 V ... 30 V (EF006853)	0
numero di zone d'uscita 1 V ... 5 V (EF006860)	0
numero di zone d'uscita 2 V ... 10 V (EF006867)	0
numero di zone d'uscita +5 V ... -5 V (EF006842)	0
numero di zone d'uscita +10 V ... -10 V (EF006841)	0
numero di zone d'uscita 5 V ... 0 V (EF006877)	0
numero di zone d'uscita 5 V ... 1 V (EF006878)	0
numero di zone d'uscita 10 V ... 0 V (EF006863)	0
numero di zone d'uscita 10 V ... 2 V (EF006864)	0
numero di zone d'uscita 0 mA ... 5 mA (EF006855)	0
numero di zone d'uscita 0 mA ... 10 mA (EF006844)	0
numero di zone d'uscita 0 mA ... 20 mA (EF006849)	0
numero di zone d'uscita 4 mA ... 20 mA (EF006874)	0
numero di zone d'uscita -5 mA ... +5 mA (EF006875)	0
numero di zone d'uscita -10 mA ... +10 mA (EF006861)	0
numero di zone d'uscita -20 mA ... +20 mA (EF006869)	0
numero di zone d'uscita 20 mA ... 0 mA (EF006871)	0
numero di zone d'uscita 20 mA ... 4 mA (EF006872)	0
uscita di segnalazione guasti (EF007499)	No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112)	No
altezza (EF000040)	109.81 mm
larghezza (EF000008)	6.2 mm
profondità (EF000049)	119.2 mm
assorbimento di potenza (EF000346)	1.7 W
temperatura d'esercizio (EF002393)	-40 °C
tipo di collegamento elettrico (EF003961)	raccordo a vite
modo di montaggio (EF000003)	fissaggio a scatto guida portante
grado di protezione (IP) (EF005474)	IP20

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf	29 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione

Inserisci recensione

nascondi form

Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare? Si No

	Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Valutazione dei clienti:

Prodotto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Valutazione dei clienti:

Prodotto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 31295 WÖHNER Porta fusibili classe CC 1p
5 / 5 Usefull product

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 residu
