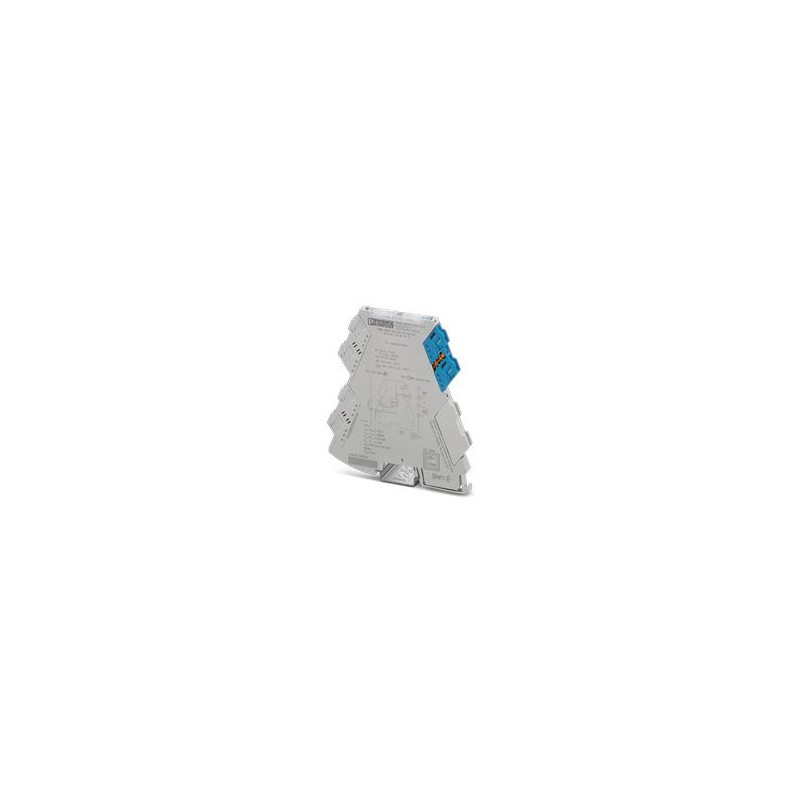

MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Ex i-Valve Steuerblock zur Aktivierung von Magnetventilen mi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Ex i-Valve Steuerblock zur Aktivierung von Magnetventilen mi..

MINI MCR-EX-SD-21-48-LP

2908810

PHOENIX_CONTACT

Ex i-Valve Steuerblock zur Aktivierung von Magnetventilen mit intrinsischer Sicherheit in der Ex-Zone. Spannung ohne Last: 21 V Gleichstrom, Strombegrenzung: 48 mA, Standardkonfiguration, Schleifenversorgung, Sicherheitsintegritätsniveau (SIL, IEC 61508): 3, Schraubverbindung

Ex i, Ventilsteuerblock für eigensichere Magnetventile im Bereich Ex. Leerlaufspannung: 21 V, Strombegrenzung: 48 mA, schleifengespeist, Safety Integrity Level (SIL, IEC61508): 3, Verschraubung

Ex i-Ventilsteuerbaustein zur Ansteuerung von Ex i-Magnetventilen im Ex-Bereich. Leerlaufspannung: 21 V DC, Strombegrenzung: 48 mA, Standardkonfiguration, Loop-powered, Safety Integrity Level (SIL, IEC 61508): 3, Schraubanschluss

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $412.38
Stückpreis: $412.38
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypVentilsteuerbaustein
ProduktfamilieMINI Analog Pro
Elektrische Eigenschaften
Galvanische Trennung
ÜberspannungskategorieII (≤ 5000 m)
Verschmutzungsgrad2 (≤ 5000 m)
Galvanische Trennung Eingang/Ausgang IEC/EN 61010-1
Normen/BestimmungenIEC/EN 61010-1
Bemessungsisolationsspannung300 Veff
Prüfspannung2,5 kV AC (50 Hz, 60 s)
Isolierungdoppelte/verstärkte Isolierung
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Normen/BestimmungenIEC/EN 60079-11
Bemessungsisolationsspannung265 Veff
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-7
Normen/BestimmungenIEC/EN 60079-7
Bemessungsisolationsspannung251 Veff
Versorgung
Versorgungsspannungsbereichschleifengespeist, keine externe Versorgung notwendig
Leistungsaufnahme< 1,7 W
Eingangsdaten
Signal: Spannung
Anzahl der Eingänge1
Eingangssignal Spannung19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
Ausgangsdaten
Signal: Spannung
Anzahl der Ausgänge1
Ausgangsspannung≥ 12,2 V DC (48 mA)
Ausgangswiderstand≥ 181 Ω (Innenwiderstand Ri)
Strombegrenzung> 48 mA
Ansprechzeit< 50 ms
Leerlaufspannung> 21 V DC
Kurzschlussfestja
Anschlussdaten
Leiterquerschnitt AWG(umgerechnet nach IEC)
AnschlussartSchraubanschluss
Abisolierlänge10 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 1,5 mm² (mit Aderendhülse)
0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12 (flexibel)
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Ex-Daten
Ex-Installation (EPL)Gc
Div. 2
Ex i-Stromkreise (EPL)Ga
Da
Ma
Div. 1
Sicherheitstechnische Daten
Max. innere Induktivität Livernachlässigbar
Max. innere Kapazität Ci11 nF
Max. Ausgangsspannung Uo25,1 V
Max. Ausgangsstrom Io139 mA
Max. Ausgangsleistung Po872 mW
Sicherheitstechnische Maximalspannung Um253 V AC
125 V DC
IIA (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co10 mH / 2,92 µF
IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co5 mH / 819 nF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co1,5 mH / 97 nF
I (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co15 mH / 4,84 µF
Maße
Breite6,2 mm
Höhe109,81 mm
Tiefe119,2 mm
Materialangaben
Farbegrau (RAL 7042)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Höhenbereich> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)-40 °C ... 63 °C
Bemessungsisolationsspannung300 Veff(Eingang / Ausgang)
Isolierungdoppelte/verstärkte Isolierung
Höhenbereich> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)-40 °C ... 56 °C
Bemessungsisolationsspannung300 Veff(Eingang / Ausgang)
Isolierungdoppelte/verstärkte Isolierung
Höhenbereich> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)-40 °C ... 49 °C
Bemessungsisolationsspannung150 Veff(Eingang / Ausgang)
Isolierungdoppelte/verstärkte Isolierung
Höhenbereich> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)-40 °C ... 63 °C
Sicherheitstechnische Maximalspannung Um121 V AC
110 V DC
Bemessungsisolationsspannung150 Veff(Eingang / Ausgang)
Höhenbereich> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)-40 °C ... 56 °C
Sicherheitstechnische Maximalspannung Um33 V AC/DC
Bemessungsisolationsspannung60 Veff(Eingang / Ausgang)
Höhenbereich> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)-40 °C ... 49 °C
Sicherheitstechnische Maximalspannung Um33 V AC/DC
Bemessungsisolationsspannung60 Veff(Eingang / Ausgang)
Höhenbereich> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)-40 °C ... 63 °C
Bemessungsisolationsspannung162 Veff(Eingang / Ausgang)
Höhenbereich> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)-40 °C ... 56 °C
Bemessungsisolationsspannung60 Veff(Eingang / Ausgang)
Höhenbereich> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)-40 °C ... 49 °C
Bemessungsisolationsspannung60 Veff(Eingang / Ausgang)
Zulassungen
CE
ZertifikatCE-konform
ATEX
Kennzeichnung II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
ZertifikatTÜV 21 ATEX 8651 X
IECEx
Kennzeichnung[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Ma] I
ZertifikatIECEx TUR 21.0043 X
UKCA Ex (UKEX)
Kennzeichnung II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
ZertifikatTÜV 21 UKEX 7021 X
CCC / China-Ex
Kennzeichnung[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
Zertifikat2023122310116238
UL, USA / Kanada
KennzeichnungUL 61010-2-201
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung3
EMV-Daten
StörfestigkeitIEC/EN 61000-6-2
IEC/EN 61326-3-2
Elektromagnetische VerträglichkeitGeprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
StörabstrahlungIEC/EN 61000-6-4
Normen und Bestimmungen
GB Standard
Normen/BestimmungenGB/T 3836.1
GB/T 3836.3
GB/T 3836.4
Montage
MontageartTragschienenmontage

ETIM for 2908810 Sensoren (EC002653)
Merkmal Wert
Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) 0
Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) 0
Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) 0
Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) 0
Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) 0
Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) 0
Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) 0
Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) 0
Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) 0
Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) 0
Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) 0
Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) 0
Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) 0
Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) 0
Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) 0
Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) 0
Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) 0
Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) 0
Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) 0
Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) 0
Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) 0
Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) 0
Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) 0
Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) 0
Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) 0
Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) 0
Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) 0
Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) 0
Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) 0
Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) 0
Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) 0
Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) 0
Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) 0
Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) 0
Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) 0
Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) 0
Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) 0
Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) 0
Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) 0
Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) 0
Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) 0
Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) 0
Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) 0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) 0
Störmeldeausgang (EF007499) Nein
Eigensicher nach EN 60947-5-6 NAMUR (EF007112) Nein
Höhe (EF000040) 109.81 mm
Breite (EF000008) 6.2 mm
Tiefe (EF000049) 119.2 mm
Leistungsaufnahme (EF000346) 1.7 W
Betriebstemperatur (EF002393) -40 °C
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Montageart (EF000003) Schnappbefestigung Tragschiene
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
