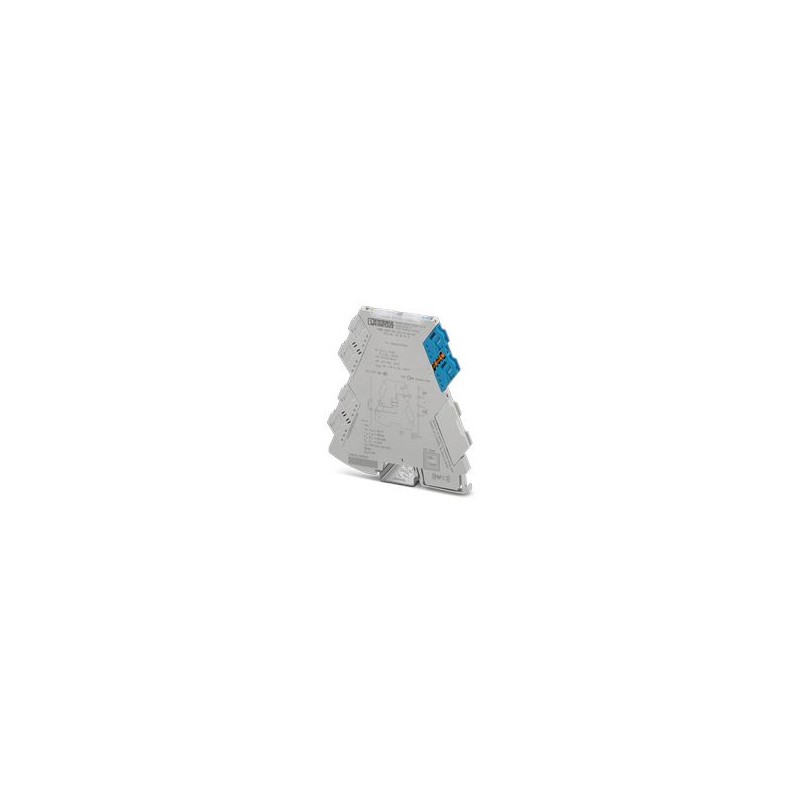

MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválvu..

Name: MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválvu..
Brand: PHOENIX_CONTACT
SKU: PHO2908810
Price: 336.66 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Referencia: MINI MCR-EX-SD-21-48-LP

Código: 2908810

Fabricante: PHOENIX_CONTACT

Descripción:

Ex i-Bloque de control de válvulas para activar electroválvulas con seguridad intrínseca en la zona Ex. tensión en vacío: 21 V DC, limitación de corriente: 48 mA, Configuración estándar, Loop-powered, Safety Integrity Level (SIL, IEC 61508): 3, Conexión por tornillo

Más detalles

Categorias:
Sensores > Amplificador de aislamiento

Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

Precio total: $411.42

Precio unitario: $411.42

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Datos técnicos

Propiedades del artículo

Tipo de producto	Bloque de control de válvulas
Familia de productos	MINI Analog Pro

Propiedades eléctricas

Separación galvánica
Categoría de sobretensión	II (≤ 5000 m)
Grado de polución	2 (≤ 5000 m)
Separación galvánica Entrada/salida IEC/EN 61010-1
Normas/especificaciones	IEC/EN 61010-1
Tensión de aislamiento de dimensionamiento	300 V_eff
Tensión de prueba	2,5 kV AC (50 Hz, 60 s)
Aislamiento	Aislamiento doble/reforzado
Separación galvánica Entrada/salida IEC/EN 60079-11
Normas/especificaciones	IEC/EN 60079-11
Tensión de aislamiento de dimensionamiento	265 V_eff
Separación galvánica Entrada/salida IEC/EN 60079-7
Normas/especificaciones	IEC/EN 60079-7
Tensión de aislamiento de dimensionamiento	251 V_eff
Alimentación
Tensión de alimentación	alimentada por bucle, no es necesaria ninguna alimentación externa
Consumo de potencia	< 1,7 W

Datos de entrada

Señal: Tensión
Número de entradas	1
Señal de entrada Tensión	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Datos de salida

Señal: Tensión
Número de salidas	1
Tensión de salida	≥ 12,2 V DC (48 mA)
Resistencia de salida	≥ 181 Ω (Resistencia interior R_i)
Limitación de corriente	> 48 mA
Tiempo de reacción	< 50 ms
Tensión en circuito abierto	> 21 V DC
Resistente al cortocircuito	sí

Datos de conexión

Sección de conductor AWG	(Convertido según IEC)
Tipo de conexión	Conexión por tornillo
Longitud a desaislar	10 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 1,5 mm² (con puntera)
Sección de conductor rígido		0,14 mm² ... 2,5 mm² (sin puntera)
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 12 (flexible)
Par de apriete	0,5 Nm ... 0,6 Nm

Datos Ex

Instalación Ex (EPL)	Gc
Instalación Ex (EPL)		Div. 2
Circuitos con seguridad intrínseca (EPL)	Ga
		Da
		Ma
		Div. 1
Datos técnicos de seguridad
Inductancia interna máx. L_i	despreciable
Capacidad interna máx. C_i	11 nF
Tensión máx. de salida U_o	25,1 V
Corriente máx. de salida I_o	139 mA
Potencia máx. de salida P_o	872 mW
Tensión máxima en materia de seguridad U_m	253 V AC
Tensión máxima en materia de seguridad U_m		125 V DC
IIA (circuito eléctrico sencillo): Inductancia externa máx. L_o/ Capacidad externa máx. C_o	10 mH / 2,92 µF
IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. L_o/ Capacidad externa máx. C_o	5 mH / 819 nF
IIC (circuito eléctrico sencillo): Inductancia externa máx. L_o/ Capacidad externa máx. C_o	1,5 mH / 97 nF
I (circuito eléctrico sencillo): Inductancia externa máx. L_o/ Capacidad externa máx. C_o	15 mH / 4,84 µF

Dimensiones

Anchura	6,2 mm
Altura	109,81 mm
Profundidad	119,2 mm

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Humedad de aire admisible (servicio)	5 % ... 95 % (sin condensación)
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión de aislamiento de dimensionamiento	300 V_eff(Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión de aislamiento de dimensionamiento	300 V_eff(Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión de aislamiento de dimensionamiento	150 V_eff(Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión máxima en materia de seguridad U_m	121 V AC
Tensión máxima en materia de seguridad U_m		110 V DC
Tensión de aislamiento de dimensionamiento	150 V_eff(Entrada/salida)
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión máxima en materia de seguridad U_m	33 V AC/DC
Tensión de aislamiento de dimensionamiento	60 V_eff(Entrada/salida)
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión máxima en materia de seguridad U_m	33 V AC/DC
Tensión de aislamiento de dimensionamiento	60 V_eff(Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión de aislamiento de dimensionamiento	162 V_eff(Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión de aislamiento de dimensionamiento	60 V_eff(Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión de aislamiento de dimensionamiento	60 V_eff(Entrada/salida)

Homologaciones

CE
Certificado	Conformidad CE
ATEX
Marcado	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 ATEX 8651 X
IECEx
Marcado	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificado	IECEx TUR 21.0043 X
UKCA Ex (UKEX)
Marcado	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 UKEX 7021 X
CCC / China-Ex
Marcado	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	2023122310116238
UL, EE. UU. / Canadá
Marcado	UL 61010-2-201
Safety Integrity Level (SIL, IEC 61508)
Marcado	3

Datos CEM

Resistencia a interferencias	IEC/EN 61000-6-2
Resistencia a interferencias		IEC/EN 61326-3-2
Compatibilidad electromagnética	Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21
Emisión de interferencias	IEC/EN 61000-6-4

Normas y especificaciones

GB Standard
Normas/especificaciones	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Montaje

Tipo de montaje

Montaje sobre carril

ETIM for 2908810 Sensores (EC002653)
Característica	Valor
Número de rangos de entrada -60 mV ... +60 mV (EF006927)	0
Número de rangos de entrada -100 mV ... +100 mV (EF006912)	0
Número de rangos de entrada -300 mV ... +300 mV (EF006920)	0
Número de rangos de entrada -500 mV ... +500 mV (EF006926)	0
Número de rangos de entrada -1 V ... +1 V (EF006906)	0
Número de rangos de entrada -2 V ... +2 V (EF006913)	0
Número de rangos de entrada -2,5 V ... +2,5 V (EF006915)	0
Número de rangos de entrada -5 V ... +5 V (EF006923)	0
Número de rangos de entrada -10 V ... +10 V (EF006909)	0
Número de rangos de entrada -20 V ... +20 V (EF006917)	0
Número de rangos de entrada 0 mV ... 60 mV (EF006905)	0
Número de rangos de entrada 0 mV ... 100 mV (EF006893)	0
Número de rangos de entrada 0 mV ... 200 mV (EF006898)	0
Número de rangos de entrada 0 mV ... 300 mV (EF006901)	0
Número de rangos de entrada 0 mV ... 500 mV (EF006904)	0
Número de rangos de entrada 0 V ... 1 V (EF006890)	0
Número de rangos de entrada 0 V ... 2 V (EF006894)	0
Número de rangos de entrada 0 V ... 2,5 V (EF006895)	0
Número de rangos de entrada 0 V ... 5 V (EF006903)	0
Número de rangos de entrada 0 V ... 10 V (EF006892)	0
Número de rangos de entrada 0 V ... 20 V (EF006897)	0
Número de rangos de entrada 0 V ... 24 V (EF006899)	0
Número de rangos de entrada 0 V ... 30 V (EF006900)	0
Número de rangos de entrada 1 V ... 5 V (EF006907)	0
Número de rangos de entrada 2 V ... 10 V (EF006914)	0
Número de rangos de entrada +5 V ... -5 V (EF006889)	0
Número de rangos de entrada +10 V ... -10 V (EF006888)	0
Número de rangos de entrada 5 V ... 0 V (EF006924)	0
Número de rangos de entrada 5 V ... 1 V (EF006925)	0
Número de rangos de entrada 10 V ... 0 V (EF006910)	0
Número de rangos de entrada 10 V ... 2 V (EF006911)	0
Número de rangos de entrada 0 mA ... 5 mA (EF006902)	0
Número de rangos de entrada 0 mA ... 10 mA (EF006891)	0
Número de rangos de entrada 0 mA ... 20 mA (EF006896)	0
Número de rangos de entrada 4 mA ... 20 mA (EF006921)	0
Número de rangos de entrada -5 mA ... +5 mA (EF006922)	0
Número de rangos de entrada -10 mA ... +10 mA (EF006908)	0
Número de rangos de entrada -20 mA ... +20 mA (EF006916)	0
Número de rangos de entrada 20 mA ... 0 mA (EF006918)	0
Número de rangos de entrada 20 mA ... 4 mA (EF006919)	0
Número de rangos de salida -60 mA ... +60 mV (EF006880)	0
Número de rangos de salida -100 mA ... +100 mV (EF006865)	0
Número de rangos de salida -300 mA ... +300 mV (EF006873)	0
Número de rangos de salida -500 mA ... +500 mV (EF006879)	0
Número de rangos de salida -1 V ... +1 V (EF006859)	0
Número de rangos de salida -2 V ... +2 V (EF006866)	0
Número de rangos de salida -2,5 V ... +2,5 V (EF006868)	0
Número de rangos de salida -5 V ... +5 V (EF006876)	0
Número de rangos de salida -10 V ... +10 V (EF006862)	0
Número de rangos de salida -20 V ... +20 V (EF006870)	0
Número de rangos de salida 0 mA ... 60 mV (EF006858)	0
Número de rangos de salida 0 mA ... 100 mV (EF006846)	0
Número de rangos de salida 0 mA ... 200 mV (EF006851)	0
Número de rangos de salida 0 mA ... 300 mV (EF006854)	0
Número de rangos de salida 0 mA ... 500 mV (EF006857)	0
Número de rangos de salida 0 V ... 1 V (EF006843)	0
Número de rangos de salida 0 V ... 2 V (EF006847)	0
Número de rangos de salida 0 V ... 2,5 V (EF006848)	0
Número de rangos de salida 0 V ... 5 V (EF006856)	0
Número de rangos de salida 0 V ... 10 V (EF006845)	0
Número de rangos de salida 0 V ... 20 V (EF006850)	0
Número de rangos de salida 0 V ... 24 V (EF006852)	0
Número de rangos de salida 0 V ... 30 V (EF006853)	0
Número de rangos de salida 1 V ... 5 V (EF006860)	0
Número de rangos de salida 2 V ... 10 V (EF006867)	0
Número de rangos de salida +5 V ... -5 V (EF006842)	0
Número de rangos de salida +10 V ... -10 V (EF006841)	0
Número de rangos de salida 5 V ... 0 V (EF006877)	0
Número de rangos de salida 5 V ... 1 V (EF006878)	0
Número de rangos de salida 10 V ... 0 V (EF006863)	0
Número de rangos de salida 10 V ... 2 V (EF006864)	0
Número de rangos de salida 0 mA ... 5 mA (EF006855)	0
Número de rangos de salida 0 mA ... 10 mA (EF006844)	0
Número de rangos de salida 0 mA ... 20 mA (EF006849)	0
Número de rangos de salida 4 mA ... 20 mA (EF006874)	0
Número de rangos de salida -5 mA ... +5 mA (EF006875)	0
Número de rangos de salida -10 mA ... +10 mA (EF006861)	0
Número de rangos de salida -20 mA ... +20 mA (EF006869)	0
Número de rangos de salida 20 mA ... 0 mA (EF006871)	0
Número de rangos de salida 20 mA ... 4 mA (EF006872)	0
Salida de mensaje de fallo (EF007499)	No
Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112)	No
Altura (EF000040)	109.81 mm
Anchura (EF000008)	6.2 mm
Profundidad (EF000049)	119.2 mm
Consumo de energía (EF000346)	1.7 W
Temperatura de operatividad (EF002393)	-40 °C
Ejecución de la conexión eléctrica (EF003961)	Conexión roscada
Método de montaje (EF000003)	Carril de montaje rápido
Grado de protección (IP) (EF005474)	IP20

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf	9 Mbytes
PDF CATÁLOGO RELES PHOENIX ES.pdf	6 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
