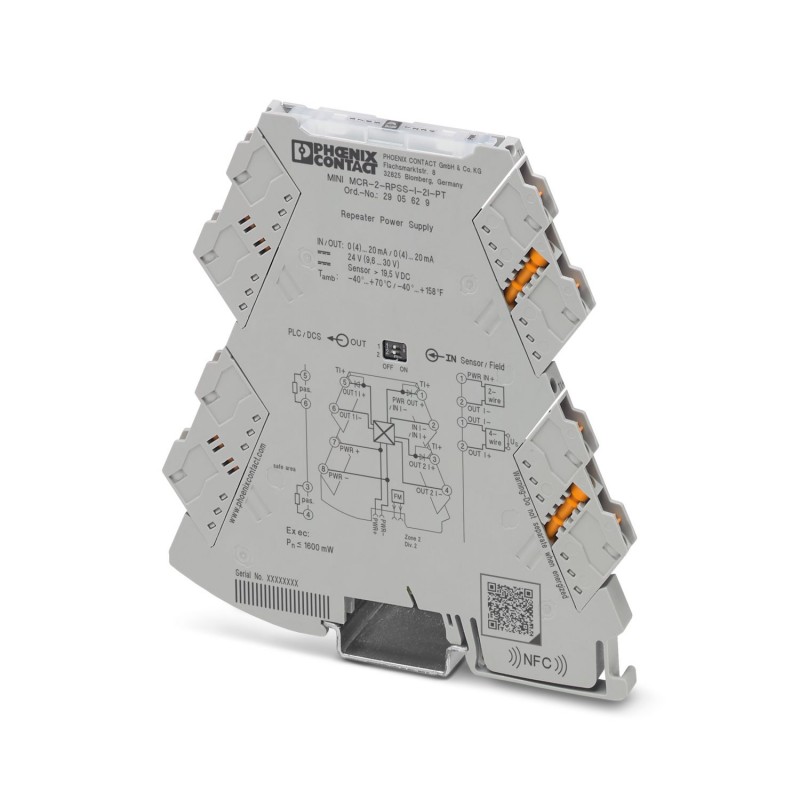

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Ripetitore di alimentazione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Ripetitore di alimentazione

MINI MCR-2-RPSS-I-2I-PT

2905629

PHOENIX_CONTACT

Ripetitore di alimentazione

Duplicatore di potenza a 4 vie con tecnologia di connessione a innesto. Trasparenza HART, segnale di ingresso 0(4) mA ... Segnali di uscita 20 mA, 0(4) mA ... 20 mA. Il dispositivo può essere utilizzato sia in modalità di funzionamento del segnale che di mirroring della potenza. Tecnologia di connessione push-in.

Duplicatore di tensione di alimentazione a 4 vie con tecnica di connessione a innesto. HART trasparente, segnale di ingresso 0(4) mA ... 20 mA, segnale di uscita 0(4) mA ... 20 mA. Il dispositivo può essere utilizzato sia come duplicatore di segnale che come duplicatore di alimentazione. Connessione push-in.

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $295.84
Prezzo unitario: $295.84
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici
Note
Limitazione dell'uso
Nota EMCEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Caratteristiche articolo
Tipo di prodottoIsolatore di alimentazione
Famiglia di prodottiMINI Analog Pro
Numero di canali2
EsecuzioneIsolatori galvanici
ConfigurazioneDIP switch
Stato di manutenzione dei dati
Revisione articolo02
Caratteristiche di isolamento: GB Standard
Categoria di sovratensioneII
Grado di inquinamento2
Caratteristiche elettriche
Isolamento galvanicoSeparazione a 4 vie
Frequenza limite (3 dB)> 1 kHz
Comportamento di trasmissione del segnaleIn = Out
Tempo di risposta (10-90%)< 400 µs
Coefficiente termico massimo0,0075 %/K
Errore di trasmissione0,05 % (del fondo scala)
Isolamento galvanico Ingresso/uscita/alimentazione
Tensione di isolamento nominale300 Veff
Tensione di prova3 kV AC (50 Hz, 60 s)
isolamentoIsolamento rinforzato secondo IEC/EN 61010-1
Alimentazione
Tensione nominale24 V DC
Range tensione di alimentazione9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Corrente assorbita tipica40 mA (con 24 V DC e in funzionamento come duplicatore di segnale)
65 mA (con 24 V DC e in funzionamento come duplicatore di alimentazione)
75 mA (con 12 V DC e in funzionamento come duplicatore di segnale)
130 mA (con 12 V DC e in funzionamento come duplicatore di alimentazione)
Potenza assorbita1,6 W (con IOUT= 20 mA, carico di 500 Ω)
Dati di ingresso
Segnale: Corrente
Descrizione dell'ingressoCircuito sensori
Numero ingressi1
Segnale d'ingresso, corrente0 mA ... 20 mA (Funzionamento come duplicatore di segnale)
4 mA ... 20 mA (Funzionamento come duplicatore di alimentazione e di segnale)
Resistenza d'ingresso ingresso corrente90 Ω (+1,6 V)
Tensione di aliment. transmitter> 19,5 V
Dati di uscita
Segnale: Corrente
Numero uscite2
Tensione a vuoto< 20 V
Segnale d'uscita, corrente0 mA ... 20 mA (Funzionamento come duplicatore di segnale)
4 mA ... 20 mA (Funzionamento come duplicatore di alimentazione e di segnale)
Segnale d'uscita, corrente massima25 mA
Carico/carico di uscita uscita di corrente≤ 500 Ω (per canale)
Ripple< 20 mVSS(500 Ω)
Dati di collegamento
CollegamentoConnessione Push-in
Lunghezza di spelatura10 mm
Sezione conduttore rigida0,2 mm² ... 2,5 mm² (con capocorda)
0,14 mm² ... 2,5 mm² (senza capocorda)
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12 (flessibile)
Dati EX
Installazione Ex (EPL)Gc
Div. 2
Interfacce
Comunicazione dati (bypass)
Funzione HARTsì
Frequenza limite (3 dB) 1 kHz
Segnalazione
Segnalazione statoLED verde (tensione di alimentazione)
Dimensioni
Larghezza6,2 mm
Altezza109,81 mm
Profondità119,2 mm
Indicazioni materiale
Coloregrigio (RAL 7042)
Materiale custodiaPBT
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP20 (non sottoposto a valutazione UL)
Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 85 °C
Posizione elevata≤ 2000 m
Umidità dell'aria consentita (esercizio)5 % ... 95 % (senza condensa)
Omologazioni
CE
CertificatoConformità CE
ATEX
Siglatura II 3 G Ex ec ic IIC T4 Gc
CertificatoBVS 19 ATEX E 047 X
UKCA Ex (UKEX)
Siglatura II 3 G Ex ec ic IIC T4 Gc
CertificatoPxCIF21UKEX2902000X
IECEx
SiglaturaEx ec ic IIC T4 Gc
CertificatoIECEx BVS 19.0041X
CCC / China-Ex
SiglaturaEx nA ic IIC T4 Gc
UL, USA / Canada
SiglaturaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2, Group IIC T5
Omologazione per settore navale
CertificatoDNV GL TAA000021E Rev. 1
EAC Ex
Siglatura 2Ex ec ic IIC T4 Gc
CertificatoBY/112 02.01 TP012 103.01 00081
Dati DNV GL
TemperatureB
HumidityB
VibrazioneA
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Dati EMC
Compatibilità elettromagneticaConformità alla direttiva EMC
Immunità ai disturbiEN 61000-6-2
NotaLe interferenze possono causare leggeri scostamenti.
Emissione disturbiEN 61000-6-4
Scariche elettrostatiche
Norme/DisposizioniEN 61000-4-2
Scariche elettrostatiche
OsservazioniAdottare misure contro le scariche elettrostatiche.
Campi elettromagnetici ad alta frequenza
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Transitori veloci (Burst)
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Carico di corrente impulsiva (Surge)
Norme/DisposizioniEN 61000-4-5
Influenza condotta
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Normative e prescrizioni
Isolamento galvanicoSeparazione a 4 vie
GB Standard
Norme/DisposizioniGB 3836.1
GB 3836.4
GB 3836.8
Montaggio
Tipo di montaggioMontaggio su guida DIN
Nota per il montaggioPer il ponticellamento della tensione di alimentazione può essere utilizzato il connettore bus per guide DIN, inseribile a scatto sulla guida DIN da 35 mm secondo EN 60715.
Posizione d'installazionea scelta

ETIM for 2905629 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale DC (EF007078) 9.6 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 1
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 0
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 1
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 1
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 2
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
SIL secondo IEC 61508 (EF009889) senza
altezza (EF000040) 109.81 mm
larghezza (EF000008) 6.2 mm
profondità (EF000049) 119.2 mm
assorbimento di potenza (EF000346) 1.6 W
carico (EF007096) 500 Ohm
temperatura d'esercizio (EF002393) -40 °C
deriva di temperatura (EF007507) 0.0075 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) altro
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf 29 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
