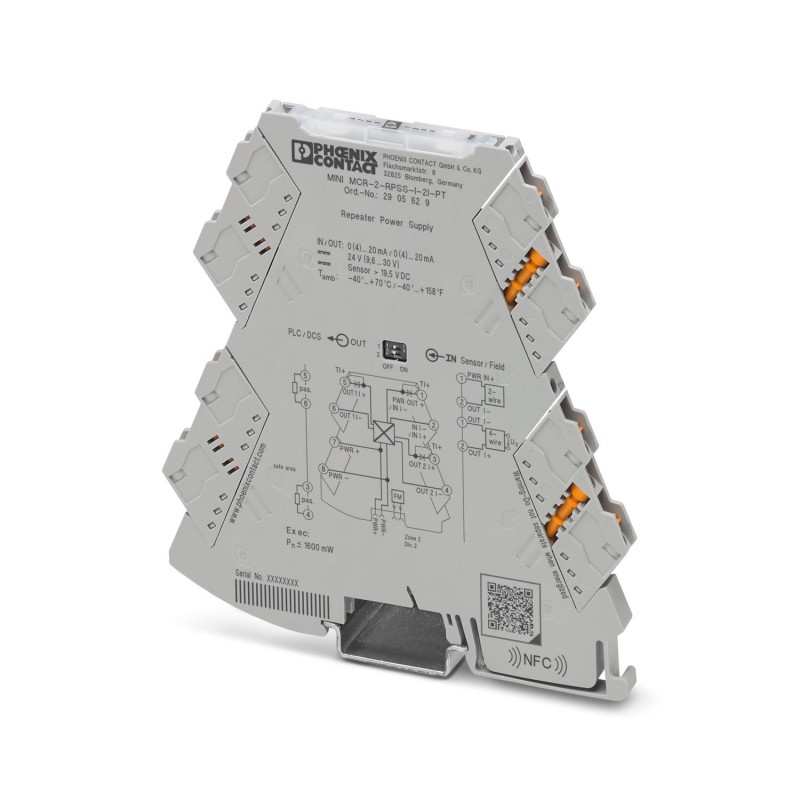

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Répéteur alimentation Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Répéteur alimentation

MINI MCR-2-RPSS-I-2I-PT

2905629

PHOENIX_CONTACT

Répéteur alimentation

Duplicateur de puissance à 4 voies avec technologie de connexion enfichable. Transparence HART, signal d’entrée 0(4) mA ... 20 mA, 0(4) mA signaux de sortie ... 20 mA. L’appareil peut être utilisé à la fois en mode de fonctionnement du signal et en mode de mise en miroir de l’alimentation. Technologie de connexion enfichable.

Doubleur d'alimentation 4 voies avec technologie de raccordement enfichable. Transparent HART, signal d'entrée 0(4) mA ... 20 mA, signaux de sortie 0(4) mA ... 20 mA. Il est possible d'utiliser l'appareil aussi bien en mode doubleur de signal qu'en mode doubleur d'alimentation. Technologie de raccordement Push-in.

Plus de détails


Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $351.51
Prix unitaire: $351.51
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Remarques
Restriction d'utilisation
Remarque CEMCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Propriétés du produit
Type de produitAmplificateur-séparateur d'alimentation
Gamme de produitsMINI Analog Pro
Nombre de voies2
VersionAmplificateur-séparateur
ConfigurationDIP switch
État de la gestion des données
Révision de l'article02
Propriétés d'isolation: GB Standard
Catégorie de surtensionII
Degré de pollution2
Propriétés électriques
Isolation galvaniqueIsolation 4 voies
Fréquence limite (3 dB)> 1 kHz
Conditions de transmission des signauxIn = Out
Réponse indicielle (10-90 %)< 400 µs
Coefficient de température max.0,0075 %/K
Erreur de transmission max.0,05 % (de la déviation maximale)
Isolation galvanique Entrée/sortie/alimentation
Tension d'isolement assignée300 Veff
Tension d'essai3 kV AC (50 Hz, 60 s)
IsolantIsolation renforcée selon CEI/EN 61010-1
Alimentation
Tension nominale d'alimentation24 V DC
Plage de tension d'alimentation9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.)
Courant absorbé typique40 mA (à 24 V DC et en mode duplicateur de signal)
65 mA (à 24 V DC et en mode duplicateur d'alimentation)
75 mA (à 12 V DC et en mode duplicateur de signal)
130 mA (à 12 V DC et en mode duplicateur d'alimentation)
Consommation de puissance1,6 W (Charge de 500 Ω avec IOUT= 20 mA)
Données d'entrée
Signal: Courant
Description de l'entréeCircuit de capteur
Nombre d'entrées1
Signal d'entrée courant0 mA ... 20 mA (Mode duplicateur d'alimentation)
4 mA ... 20 mA (Mode duplicateur d'alimentation et de signal)
Résistance d'entrée entrée courant90 Ω (+1,6 V)
Tension d'alimentation du transmetteur> 19,5 V
Données de sortie
Signal: Courant
Nombre de sorties2
Tension de marche à vide< 20 V
Signal de sortie courant0 mA ... 20 mA (Mode duplicateur d'alimentation)
4 mA ... 20 mA (Mode duplicateur d'alimentation et de signal)
Signal de sortie courant maximal25 mA
Charge/charge de sortie Sortie courant≤ 500 Ω (par canal)
Ondulation< 20 mVCC(500 Ω)
Caractéristiques de raccordement
Type de raccordementRaccordement Push-in
Longueur à dénuder10 mm
Section de conducteur rigide0,2 mm² ... 2,5 mm² (avec embout)
0,14 mm² ... 2,5 mm² (sans embout)
Section de conducteur souple0,14 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12 (souple)
Données Ex
Installation Ex (EPL)Gc
Div. 2
Interfaces
Communication des données (dérivation)
Fonction HARToui
Fréquence limite (3 dB) 1 kHz
Signalisation
Affichage d'étatLED verte (tension d'alimentation)
Dimensions
Largeur6,2 mm
Hauteur109,81 mm
Profondeur119,2 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Matériau du boîtierPBT
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20 (pas évalué par UL)
Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m
Humidité de l'air admissible (fonctionnement)5 % ... 95 % (pas de condensation)
Homologations
CE
CertificatConformité CE
ATEX
Repérage II 3 G Ex ec ic IIC T4 Gc
CertificatBVS 19 ATEX E 047 X
UKCA Ex (UKEX)
Repérage II 3 G Ex ec ic IIC T4 Gc
CertificatPxCIF21UKEX2902000X
IECEx
RepérageEx ec ic IIC T4 Gc
CertificatIECEx BVS 19.0041X
CCC / China-Ex
RepérageEx nA ic IIC T4 Gc
UL, USA / Canada
RepérageUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2, Group IIC T5
Homologation construction navale
CertificatDNV GL TAA000021E Rev. 1
EAC Ex
Repérage 2Ex ec ic IIC T4 Gc
CertificatBY/112 02.01 TP012 103.01 00081
Données GL DNV
TemperatureB
HumidityB
VibrationA
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
ImmunitéEN 61000-6-2
RemarqueDe faibles écarts peuvent survenir lors de perturbations.
EmissionEN 61000-6-4
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
RemarqueIl faut prendre des mesures de protection contre les décharges électrostatiques.
Champ électromagnétique HF
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Transitoires électriques rapides (en salves)
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Ondes de choc (Surge)
Normes/PrescriptionsEN 61000-4-5
Perturbations conduites
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Normes et spécifications
Isolation galvaniqueIsolation 4 voies
GB Standard
Normes/PrescriptionsGB 3836.1
GB 3836.4
GB 3836.8
Montage
Type de montageMontage sur rail DIN
Instructions de montagePour le pontage de la tension d'alimentation, le connecteur de bus sur rail DIN peut être utilisé et encliqueté sur un rail DIN de 35 mm selon EN 60715.
Emplacement pour le montageindifférent

ETIM for 2905629 Détecteurs (EC002653)
Caractéristique Valeur
Type d'alimentation électrique (EF001469) Autre
Tension d'alimentation assignée CC (EF007078) 9.6 V
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) 0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) 0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) 0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) 0
Nombre de plages d'entrée -1 V ... +1 V (EF006906) 0
Nombre de plages d'entrée -2 V ... +2 V (EF006913) 0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) 0
Nombre de plages d'entrée -5 V ... +5 V (EF006923) 0
Nombre de plages d'entrée -10 V ... +10 V (EF006909) 0
Nombre de plages d'entrée -20 V ... +20 V (EF006917) 0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) 0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) 0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) 0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) 0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) 0
Nombre de plages d'entrée 0 V ... 1 V (EF006890) 0
Nombre de plages d'entrée 0 V ... 2 V (EF006894) 0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) 0
Nombre de plages d'entrée 0 V ... 5 V (EF006903) 0
Nombre de plages d'entrée 0 V ... 10 V (EF006892) 0
Nombre de plages d'entrée 0 V ... 20 V (EF006897) 0
Nombre de plages d'entrée 0 V ... 24 V (EF006899) 0
Nombre de plages d'entrée 0 V ... 30 V (EF006900) 0
Nombre de plages d'entrée 1 V ... 5 V (EF006907) 0
Nombre de plages d'entrée 2 V ... 10 V (EF006914) 0
Nombre de plages d'entrée +5 V ... -5 V (EF006889) 0
Nombre de plages d'entrée +10 V ... -10 V (EF006888) 0
Nombre de plages d'entrée 5 V ... 0 V (EF006924) 0
Nombre de plages d'entrée 5 V ... 1 V (EF006925) 0
Nombre de plages d'entrée 10 V ... 0 V (EF006910) 0
Nombre de plages d'entrée 10 V ... 2 V (EF006911) 0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) 0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) 0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) 1
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) 1
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) 0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) 0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) 0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) 0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) 0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880) 0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865) 0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873) 0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879) 0
Nombre de plages de sortie -1 V ... +1 V (EF006859) 0
Nombre de plages de sortie -2 V ... +2 V (EF006866) 0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) 0
Nombre de plages de sortie -5 V ... +5 V (EF006876) 0
Nombre de plages de sortie -10 V ... +10 V (EF006862) 0
Nombre de plages de sortie -20 V ... +20 V (EF006870) 0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858) 0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846) 0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851) 0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854) 0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857) 0
Nombre de plages de sortie 0 V ... 1 V (EF006843) 0
Nombre de plages de sortie 0 V ... 2 V (EF006847) 0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848) 0
Nombre de plages de sortie 0 V ... 5 V (EF006856) 0
Nombre de plages de sortie 0 V ... 10 V (EF006845) 0
Nombre de plages de sortie 0 V ... 20 V (EF006850) 0
Nombre de plages de sortie 0 V ... 24 V (EF006852) 0
Nombre de plages de sortie 0 V ... 30 V (EF006853) 0
Nombre de plages de sortie 1 V ... 5 V (EF006860) 0
Nombre de plages de sortie 2 V ... 10 V (EF006867) 0
Nombre de plages de sortie +5 V ... -5 V (EF006842) 0
Nombre de plages de sortie +10 V ... -10 V (EF006841) 0
Nombre de plages de sortie 5 V ... 0 V (EF006877) 0
Nombre de plages de sortie 5 V ... 1 V (EF006878) 0
Nombre de plages de sortie 10 V ... 0 V (EF006863) 0
Nombre de plages de sortie 10 V ... 2 V (EF006864) 0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855) 0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844) 0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849) 1
Nombre de plages de sortie 4 mA ... 20 mA (EF006874) 1
Nombre de plages de sortie -5 mA ... +5 mA (EF006875) 0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861) 0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869) 0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871) 0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872) 0
Nombre de canaux (EF000259) 2
Sortie de signalisation de défaut (EF007499) Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) Non
Séparation galvanique entre les entrées (EF007224) Non
SIL conformément à IEC 61508 (EF009889) Sans
Hauteur (EF000040) 109.81 mm
Largeur (EF000008) 6.2 mm
Profondeur (EF000049) 119.2 mm
Puissance absorbée (EF000346) 1.6 W
Charge (EF007096) 500 Ohm
Température de fonctionnement (EF002393) -40 °C
Dérive de température (EF007507) 0.0075 %/K
Type de boîtier (EF007276) Appareil encastré
Finition du raccordement électrique (EF003961) Autre
Type de montage (EF000003) Barre profilée fixation à vis
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf 29 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
