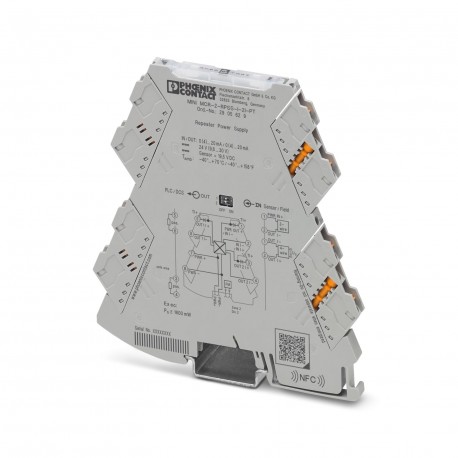

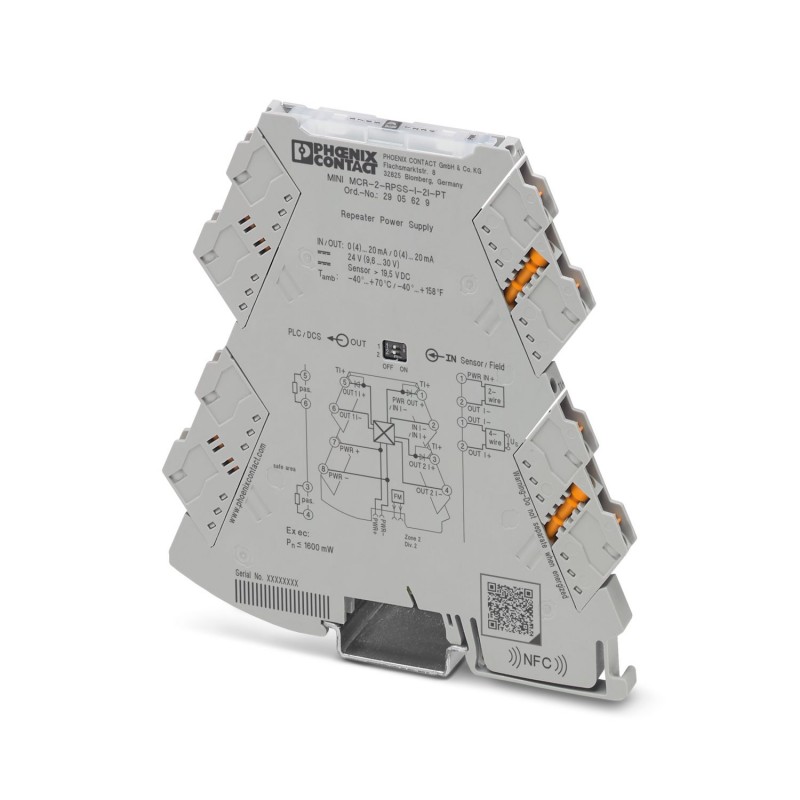

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Repeater power supply Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-2-RPSS-I-2I-PT 2905629 PHOENIX CONTACT Repeater power supply

MINI MCR-2-RPSS-I-2I-PT

2905629

PHOENIX_CONTACT

Repeater power supply

4-fach Power Duplikator mit steckbarer Anschlusstechnik. HART-Transparenz, 0(4) mA Eingangssignal ... 20 mA, 0(4) mA Ausgangssignale ... 20 mA. Das Gerät kann sowohl im Signalbetriebs- als auch im Power-Mirroring-Modus verwendet werden. Push-in-Verbindungstechnik.

4-Wege-Speisedoppler mit steckbarer Anschlusstechnik. HART-transparent, Eingangssignal 0(4) mA ... 20 mA, Ausgangssignale 0(4) mA ... 20 mA. Das Gerät lässt sich sowohl im Signal- als auch im Speisedopplerbetrieb verwenden. Push-in-Anschlusstechnik.

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $294.44
Stückpreis: $294.44
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Hinweise
Nutzungsbeschränkung
EMV-HinweisEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Artikeleigenschaften
ProdukttypSpeisetrennverstärker
ProduktfamilieMINI Analog Pro
Anzahl der Kanäle2
AusführungTrennverstärker
KonfigurationDIP-Schalter
Datenpflegestand
Artikelrevision02
Isolationseigenschaften: GB Standard
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Galvanische Trennung4-Wege-Trennung
Grenzfrequenz (3 dB)> 1 kHz
SignalübertragungsverhaltenIn = Out
Sprungantwort (10-90%)< 400 µs
Temperaturkoeffizient maximal0,0075 %/K
Übertragungsfehler maximal0,05 % (vom Endwert)
Galvanische Trennung Eingang/Ausgang/Versorgung
Bemessungsisolationsspannung300 Veff
Prüfspannung3 kV AC (50 Hz, 60 s)
IsolierungVerstärkte Isolierung nach IEC/EN 61010-1
Versorgung
Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme typisch40 mA (bei 24 V DC und im Signaldopplerbetrieb)
65 mA (bei 24 V DC und im Speisedopplerbetrieb)
75 mA (bei 12 V DC und im Signaldopplerbetrieb)
130 mA (bei 12 V DC und im Speisedopplerbetrieb)
Leistungsaufnahme1,6 W (bei IOUT= 20 mA, 500 Ω Bürde)
Eingangsdaten
Signal: Strom
Beschreibung des EingangsSensorkreis
Anzahl der Eingänge1
Eingangssignal Strom0 mA ... 20 mA (Signaldopplerbetrieb)
4 mA ... 20 mA (Speise- und Signaldopplerbetrieb)
Eingangswiderstand Stromeingang90 Ω (+1,6 V)
Transmitterspeisespannung> 19,5 V
Ausgangsdaten
Signal: Strom
Anzahl der Ausgänge2
Leerlaufspannung< 20 V
Ausgangssignal Strom0 mA ... 20 mA (Signaldopplerbetrieb)
4 mA ... 20 mA (Speise- und Signaldopplerbetrieb)
Ausgangssignal Strom maximal25 mA
Bürde/Ausgangslast Stromausgang≤ 500 Ω (pro Kanal)
Ripple< 20 mVSS(500 Ω)
Anschlussdaten
AnschlussartPush-in-Anschluss
Abisolierlänge10 mm
Leiterquerschnitt starr0,2 mm² ... 2,5 mm² (mit Aderendhülse)
0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12 (flexibel)
Ex-Daten
Ex-Installation (EPL)Gc
Div. 2
Schnittstellen
Datenkommunikation (Bypass)
HART-Funktionja
Grenzfrequenz (3 dB) 1 kHz
Signalisierung
StatusanzeigeLED grün (Versorgungsspannung)
Maße
Breite6,2 mm
Höhe109,81 mm
Tiefe119,2 mm
Materialangaben
Farbegrau (RAL 7042)
Material GehäusePBT
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20 (nicht von UL bewertet)
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Höhenlage≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulassungen
CE
ZertifikatCE-konform
ATEX
Kennzeichnung II 3 G Ex ec ic IIC T4 Gc
ZertifikatBVS 19 ATEX E 047 X
UKCA Ex (UKEX)
Kennzeichnung II 3 G Ex ec ic IIC T4 Gc
ZertifikatPxCIF21UKEX2902000X
IECEx
KennzeichnungEx ec ic IIC T4 Gc
ZertifikatIECEx BVS 19.0041X
CCC / China-Ex
KennzeichnungEx nA ic IIC T4 Gc
UL, USA / Kanada
KennzeichnungUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2, Group IIC T5
Schiffbau-Zulassung
ZertifikatDNV GL TAA000021E Rev. 1
EAC Ex
Kennzeichnung 2Ex ec ic IIC T4 Gc
ZertifikatBY/112 02.01 TP012 103.01 00081
DNV GL-Daten
TemperatureB
HumidityB
VibrationA
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörfestigkeitEN 61000-6-2
HinweisWährend der Störbeeinflussung kann es zu geringen Abweichungen kommen.
StörabstrahlungEN 61000-6-4
Entladung statischer Elektrizität
Normen/BestimmungenEN 61000-4-2
Entladung statischer Elektrizität
BemerkungEs sind Schutzmaßnahmen gegen elektrostatische Entladung zu treffen.
Elektromagnetisches HF-Feld
BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
Schnelle Transienten (Burst)
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
Stoßstrombelastung (Surge)
Normen/BestimmungenEN 61000-4-5
Leitungsgeführte Beeinflussung
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
Normen und Bestimmungen
Galvanische Trennung4-Wege-Trennung
GB Standard
Normen/BestimmungenGB 3836.1
GB 3836.4
GB 3836.8
Montage
MontageartTragschienenmontage
MontagehinweisZur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
Einbaulagebeliebig

ETIM for 2905629 Sensoren (EC002653)
Merkmal Wert
Art der Spannungsversorgung (EF001469) sonstige
Bemessungsversorgungsspannung DC (EF007078) 9.6 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) 0
Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) 0
Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) 0
Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) 0
Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) 0
Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) 0
Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) 0
Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) 0
Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) 0
Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) 0
Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) 0
Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) 0
Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) 0
Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) 0
Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) 0
Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) 0
Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) 0
Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) 0
Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) 0
Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) 0
Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) 1
Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) 0
Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) 0
Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) 0
Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) 0
Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) 0
Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) 0
Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) 0
Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) 0
Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) 0
Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) 0
Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) 0
Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) 0
Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) 0
Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) 0
Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) 0
Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) 0
Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) 0
Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) 0
Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) 0
Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) 0
Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) 1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) 0
Anzahl der Kanäle (EF000259) 2
Störmeldeausgang (EF007499) Nein
Eigensicher nach EN 60947-5-6 NAMUR (EF007112) Nein
Galvanische Trennung zwischen den Eingängen (EF007224) Nein
SIL nach IEC 61508 (EF009889) ohne
Höhe (EF000040) 109.81 mm
Breite (EF000008) 6.2 mm
Tiefe (EF000049) 119.2 mm
Leistungsaufnahme (EF000346) 1.6 W
Bürde (EF007096) 500 Ohm
Betriebstemperatur (EF002393) -40 °C
Temperaturdrift (EF007507) 0.0075 %/K
Gerätebauform (EF007276) Einbaugerät
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Montageart (EF000003) Schnappbefestigung Tragschiene
Schutzart (IP) (EF005474) IP20
