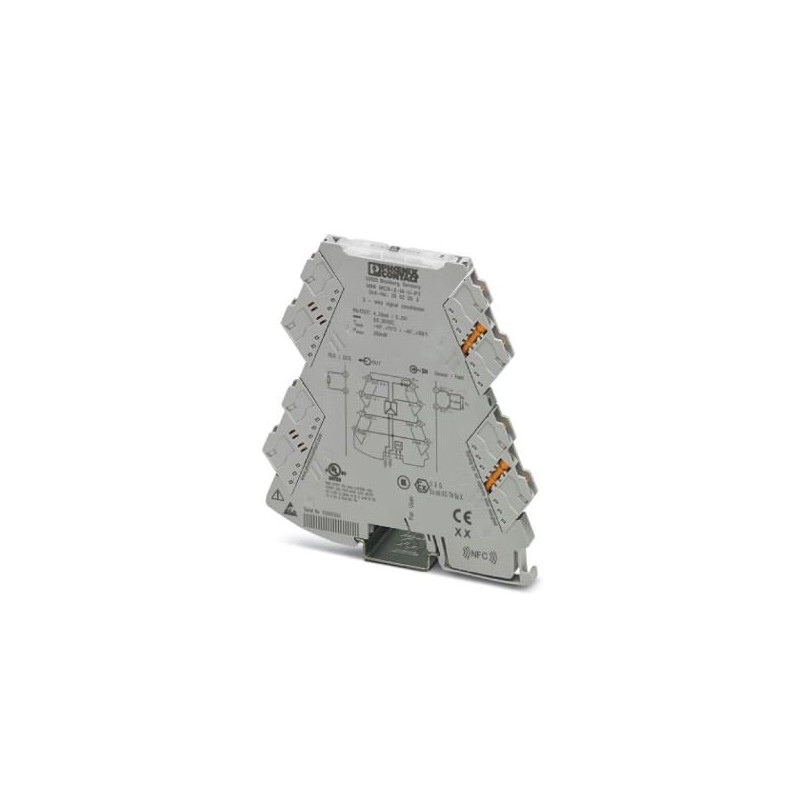

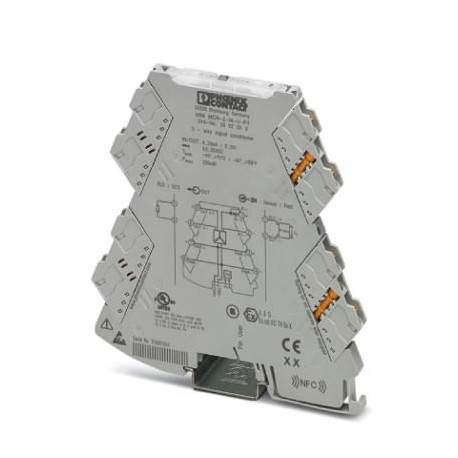

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Isolatori galvanici Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Isolatori galvanici

MINI MCR-2-I4-U-PT

2902003

PHOENIX_CONTACT

Isolatori galvanici

Condizionatore di segnale a 3 vie con tecnologia di connessione a innesto per la separazione galvanica dei segnali analogici. Segnale di ingresso: 4 mA ... 20 mA, segnale di uscita: 0 V ... 10 V, tecnologia di collegamento push-in

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $282.82
Prezzo unitario: $282.82
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2902003
Pezzi/conf.1 PZ
Sales keyCK1411 -
Pagina catalogoPagina 74 (C_5_2017)
Peso per pezzo (confezione esclusa)97,100 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensions

Larghezza6,2 mm
Altezza110,5 mm
Profondità120,5 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)5 % ... 95 % (senza condensa)

Dati d'ingresso

Numero ingressi1
Configurabile/Programmabileno
Segnale d'ingresso, corrente4 mA ... 20 mA
Resistenza d'ingresso ingresso correnteca. 63 Ω (+ 0,7 V per diodo di prova)

Dati d'uscita

Numero di uscite1
Configurabile/Programmabileno
Segnale d'uscita, tensione0 V ... 10 V
Tensione in uscita max.11 V
Corrente di cortocircuito< 15 mA
Carico/carico di uscita uscita di tensione≥ 10 kΩ
Ripple< 20 mVSS(a 10 kΩ)

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Corrente assorbita tipica25 mA (24 V DC)
54 mA (12 V DC)
Potenza assorbita≤ 200 mW (con 9,6 V DC)

Dati di collegamento

CollegamentoConnessione Push-in
Cavo unipolare/punto di connessione rigido con capocorda min.0,14 mm²
Cavo unipolare/punto di connessione rigido con capocorda max.2,5 mm²
Cavo unipolare/punto di connessione rigido senza capocorda min.0,14 mm²
Cavo unipolare/punto di connessione rigido senza capocorda max.2,5 mm²
Sezione conduttore flessibile min.0,14 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione min. conduttore flessibile AWG24
Sezione max. del conduttore flessibile AWG12
Lunghezza di spelatura10 mm

Generalità

Numero di canali1
Errore di trasmissione0,1 % (del fondo scala)
Coefficiente termico massimo0,01 %/K
Coefficiente termico tipico0,01 %/K
Frequenza limite (3 dB)ca. 30 Hz
Tempo di risposta (10-90%)ca. 10 ms
Circuito di protezioneprotezione da fenomeni transitori
Isolamento galvanicoIsolamento rinforzato secondo IEC 61010-1
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale300 V (effettivo)
Tensione di prova ingresso/uscita/alimentazione3 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloregrigio
Materiale custodiaPBT
Posizione d'installazionea scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Certificato per la navigazioneDNV GL 14445-15HH
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Norme/DisposizioniEN 61000-4-2
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Isolamento galvanicoIsolamento rinforzato secondo IEC 61010-1
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2902003 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale DC (EF007078) 9.6 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 1
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 0
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 0
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) Sì
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
SIL secondo IEC 61508 (EF009889) senza
altezza (EF000040) 109.81 mm
larghezza (EF000008) 6.2 mm
profondità (EF000049) 119.2 mm
assorbimento di potenza (EF000346) 0.2 W
carico (EF007096) 10000 Ohm
temperatura d'esercizio (EF002393) -40 °C
deriva di temperatura (EF007507) 0.01 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) altro
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20
