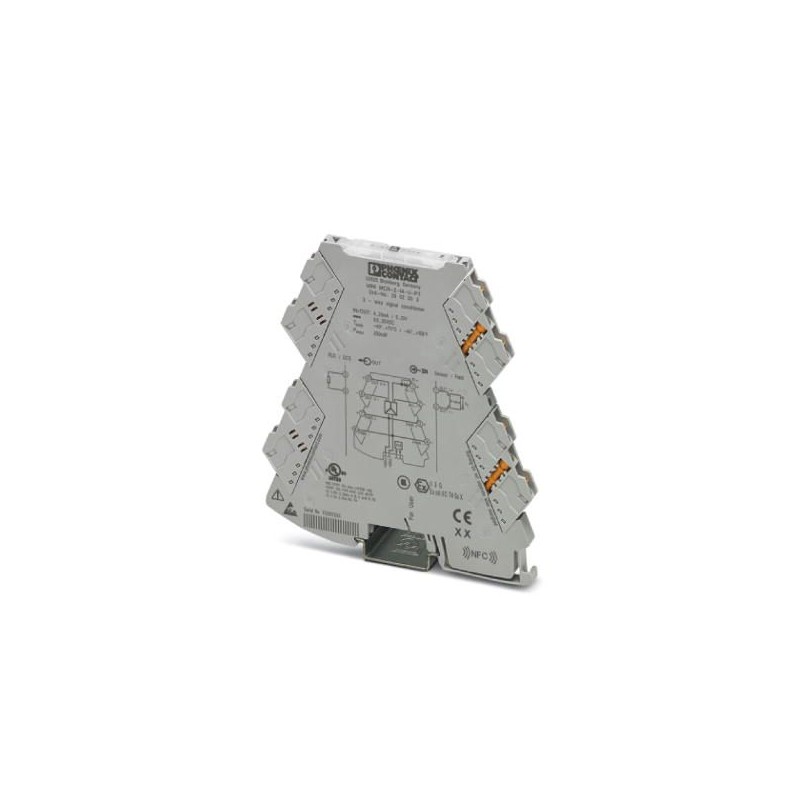

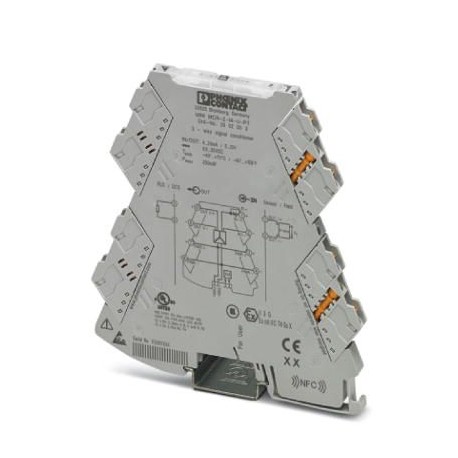

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Разделительные усилители Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Разделительные усилители

MINI MCR-2-I4-U-PT

2902003

PHOENIX_CONTACT

Разделительные усилители

3-полосный преобразователь сигналов с технологией штекерного подключения для гальванического разделения аналоговых сигналов. Входной сигнал: 4 мА ... 20 мА, выходной сигнал: 0 В ... 10 В, технология подключения push-in

Подробнее


Датчики (сенсоры) > Изолирующий усилитель

интерфейс

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $283.80
Цена за единицу: $283.80
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2902003
Упаковочная единица1 stk
Страница каталогаСтр. 74 (C-5-2017)
Вес/шт. (без упаковки)97,100 GRM

Указание

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Dimensions

Ширина6,2 мм
Высота110,5 мм
Глубина120,5 мм

Ambient conditions

Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)5 % ... 95 % (без выпадения конденсата)

Входные данные

Количество входов1
Конфигурируемый / программируемыйнет
Входной сигнал тока4 мА ... 20 мА
Входное сопротивление, вход токаоколо 63 Ω (+ 0,7 В для проверочного диода)

Выходные данные

Количество выходов1
Конфигурируемый / программируемыйнет
Выходной сигнал, напряжение0 В ... 10 В
макс. выходное напряжение11 В
Ток короткого замыкания< 15 мА
Нагрузка / выходная нагрузка, выход напряжения≥ 10 кΩ
Пульсации< 20 мB(ДА)(на 10 кОм)

Питание

Номинальное напряжение питания24 В DC
Диапазон напряжения питания9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой25 мА (24 В DC)
54 мА (12 В DC)
Потребляемая мощность≤ 200 мВт (при 9,6 В DC)

Характеристики клемм

Тип подключенияЗажимы Push-in
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.2,5 мм²
Сечение гибкого проводника мин.0,14 мм²
Сечение гибкого проводника макс.2,5 мм²
Мин. сечение гибкого проводника AWG24
Сечение гибкого проводника AWG, макс.12
Длина снятия изоляции10 мм

Общие сведения

Количество каналов1
Ошибка передачи, макс.0,1 % (от предела)
Температурный коэффициент, максимальный0,01 %/K
Температурный коэффициент, стандартн.0,01 %/K
Предельная частота (3 дБ)около 30 Гц
Ступенчатая характеристика (10-90%)около 10 мс
Защитная схемаЗащита от бросков тока при переходных процессах
гальваническая развязкаУсиленная изоляция согласно МЭК 61010-1
Категория перенапряженияII
Степень загрязнения2
Расчетное напряжение изоляции300 В (эффективный)
Испытательное напряжение, вход / выход / питание3 кВ (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение помехEN 61000-6-4
ПомехоустойчивостьEN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цветcерый
Материал корпусаPBT
Монтажное положениена выбор
Указания по монтажуДля подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, США / КанадаUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Сертификат для мореплаванияDNV GL 14445-15HH
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 2

Данные по ЭМС

НаименованиеЭлектромагнитное высокочастотное поле
Стандарты / нормативные документыEN 61000-4-3
НаименованиеБыстрые переходные помехи (вспышка)
Стандарты / нормативные документыEN 61000-4-4
НаименованиеПомехи по цепи питания
Стандарты / нормативные документыEN 61000-4-6

Стандарты и предписания

Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение помехEN 61000-6-4
Стандарты / нормативные документыEN 61000-4-2
НаименованиеЭлектромагнитное высокочастотное поле
Стандарты / нормативные документыEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
НаименованиеПомехи по цепи питания
Стандарты / нормативные документыEN 61000-4-6
гальваническая развязкаУсиленная изоляция согласно МЭК 61010-1
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, США / КанадаUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация


ETIM for 2902003 Sensors (EC002653)
Характеристика Значение
Type of power supply (EF001469) Other
Rated supply voltage DC (EF007078) 9.6 V
Number of input ranges -60 mV ... +60 mV (EF006927) 0
Number of input ranges -100 mV ... +100 mV (EF006912) 0
Number of input ranges -300 mV ... +300 mV (EF006920) 0
Number of input ranges -500 mV ... +500 mV (EF006926) 0
Number of input ranges -1 V ... +1 V (EF006906) 0
Number of input ranges -2 V ... +2 V (EF006913) 0
Number of input ranges -2.5 V ... +2.5 V (EF006915) 0
Number of input ranges -5 V ... +5 V (EF006923) 0
Number of input ranges -10 V ... +10 V (EF006909) 0
Number of input ranges -20 V ... +20 V (EF006917) 0
Number of input ranges 0 mV ... 60 mV (EF006905) 0
Number of input ranges 0 mV ... 100 mV (EF006893) 0
Number of input ranges 0 mV ... 200 mV (EF006898) 0
Number of input ranges 0 mV ... 300 mV (EF006901) 0
Number of input ranges 0 mV ... 500 mV (EF006904) 0
Number of input ranges 0 V ... 1 V (EF006890) 0
Number of input ranges 0 V ... 2 V (EF006894) 0
Number of input ranges 0 V ... 2.5 V (EF006895) 0
Number of input ranges 0 V ... 5 V (EF006903) 0
Number of input ranges 0 V ... 10 V (EF006892) 0
Number of input ranges 0 V ... 20 V (EF006897) 0
Number of input ranges 0 V ... 24 V (EF006899) 0
Number of input ranges 0 V ... 30 V (EF006900) 0
Number of input ranges 1 V ... 5 V (EF006907) 0
Number of input ranges 2 V ... 10 V (EF006914) 0
Number of input ranges +5 V ... -5 V (EF006889) 0
Number of input ranges +10 V ... -10 V (EF006888) 0
Number of input ranges 5 V ... 0 V (EF006924) 0
Number of input ranges 5 V ... 1 V (EF006925) 0
Number of input ranges 10 V ... 0 V (EF006910) 0
Number of input ranges 10 V ... 2 V (EF006911) 0
Number of input ranges 0 mA ... 5 mA (EF006902) 0
Number of input ranges 0 mA ... 10 mA (EF006891) 0
Number of input ranges 0 mA ... 20 mA (EF006896) 0
Number of input ranges 4 mA ... 20 mA (EF006921) 1
Number of input ranges -5 mA ... +5 mA (EF006922) 0
Number of input ranges -10 mA ... +10 mA (EF006908) 0
Number of input ranges -20 mA ... +20 mA (EF006916) 0
Number of input ranges 20 mA ... 0 mA (EF006918) 0
Number of input ranges 20 mA ... 4 mA (EF006919) 0
Number of output ranges -60 mV ... +60 mV (EF006880) 0
Number of output ranges -100 mV ... +100 mV (EF006865) 0
Number of output ranges -300 mV ... +300 mV (EF006873) 0
Number of output ranges -500 mV ... +500 mV (EF006879) 0
Number of output ranges -1 V ... +1 V (EF006859) 0
Number of output ranges -2 V ... +2 V (EF006866) 0
Number of output ranges -2.5 V ... +2.5 V (EF006868) 0
Number of output ranges -5 V ... +5 V (EF006876) 0
Number of output ranges -10 V ... +10 V (EF006862) 0
Number of output ranges -20 V ... +20 V (EF006870) 0
Number of output ranges 0 mV ... 60 mV (EF006858) 0
Number of output ranges 0 mV ... 100 mV (EF006846) 0
Number of output ranges 0 mV ... 200 mV (EF006851) 0
Number of output ranges 0 mV ... 300 mV (EF006854) 0
Number of output ranges 0 mV ... 500 mV (EF006857) 0
Number of output ranges 0 V ... 1 V (EF006843) 0
Number of output ranges 0 V ... 2 V (EF006847) 0
Number of output ranges 0 V ... 2.5 V (EF006848) 0
Number of output ranges 0 V ... 5 V (EF006856) 0
Number of output ranges 0 V ... 10 V (EF006845) 1
Number of output ranges 0 V ... 20 V (EF006850) 0
Number of output ranges 0 V ... 24 V (EF006852) 0
Number of output ranges 0 V ... 30 V (EF006853) 0
Number of output ranges 1 V ... 5 V (EF006860) 0
Number of output ranges 2 V ... 10 V (EF006867) 0
Number of output ranges +5 V ... -5 V (EF006842) 0
Number of output ranges +10 V ... -10 V (EF006841) 0
Number of output ranges 5 V ... 0 V (EF006877) 0
Number of output ranges 5 V ... 1 V (EF006878) 0
Number of output ranges 10 V ... 0 V (EF006863) 0
Number of output ranges 10 V ... 2 V (EF006864) 0
Number of output ranges 0 mA ... 5 mA (EF006855) 0
Number of output ranges 0 mA ... 10 mA (EF006844) 0
Number of output ranges 0 mA ... 20 mA (EF006849) 0
Number of output ranges 4 mA ... 20 mA (EF006874) 0
Number of output ranges -5 mA ... +5 mA (EF006875) 0
Number of output ranges -10 mA ... +10 mA (EF006861) 0
Number of output ranges -20 mA ... +20 mA (EF006869) 0
Number of output ranges 20 mA ... 0 mA (EF006871) 0
Number of output ranges 20 mA ... 4 mA (EF006872) 0
Number of channels (EF000259) 1
Malfunction message output (EF007499) Yes
Inherently safe according to EN 60947-5-6 NAMUR (EF007112) No
Galvanic separation between inputs (EF007224) No
SIL according to IEC 61508 (EF009889) None
Height (EF000040) 109.81 mm
Width (EF000008) 6.2 mm
Depth (EF000049) 119.2 mm
Power consumption (EF000346) 0.2 W
Load (EF007096) 10000 Ohm
Operating temperature (EF002393) -40 °C
Temperature drift (EF007507) 0.01 %/K
Construction type of device (EF007276) Built-in device
Type of electric connection (EF003961) Other
Mounting method (EF000003) Snap mounting support rail
Degree of protection (IP) (EF005474) IP20
