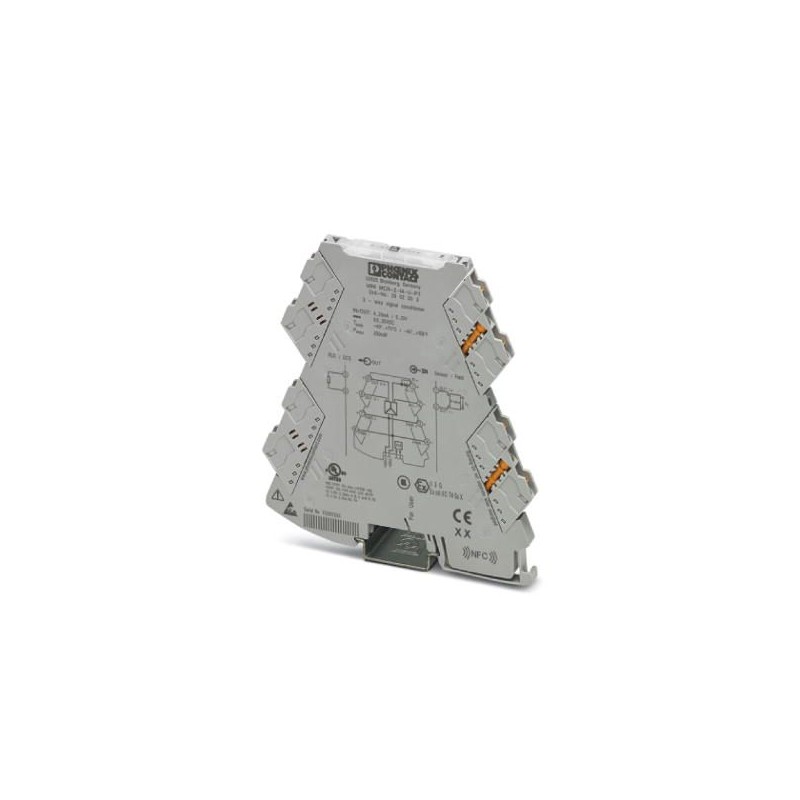

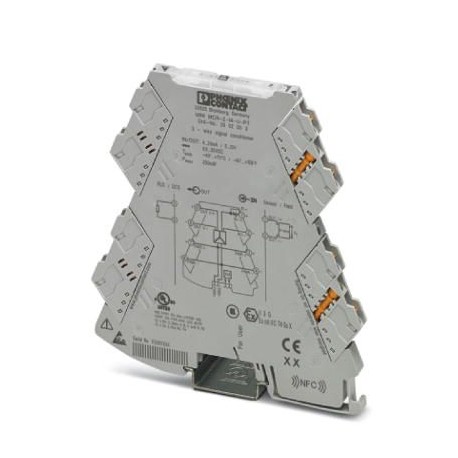

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Trennverstärker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-2-I4-U-PT 2902003 PHOENIX CONTACT Trennverstärker

MINI MCR-2-I4-U-PT

2902003

PHOENIX_CONTACT

Trennverstärker

3-fach Messverstärker mit steckbarer Anschlusstechnik zur galvanischen Trennung von analogen Signalen. Eingangssignal: 4 mA ... 20 mA, Ausgangssignal: 0 V ... 10 V, Push-in-Anschlusstechnik

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $283.80
Stückpreis: $283.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2902003
Verpackungseinheit1 STK
VerkaufsschlüsselJ1 - MSR-Technik
KatalogseiteSeite 74 (C-5-2017)
Gewicht pro Stück (exklusive Verpackung)97,100 g
Gewicht pro Stück (inklusive Verpackung)97,100 g
Zolltarifnummer85437090
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe110,5 mm
Tiefe120,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)

Eingangsdaten

Anzahl der Eingänge1
Konfigurierbar/Programmierbarnein
Eingangssignal Strom4 mA ... 20 mA
Eingangswiderstand Stromeingangca. 63 Ω (+ 0,7 V für Prüfdiode)

Ausgangsdaten

Anzahl der Ausgänge1
Konfigurierbar/Programmierbarnein
Ausgangssignal Spannung0 V ... 10 V
max. Ausgangsspannung11 V
Kurzschlussstrom< 15 mA
Bürde/Ausgangslast Spannungsausgang≥ 10 kΩ
Ripple< 20 mVSS(an 10 kΩ)

Versorgung

Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme typisch25 mA (24 V DC)
54 mA (12 V DC)
Leistungsaufnahme≤ 200 mW (bei 9,6 V DC)

Anschlussdaten

AnschlussartPush-in-Anschluss
Einleiter/Klemmstelle starr mit Aderendhülse min0,14 mm²
Einleiter/Klemmstelle starr mit Aderendhülse max2,5 mm²
Einleiter/Klemmstelle starr ohne Aderendhülse min0,14 mm²
Einleiter/Klemmstelle starr ohne Aderendhülse max2,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel AWG min24
Leiterquerschnitt flexibel AWG max12
Abisolierlänge10 mm

Allgemein

Anzahl der Kanäle1
Übertragungsfehler maximal0,1 % (vom Endwert)
Temperaturkoeffizient maximal0,01 %/K
Temperaturkoeffizient typisch0,01 %/K
Grenzfrequenz (3 dB)ca. 30 Hz
Sprungantwort (10-90%)ca. 10 ms
SchutzbeschaltungTransientenschutz
Galvanische TrennungVerstärkte Isolierung nach IEC 61010-1
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung300 V (effektiv)
Prüfspannung Eingang/Ausgang/Versorgung3 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
StörfestigkeitEN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Farbegrau
Material GehäusePBT
Einbaulagebeliebig
MontagehinweisZur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Schifffahrt-ZertifikatDNV GL 14445-15HH
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

EMV-Daten

BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
Normen/BestimmungenEN 61000-4-2
BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
Galvanische TrennungVerstärkte Isolierung nach IEC 61010-1
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen


ETIM for 2902003 Sensoren (EC002653)
Merkmal Wert
Art der Spannungsversorgung (EF001469) sonstige
Bemessungsversorgungsspannung DC (EF007078) 9.6 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) 0
Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) 0
Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) 0
Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) 0
Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) 0
Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) 0
Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) 0
Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) 0
Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) 0
Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) 0
Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) 0
Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) 0
Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) 0
Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) 0
Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) 0
Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) 0
Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) 0
Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) 0
Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) 0
Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) 0
Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) 0
Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) 0
Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) 0
Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) 0
Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) 0
Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) 0
Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) 0
Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) 0
Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) 0
Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) 1
Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) 0
Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) 0
Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) 0
Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) 0
Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) 0
Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) 0
Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) 0
Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) 0
Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) 0
Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) 0
Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) 0
Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) 0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) 0
Anzahl der Kanäle (EF000259) 1
Störmeldeausgang (EF007499) Ja
Eigensicher nach EN 60947-5-6 NAMUR (EF007112) Nein
Galvanische Trennung zwischen den Eingängen (EF007224) Nein
SIL nach IEC 61508 (EF009889) ohne
Höhe (EF000040) 109.81 mm
Breite (EF000008) 6.2 mm
Tiefe (EF000049) 119.2 mm
Leistungsaufnahme (EF000346) 0.2 W
Bürde (EF007096) 10000 Ohm
Betriebstemperatur (EF002393) -40 °C
Temperaturdrift (EF007507) 0.01 %/K
Gerätebauform (EF007276) Einbaugerät
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Montageart (EF000003) Schnappbefestigung Tragschiene
Schutzart (IP) (EF005474) IP20
