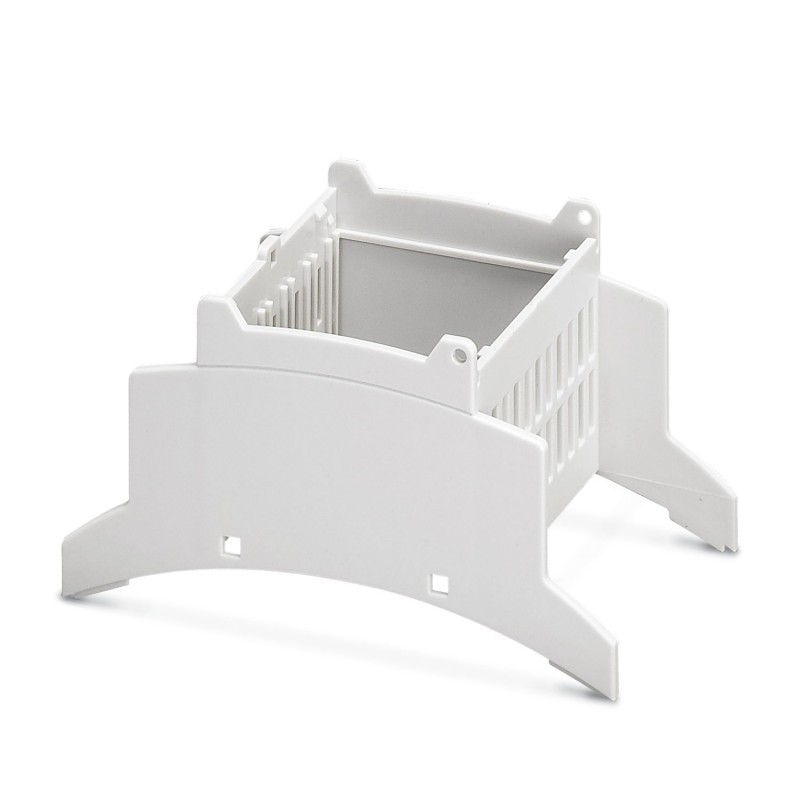

BC 53,6 OT U22 KMGY 2896429 PHOENIX CONTACT Parte superiore della custodia
BC 53,6 OT U22 KMGY
2896429
PHOENIX_CONTACT
10
Parte superiore della custodia
Custodia per guida per l'uso in distributori di installazione secondo DIN 43880, Parte superiore della custodia (U22) con fessure di ventilazione, Profondità di installazione della tecnologia di collegamento: 22,35 mm, Larghezza: 53,6 mm, Altezza: 89,7 mm, Profondità: 49,78 mm, Colore: grigio chiaro (7035)
Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880, Parte superiore custodia (U22) con feritoie di ventilazione, Profondità di incasso della tecnologia di connessione: 22,35 mm, larghezza: 53,6 mm, altezza: 89,7 mm, profondità: 49,78 mm, colore: grigio chiaro (simili RAL 7035)
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Parte superiore custodia |
| Tipo di custodia | Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880 |
| Serie di custodie | BC |
| Famiglia di prodotti | BC 53,6.. |
| Numero di poli max. | 32 (passo: 2,5 mm) |
| 24 (passo: 3,5 mm) | |
| 20 (passo: 5 mm) | |
| 12 (passo: 7,5 mm) | |
| Esecuzione | Parte superiore custodia (U22) con feritoie di ventilazione |
| Apertura di ventilazione disponibile | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Disegno quotato |  |
| Larghezza | 53,6 mm |
| Altezza | 89,7 mm |
| Profondità | 49,78 mm |
| Unità modulare | 3 TE |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | Policarbonato |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Numero degli alloggiamenti dei circuiti stampati | 6 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Inserire a scatto |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| larghezza (EF000008) | 53.6 mm |
| altezza (EF000040) | 89.7 mm |
| profondità (EF000049) | 49.78 mm |
