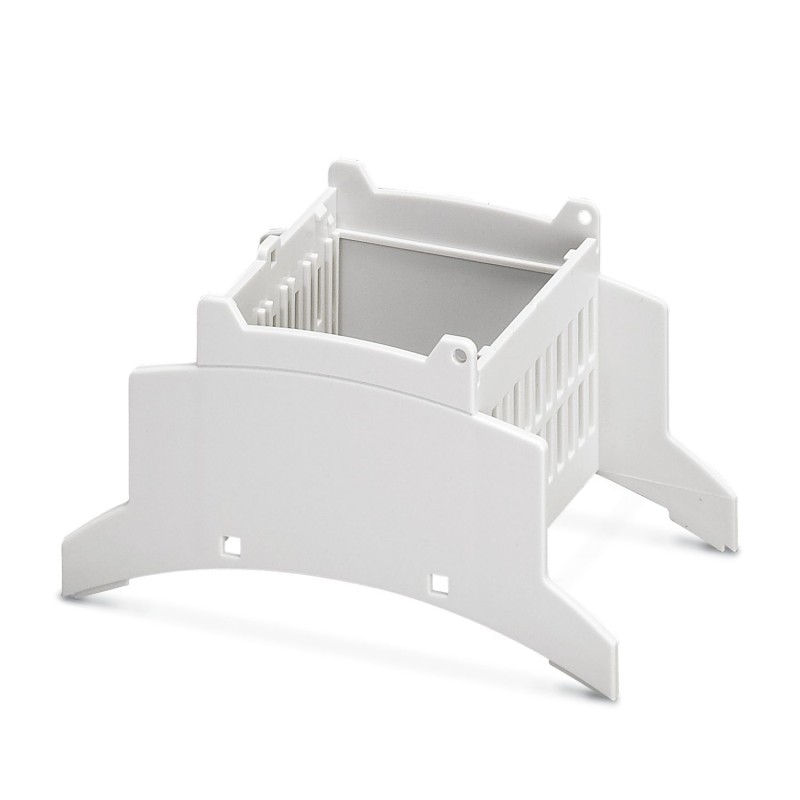

BC 53,6 OT U22 KMGY 2896429 PHOENIX CONTACT Capot de boîtier
BC 53,6 OT U22 KMGY
2896429
PHOENIX_CONTACT
10
Capot de boîtier
Boîtier de rail pour utilisation dans les distributeurs d’installation selon DIN 43880, Dessus du boîtier (U22) avec fentes d’aération, Profondeur d’installation de la technique de raccordement : 22,35 mm, largeur : 53,6 mm, hauteur : 89,7 mm, profondeur : 49,78 mm, couleur : gris clair (7035)
Boîtier électronique sur rail DIN pour l'utilisation dans les répartiteurs d'installation suivant la norme DIN 43880, Partie supérieure du boîtier (U22) avec fentes d'aération, Profondeur de montage de la technique de raccordement : 22,35 mm, largeur: 53,6 mm, hauteur: 89,7 mm, profondeur: 49,78 mm, coloris: gris clair (similaire à RAL 7035)
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN pour l'utilisation dans les répartiteurs d'installation suivant la norme DIN 43880 |
| Série de boîtiers | BC |
| Gamme de produits | BC 53,6.. |
| Nombre de pôles maximum | 32 (pas: 2,5 mm) |
| 24 (pas: 3,5 mm) | |
| 20 (pas: 5 mm) | |
| 12 (pas: 7,5 mm) | |
| Version | Partie supérieure du boîtier (U22) avec fentes d'aération |
| Ouverture de ventilation disponible | oui |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Dessin coté |  |
| Largeur | 53,6 mm |
| Hauteur | 89,7 mm |
| Profondeur | 49,78 mm |
| Graduation | 3 UL |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | gris clair (RAL 7035) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | polycarbonate |
| Qualité de surface | non traité |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 95 % |
| Nombre de supports de circuits imprimés | 6 |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Encliqueter |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Largeur (EF000008) | 53.6 mm |
| Hauteur (EF000040) | 89.7 mm |
| Profondeur (EF000049) | 49.78 mm |
