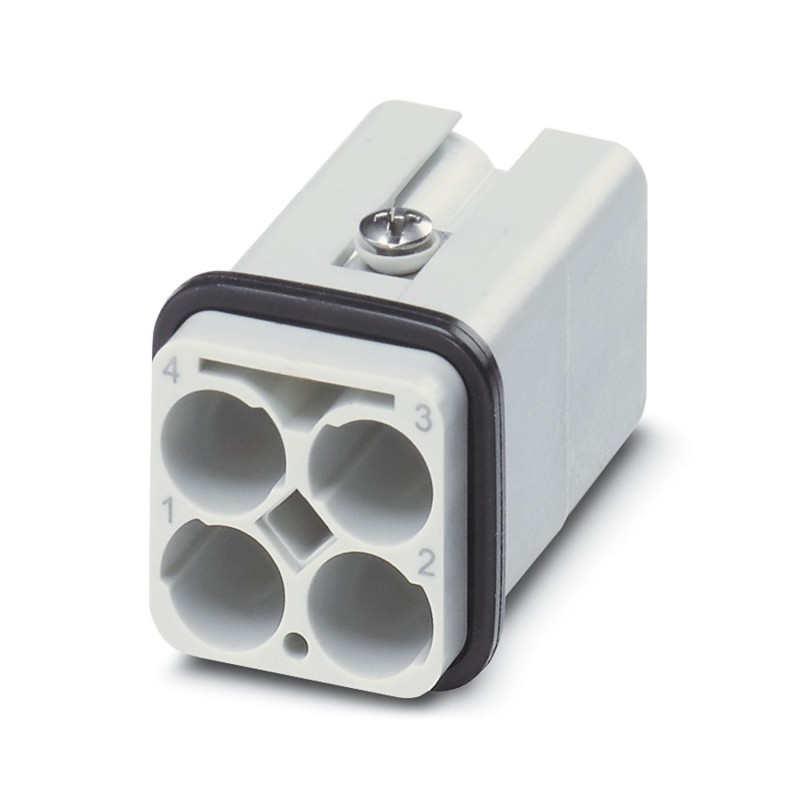

HC-Q04-I-CT-M 1419898 PHOENIX CONTACT Contattare inserire
HC-Q04-I-CT-M
1419898
PHOENIX_CONTACT
Contattare inserire
Inserto portacontatti, numero di poli: 4, grandezza: D7, numero di collegamenti per polo: 1, Maschio, Collegamento a crimpare, 830 V, 40 A, 1,5 mm² ... 6 mm², applicazione: potenza, adatto solo per custodie in plastica
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento diciannove mila otto cento novanta otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 507 (C-2-2017) |
| GTIN | 4055626256177 |
| Peso per Pezzo (escluso imballaggio) | 12.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta nove |
| Paese di origine | CN (Cina) |
Generale
| Nota | |
|---|---|
| Ordine contatti a crimpare separatamente | |
| Metodo di connessione | Crimpare |
| Numero di connessioni per posizione | Uno |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Numero di posizioni | Quattro |
| Inserimento/estrazione cicli | ≥ 500 |
| Dimensioni | D7 |
| Contatto numerazione | 1 - 4 |
| Sezione conduttore | 1,5 mm2 ... 6 mm2 |
| Sezione di collegamento AWG | 16 10 ... |
| Lunghezza di spelatura del singolo filo | 9 mm (1.5 ... 6.0 mm2) |
| Istruzioni di montaggio | Per assicurare il corretto utilizzo, montaggio nell'alloggiamento con protezione IP54 o meglio è richiesto |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il riscaldamento dei contatti) |
|---|
Dati di materiale
| Materiale di tenuta | NBR |
|---|---|
| Materiale a contatto con il | Lega di rame |
| Superficie di contatto del materiale | Ag |
| Contattare il vettore materiale | PC |
Caratteristiche elettriche
| Tensione nominale (III/3) | 830 V |
|---|---|
| Tensione d'impulso | 8 kV |
| Corrente nominale | 40 Un |
Norme e Regolamenti
| Di costruzione e di prova norme | DIN VDE 0627/86 |
|---|---|
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta un mille due centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille due centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila due cento cinque
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 4 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 4 |
| diametro del contatto maschio (EF007320) | 4 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 40 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 830 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 21 mm |
| altezza (EF000040) | 40 mm |
| profondità (EF000049) | 21 mm |
