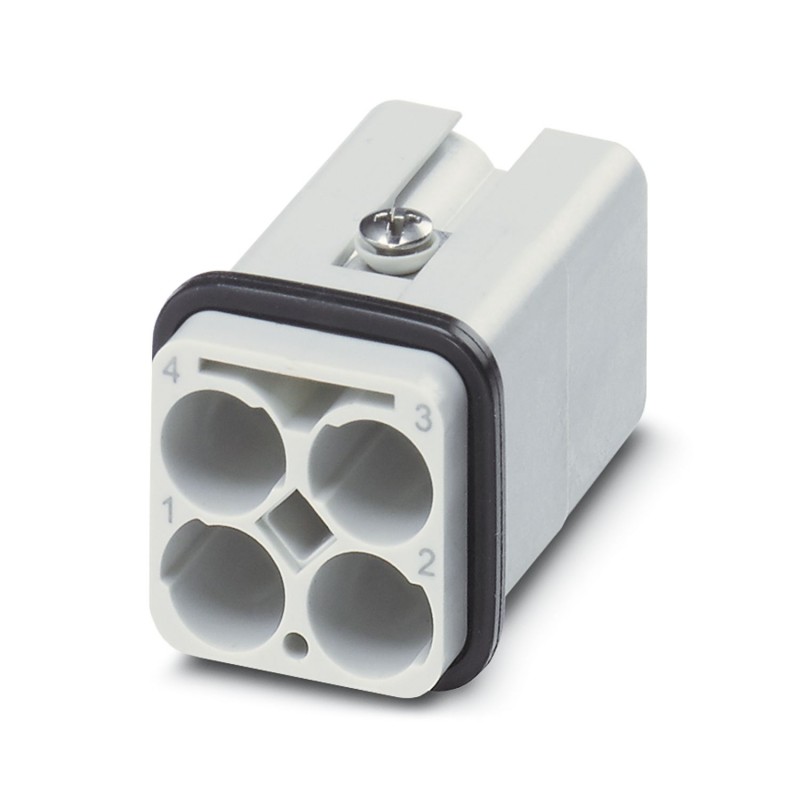

HC-Q04-I-CT-M 1419898 PHOENIX CONTACT Контактная вставка
HC-Q04-I-CT-M
1419898
PHOENIX_CONTACT
Контактная вставка
Контактная вставка, количество полюсов: 4, размер: D7, количество соединений на полюсе: 1, Вилка, Обжимное соединение, 830 В, 40 А, 1,5 мм² ... 6 мм², применение: Мощность, подходит только для пластиковых корпусов
Контактная вставка, количество контактов: 4, размер: D7, количество соединений в позиции: 1, Контакт, Обжимное соединение, 830 В, 40 А, 1,5 мм2 ... 6 мм2, применение: Питание, Подходит только для пластиковых корпусов, четыре варианта кодирования
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста девятнадцать тысяч восемьсот девяносто восемь |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 507 (С-2-2017) |
| ГНТП | 4055626256177 |
| Вес / шт. (без упаковки) | 12.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто девять |
| Страна происхождения | СN (Китай) |
Общие
| Примечание | |
|---|---|
| Заказать отдельно обжимные контакты | |
| Способ подключения | Обжимное соединение |
| Количество подключений на позицию | Один |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Количество позиций | Четыре |
| Циклы ввода/вывода | ≥ 500 |
| Размер | Д7 |
| Контакт нумерация | 1 - 4 |
| Поперечное сечение проводника | Мм2 1.5 ... 6 мм2 |
| Поперечное сечение соединительных проводов СРГ | 16 ... 10 |
| Длина зачистки отдельных проводов | 9 мм (1,5 ... 6,0 мм2) |
| Инструкции по сборке | Для обеспечения правильной эксплуатации, монтажа в корпусе с защитой IP54 или лучше требуется |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -40 °C ... 125 °С (включая нагрев контакта) |
|---|
Материал
| Материал уплотнения | Бутадиен-нитрильный Каучук |
|---|---|
| Материал контакта | Медный сплав |
| Контактная поверхность материал | АГ |
| Материал контактодержателя | ПК |
Электрические характеристики
| Номинальное напряжение (в III/3) | 830 в |
|---|---|
| Номинальное импульсное напряжение | 8 кв |
| Номинальный ток | 40 а |
Стандартов и правил
| Конструкционные и тестирование требования | ДИН ВДЕ 0627/86 |
|---|---|
| ВДЕ 0110/02 ДИН.79 | |
| С VDE 0110-1 ДИН/04.97 | |
| МЭК 60664-1 И IEC 60512 ДИН | |
| МЭК 60352 | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч двести пять
| Характеристика | Значение |
|---|---|
| Number of power contacts (EF012216) | 4 |
| Number of control contacts (EF012217) | 0 |
| Contact insert without contacts (EF007324) | Yes |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 4 |
| Diameter plug-in contact (EF007320) | 4 mm |
| Material connector insert (EF007545) | Thermoplastic |
| Rated current In (EF008250) | 40 A |
| Ambient temperature (EF002386) | 125 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 830 V |
| Rated surge voltage (EF002993) | 8 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Crimp connection |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 1.5 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 1.5 mm² |
| Material of contact surface (EF004020) | Other |
| Material of contact insert (EF008521) | Thermoplastic |
| Material contact (EF007544) | Other copper alloys |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Min. number of insertion cycles (EF012212) | 500 |
| Width (EF000008) | 21 mm |
| Height (EF000040) | 40 mm |
| Depth (EF000049) | 21 mm |
