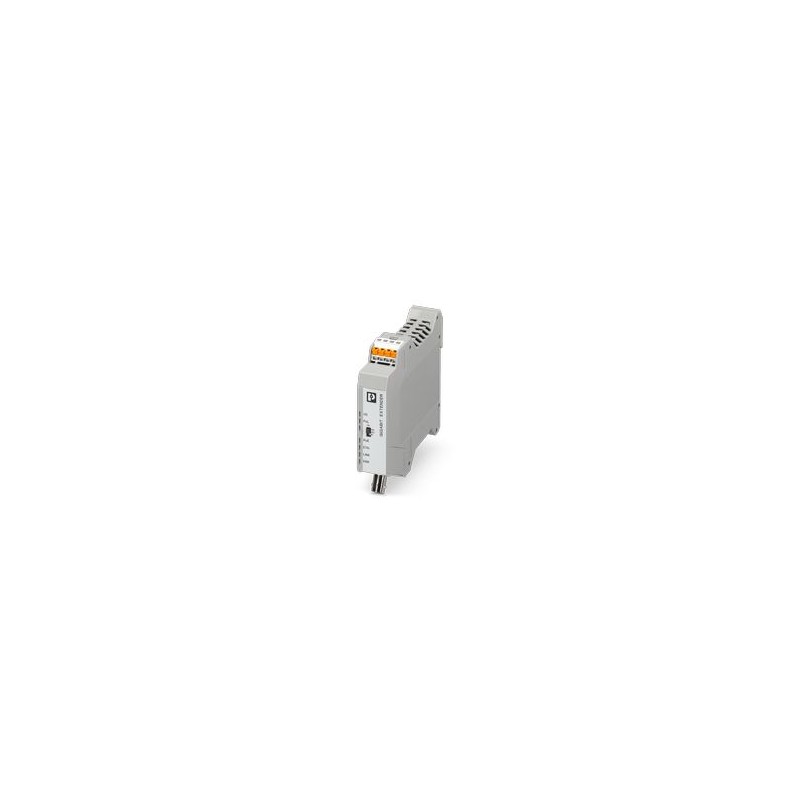

EXTENDER 2010 ETH COAX-G 1319320 PHOENIX CONTACT Estensore Gigabit Ethernet, espansione di rete con cavo coa..
EXTENDER 2010 ETH COAX-G
1319320
PHOENIX_CONTACT
Estensore Gigabit Ethernet, espansione di rete con cavo coassiale fino a 1 chilometro e larghezza di banda fino a 1 GBit/s, funzione Power over Link (PoL) per l'alimentazione di altri dispositivi tramite cavo coassiale, funzione Power over Ethernet (PoE)
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Extender Ethernet |
| MTTF | 293 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 134 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 55 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| Caratteristiche di isolamento | |
| Grado di inquinamento | 2 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Gigabit Ethernet-Extender secondo ITU G.9960 |
Caratteristiche elettriche
| Separazione galvanica | VCC (US+GND) // Ethernet (PoE) // G.hn (senza PoL) // FE |
| Tipo di rete | Linea dedicata |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kV AC (50 Hz, 1 min.) |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 57 V DC |
| Tensione nominale | 24 V DC (Senza PoL, senza PoE) |
| 48 V DC (Con PoL o con PoE) | |
| Potenza assorbita | ≤ 7,5 W (Senza PoL, senza PoE) |
| ≤ 37,5 W (Senza PoL, con PoE) | |
| ≤ 37,5 W (Con PoL, senza PoE) | |
| ≤ 82,5 W (Con PoL, con PoE) | |
| Circuito di protezione | Protezione da sovraccarico, protezione da inversione di polarità; Protezione interna del dispositivo: 2x 5 AF, diodi in serie interni |
Dati di collegamento
| Sezione conduttore AWG | (convertito secondo IEC) |
| Alimentazione | |
| Collegamento | Connessione a molla Push-in |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (Cavi PoL secondo DIN VDE 0100, parte 523) | |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (Cavi PoL secondo DIN VDE 0100, parte 523) | |
| Sezione conduttore flessibile [AWG] | 24 ... 16 |
| Lunghezza di spelatura | 10 mm |
Interfacce
| Segnale | Ethernet |
| Funzionalità di base | Gigabit Ethernet-Extender secondo ITU G.9960 |
| Dati: Interfaccia Ethernet, 10/100/1000Base-T(X) secondo IEEE 802.3 | |
| Velocità di trasmissione seriale | 10/100/1000 MBit/s |
| Collegamento | Connettore femmina RJ45, schermato |
| Numero di canali | 1 |
| Lunghezza di trasmissione | < 100 m (twisted pair schermato) |
| Protocolli | A protocollo trasparente per TCP/IP, IPv4 e IPv6 |
| Potenza di uscita massima | 15 W (a ≤55 °C) |
| 30 W (a ≤50 °C) | |
| Dati: Interfaccia G.hn secondo ITU G.9960 | |
| Velocità di trasmissione | ≤ 1000 MBit/s (A seconda della qualità della linea dati) |
| Collegamento | Connettore femmina BNC per cavo coassiale |
| Lunghezza di trasmissione | ≤ 1000 m (A seconda della qualità della linea dati) |
| Metodo di trasferimento | Procedura dell'onda portante QAM (quadrature amplitude modulation) |
| Potenza d'uscita | ≤ 91 W (Con PoL) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 23 mm |
| Altezza | 101 mm |
| Profondità | 115 mm |
Indicazioni materiale
| Materiale | PA 6.6-FR |
| Classe di combustibilità a norma UL 94 | V0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Montaggio isolato, senza PoE) |
| -40 °C ... 55 °C (Montaggio isolato, PoE fino a 15 W) | |
| -40 °C ... 50 °C (Montaggio isolato, PoE fino a 30 W) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
Dati EMC
| Immunità ai disturbi | EN 55035 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 61000-6-4, classe A, campo di impiego industria |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Scarica indiretta | ± 6 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz (80% di modulazione di ampiezza con 1 kHz) |
| Intensità di campo | 10 V/m |
| Frequenza | 3 GHz ... 6 GHz (80% di modulazione di ampiezza con 1 kHz) |
| Intensità di campo | 3 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2,2 kV |
| Segnale | ± 2,2 kV (Ethernet, G.hn) |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV (Cavo di alimentazione non schermato, simmetrico) |
| ± 1 kV (Cavo di alimentazione non schermato, asimmetrico) | |
| Segnale | ± 1 kV (Segnale Ethernet / asimmetrico: cavo Ethernet schermato) |
| ± 4 kV (Segnale Ethernet / asimmetrico: linea a terra, cavo G.hn non schermato) | |
| ± 2 kV (Segnale Ethernet / simmetrico: linea a linea, cavo G.hn non schermato) | |
| ± 4 kV (Cavi per telecomunicazioni, simmetrici, non schermati, con protezione primaria) | |
| ± 1 kV (Cavi per telecomunicazioni, simmetrici, non schermati, senza protezione primaria) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 0,15 MHz ... 80 MHz (80% di modulazione di ampiezza con 1 kHz) |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
Montaggio
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | Per consentire la circolazione dell'aria montare il dispositivo isolato con una distanza di almeno un centimetro su tutti i lati da altri dispositivi. |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
