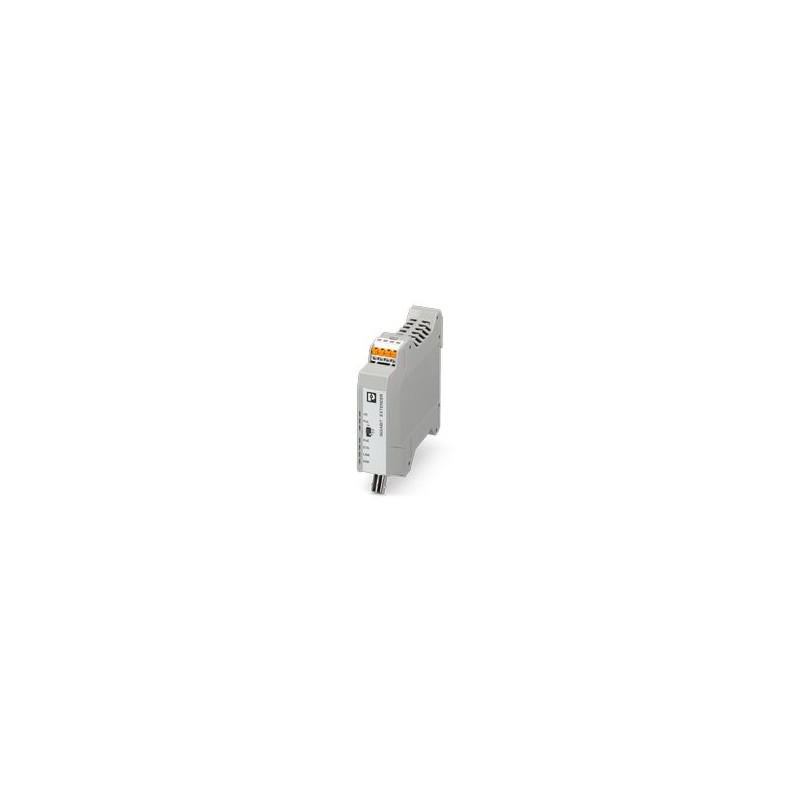

EXTENDER 2010 ETH COAX-G 1319320 PHOENIX CONTACT Extensor Ethernet Gigabit, ampliación de red con cable coax..
EXTENDER 2010 ETH COAX-G
1319320
PHOENIX_CONTACT
Extensor Ethernet Gigabit, ampliación de red con cable coaxial hasta 1 kilómetro y ancho de banda hasta 1 GBit/s, función Power over Link (PoL) para la alimentación de tensión de otros equipos mediante el cable coaxial, función Power over Ethernet (PoE)
Material de instalación de redes de telecomunicación DNT / FNT > Módulo para componente de red activo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Extensores Ethernet |
| MTTF | 293 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 134 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 55 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
Propiedades de sistema
| Funcionalidad | |
| Funcionalidad básica | Extensores Ethernet Gigabit según ITU G.9960 |
Propiedades eléctricas
| Separación galvánica | VCC (US+GND) // Ethernet (PoE) // G.hn (sin PoL) // FE |
| Tipo de red | Comunicación directa |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kV AC (50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 18 V DC ... 57 V DC |
| Tensión nominal de alimentación | 24 V DC (Sin PoL, sin PoE) |
| 48 V DC (Con PoL o con PoE) | |
| Consumo de potencia | ≤ 7,5 W (Sin PoL, sin PoE) |
| ≤ 37,5 W (Sin PoL, con PoE) | |
| ≤ 37,5 W (Con PoL, sin PoE) | |
| ≤ 82,5 W (Con PoL, con PoE) | |
| Circuito de protección | Protección contra sobrecarga, protección de polaridad inversa; Protección interna del equipo: 2x 5 AF, diodo de serie interno |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Alimentación | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (Cables PoL según DIN VDE 0100, parte 523) | |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (Cables PoL según DIN VDE 0100, parte 523) | |
| Sección de cable flexible [AWG] | 24 ... 16 |
| Longitud a desaislar | 10 mm |
Interfaces
| Señal | Ethernet |
| Funcionalidad básica | Extensores Ethernet Gigabit según ITU G.9960 |
| Datos: Interfaz Ethernet, 10/100/1000Base-T(X) según IEEE 802.3 | |
| Velocidad de transmisión serie | 10/100/1000 MBit/s |
| Tipo de conexión | Hembra RJ45, apantallada |
| Número de canales | 1 |
| Longitud de transmisión | < 100 m (par trenzado apantallado) |
| Protocolos soportados | Protocolo transparente para TCP/IP, IPv4 e IPv6 |
| Potencia salida máxima | 15 W (a ≤55 °C) |
| 30 W (a ≤50 °C) | |
| Datos: Interfaz G.hn conforme a ITU G.9960 | |
| Velocidad de transmisión | ≤ 1000 MBit/s (Según la calidad de la línea de datos) |
| Tipo de conexión | Conector hembra BNC para cable coaxial |
| Longitud de transmisión | ≤ 1000 m (Según la calidad de la línea de datos) |
| Procedimiento de transmisión | Procedimiento de la frecuencia portadora QAM (modulación de amplitud en cuadratura) |
| Potencia de salida | ≤ 91 W (Con PoL) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 23 mm |
| Altura | 101 mm |
| Profundidad | 115 mm |
Datos del material
| Material | PA 6.6-FR |
| Clase de inflamabilidad según UL 94 | V0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C (Independiente, sin PoE) |
| -40 °C ... 55 °C (Independiente, PoE hasta 15 W) | |
| -40 °C ... 50 °C (Independiente, PoE hasta 30 W) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
Datos CEM
| Resistencia a interferencias | EN 55035 |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 61000-6-4, clase A, campo de aplicación industria |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Descarga indirecta | ± 6 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 3 GHz (80 % de modulación de amplitud con 1 kHz) |
| Intensidad de campo | 10 V/m |
| Gama de frecuencias | 3 GHz ... 6 GHz (80 % de modulación de amplitud con 1 kHz) |
| Intensidad de campo | 3 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2,2 kV |
| Señal | ± 2,2 kV (Ethernet, G.hn) |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV (cable de alimentación sin apantallar, simétrico) |
| ± 1 kV (cable de alimentación sin apantallar, asimétrico) | |
| Señal | ± 1 kV (Señal Ethernet / asimétrica: cable Ethernet apantallado) |
| ± 4 kV (Señal Ethernet / asimétrica: cable contra tierra, cable G.hn sin apantallar) | |
| ± 2 kV (Señal Ethernet / simétrica: cable contra cable, cable G.hn sin apantallar) | |
| ± 4 kV (Líneas de telecomunicaciones, simétricas, no apantalladas, con protección primaria) | |
| ± 1 kV (Líneas de telecomunicaciones, simétricas, no apantalladas, sin protección primaria) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz (80 % de modulación de amplitud con 1 kHz) |
| Observación | Criterio A |
| Tensión | 10 V |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Montaje
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Para permitir la circulación del aire, monte el equipo de forma independiente con al menos un centímetro de distancia con respecto a todos los lados de los demás equipos. |
| Posición para el montaje | vertical (carril horizontal) |
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sí |
| Fast Ethernet (EF003536) | No |
| Método de construcción (EF000767) | Otros |
| Altura (EF000040) | 106.115298 mm |
| Anchura (EF000008) | 22.6 mm |
| Profundidad (EF000049) | 114.8188 mm |
