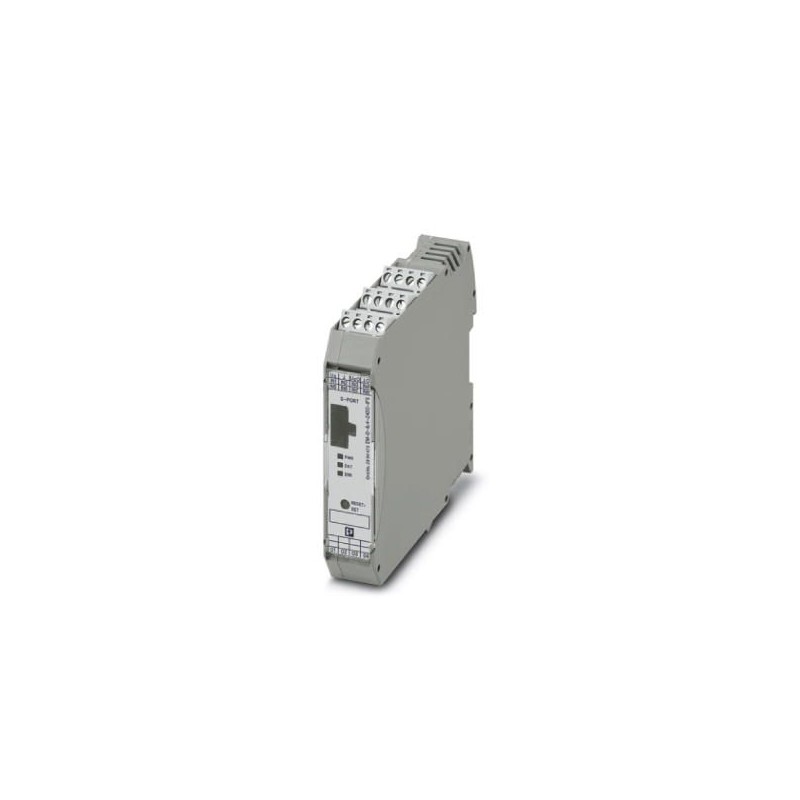

EM-D-8/4-24DC-IFS 2904473 PHOENIX CONTACT Modulo di espansione
EM-D-8/4-24DC-IFS
2904473
PHOENIX_CONTACT
Modulo di espansione
Il modulo di espansione offre ingressi e uscite digitali per le applicazioni più complesse con apparecchiature di interfaccia di sistema (IFS) per l'elaborazione di segnali aggiuntivi sul campo. Facile collegamento tramite connettore bus ferroviario come slave a un gateway di collegamento IFS.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904473 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK772Z - |
| Pagina catalogo | Pagina 17 (C_5_2017) |
| GTIN | 4046356826051 |
| Peso per pezzo (confezione esclusa) | 99,990 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Alimentazione delle apparecchiature
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % ... +25 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | 85 mA (più corrente di carico delle uscite) |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni |
Ingressi digitali
| Numero | 8 |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC ±20 % |
| Corrente di lavoro di dimensionamento IC | 3 mA |
| Circuito di protezione | Prot. contro inversione polarità |
Uscite digitali
| Denominazione | Uscite di commutazione |
|---|---|
| Numero | 4 |
| Nota sul circuito di protezione | Protezione con fusibile da 8 A max. |
| Tensione residua | 1 V |
| Max. tensione commutabile | 23 V DC (US- Ures.dell’uscita) |
| Max. corrente d'inserzione | 500 mA (per uscita) |
| Circuito di protezione | Protezione parallela contro inversione di polarità, prestare attenzione al fusibile |
Dati di collegamento alimentazione
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 12 ... 24 |
Interfaccia Service
| Denominazione collegamento | Attacco di programmazione |
|---|---|
| Collegamento | S-PORT (connettore femmina) |
| Numero collegamenti | 1 |
| N. poli | 12 |
Dati di collegamento sistema INTERFACE
| Denominazione collegamento | Sistema INTERFACE |
|---|---|
| Collegamento | Connettori bus |
| Numero collegamenti | 1 |
| N. poli | 5 |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | IP20 |
| Norme/Disposizioni | EN 61131-2 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Tipo di montaggio | Montaggio su guida |
| Materiale custodia | Poliammide PA non rinforzato |
| Colore | grigio |
Interfaccia seriale
| Interfaccia 1 | Interfaccia IFS |
|---|---|
| Velocità di trasmissione seriale | 76,8 kBit/s |
| Collegamento | Connettori bus |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -35 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -35 °C ... 80 °C |
Normative e prescrizioni
| Norme/Disposizioni | EN 61131-2 |
|---|---|
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027242604eCl@ss 4.127242604eCl@ss 5.027242604eCl@ss 5.127379100eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 8 |
| numero di uscite digitali (EF001993) | 4 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| corrente d'entrata per segnale 1 (EF001428) | 0.003 mA |
| tensione ammessa nell'ingresso (EF007554) | 19.2 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 0.5 A |
| tipo di tensione d'uscita (EF008222) | DC |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 22.65 mm |
| altezza (EF000040) | 108.028528 mm |
| profondità (EF000049) | 113.801091 mm |
