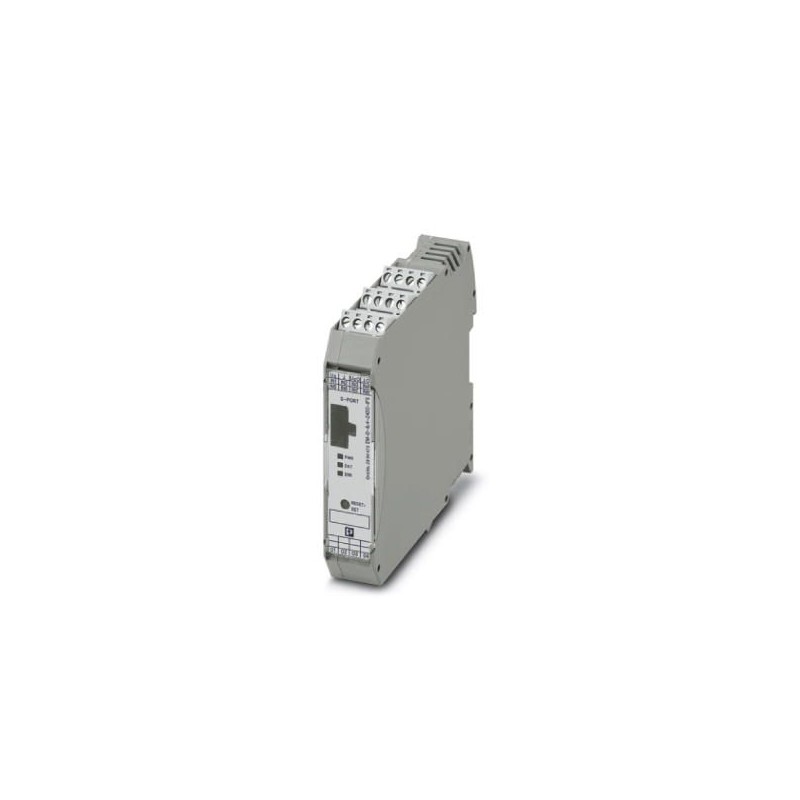

EM-D-8/4-24DC-IFS 2904473 PHOENIX CONTACT Module d'extension
EM-D-8/4-24DC-IFS
2904473
PHOENIX_CONTACT
Module d'extension
Le module d’extension vous offre des entrées et des sorties numériques pour les applications les plus complexes avec un équipement d’interface système (IFS) pour le traitement de signaux supplémentaires sur le terrain. Connexion facile via un connecteur de bus ferroviaire en tant qu’esclave à une passerelle de liaison IFS.
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2904473 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 17 (C-5-2017) |
| GTIN | 4046356826051 |
| Poids par pièce (hors emballage) | 0,100 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Alimentation des modules
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % ... +25 % |
|---|---|
| Courant d'alimentation de commande assigné IS | 85 mA (plus courant de charge des sorties) |
| Circuit de protection | Protection contre inversions de polarité |
| Protection antisurtension |
Entrées tout-ou-rien
| Quantité | 8 |
|---|---|
| Tension de commande assignée UC | 24 V DC ±20 % |
| Courant de commande assigné IC | 3 mA |
| Circuit de protection | Protection contre inversions de polarité |
Sorties TOR
| Dénomination | Sorties de couplage |
|---|---|
| Quantité | 4 |
| Remarque circuit de protection | Protection avec un fusible F de 8 A max |
| Tension résiduelle | 1 V |
| Tension de commutation maximale | 23 V DC (US- URésidde la sortie) |
| Courant de commutation maximal | 500 mA (par sortie) |
| Circuit de protection | Faire attention à la protection parallèle contre inversions de polarité, au fusible |
Caractéristiques de raccordement de l'alimentation
| Dénomination connexion | Alimentat. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 12 ... 24 |
Interface service
| Dénomination connexion | Port de programmation |
|---|---|
| Type de raccordement | S-PORT (connecteur femelle) |
| Nombre de connexions | 1 |
| Nombre de pôles | 12 |
Caractéristiques de raccordement du système INTERFACE
| Dénomination connexion | Système INTERFACE |
|---|---|
| Type de raccordement | Connecteur-bus sur profilé |
| Nombre de connexions | 1 |
| Nombre de pôles | 5 |
Généralités
| Mode de fonctionnement | 100 % ED |
|---|---|
| Indice de protection | IP20 |
| Normes/Prescriptions | EN 61131-2 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Type de montage | Montage sur profilé |
| Matériau du boîtier | Polyamide PA non renforcé |
| Coloris | gris |
Interface série
| Interface 1 | Interface IFS |
|---|---|
| Débit série | 76,8 kbit/s |
| Type de raccordement | Connecteur-bus sur profilé |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -35 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027242604eCl@ss 4.127242604eCl@ss 5.027242604eCl@ss 5.127379100eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 4 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Courant d'entrée au signal 1 (EF001428) | 0.003 mA |
| Tension admissible à l'entrée (EF007554) | 19.2 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Autre |
| Courant de sortie (EF003202) | 0.5 A |
| Type de tension de sortie (EF008222) | CC |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 22.65 mm |
| Hauteur (EF000040) | 108.028528 mm |
| Profondeur (EF000049) | 113.801091 mm |
