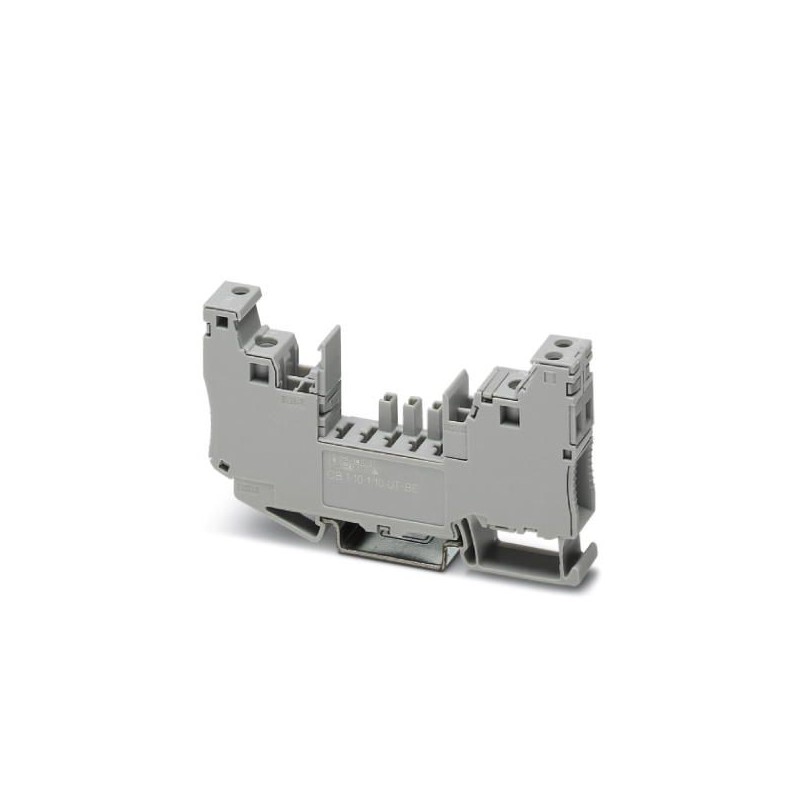

CB 1/10-1/10 UT-BE 2801305 PHOENIX CONTACT Elemento base
CB 1/10-1/10 UT-BE
2801305
PHOENIX_CONTACT
10
Elemento base
Elemento di base con tecnologia di collegamento a vite per interruttore di protezione dell'apparecchio CB ...
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2801305 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CLA193 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 331 (C_4_2017) |
| GTIN | 4046356769198 |
| Peso per pezzo (confezione esclusa) | 39,420 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | ID (Indonesia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
|---|---|
| Grado di protezione | IP30 (Campo di azionamento) |
Generalità
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio |
| Tipo | Elemento base, montaggio su guida DIN |
Dati elettrici
| Tensione nominale UN | 277 V |
|---|---|
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Tensione di dimensionamento | 277 V (AC) |
| 80 V (DC) | |
| Corr. di dimensionam. IN | 16 A |
| Tensione d'isolamento nominale Ui | 277 V AC |
| Cicli di manovra | 100 |
Dati di connessione
| Denominazione collegamento | Connessione 1 |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| Denominazione collegamento | Connessione 2 |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| Denominazione collegamento | Connessione 12 / 11 / 14 |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 9 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 12.3 mm |
| altezza (EF000040) | 90.8 mm |
| profondità (EF000049) | 70 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 277 V |
| corrente nominale (EF000001) | 16 A |
| limitazione di corrente attiva x IN (EF011922) | 0 |
| con contatto telecomunicazioni (EF000422) | Sì |
| temperatura ambiente durante il funzionamento (EF007515) | -30 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801305-CB 1/10-1/10 UT-BE | 548 Kbytes |
|
