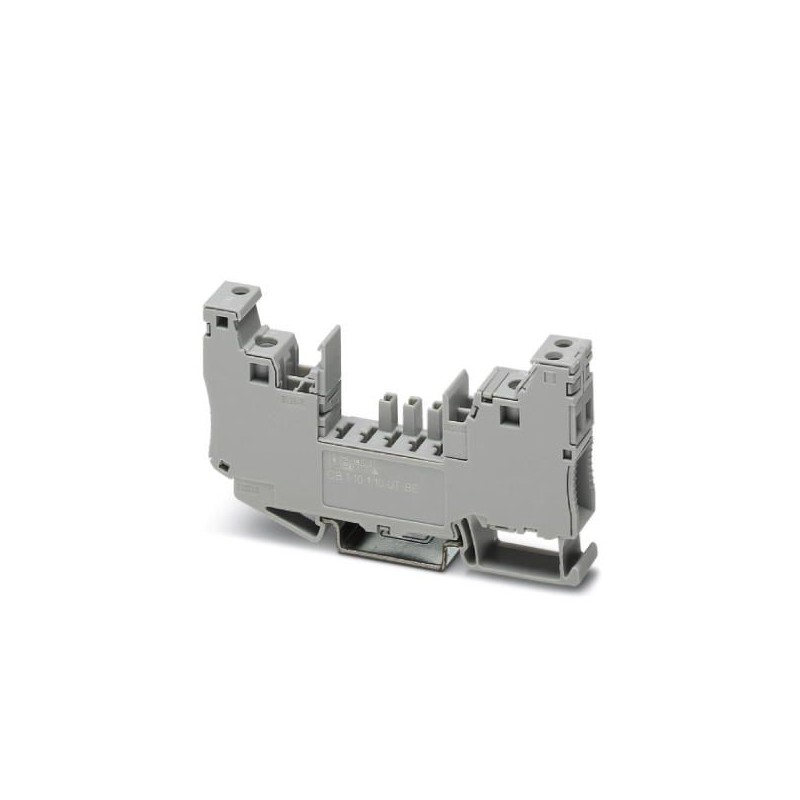

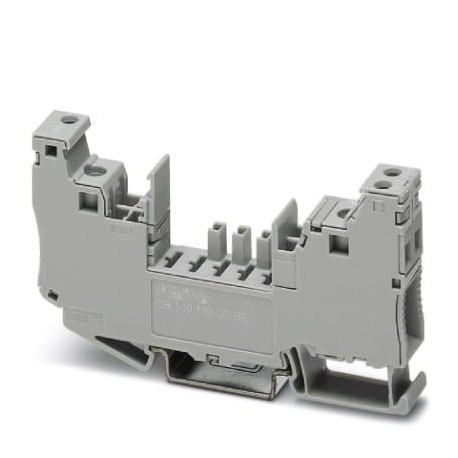

CB 1/10-1/10 UT-BE 2801305 PHOENIX CONTACT Elemento de base con técnica de conexión por tornillo para interr..
CB 1/10-1/10 UT-BE
2801305
PHOENIX_CONTACT
10
Elemento de base con técnica de conexión por tornillo para interruptor de protección del aparato CB ...
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2801305 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CLA193 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 331 (C_4_2017) |
| EAN | 4046356769198 |
| Peso por unidad (sin incluir el embalaje) | 39,420 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | ID (Indonesia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
|---|---|
| Índice de protección | IP30 (Rango de accionamiento) |
Generalidades
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | gris |
| Construcción | Elemento de base, montaje sobre carril |
Datos eléctricos
| Tensión nominal UN | 277 V |
|---|---|
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Tensión de dimensionamiento | 277 V (AC) |
| 80 V (DC) | |
| Corriente asignada IN | 16 A |
| Tensión asignada de aislamiento Ui | 277 V AC |
| Ciclos de enchufe | 100 |
Datos de conexión
| Denominación Conexión | Conexión 1 |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Denominación Conexión | Conexión 2 |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Denominación Conexión | Conexión 12 / 11 / 14 |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 9 mm |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 12.3 mm |
| Altura (EF000040) | 90.8 mm |
| Profundidad (EF000049) | 70 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 277 V |
| Intensidad nominal (EF000001) | 16 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
