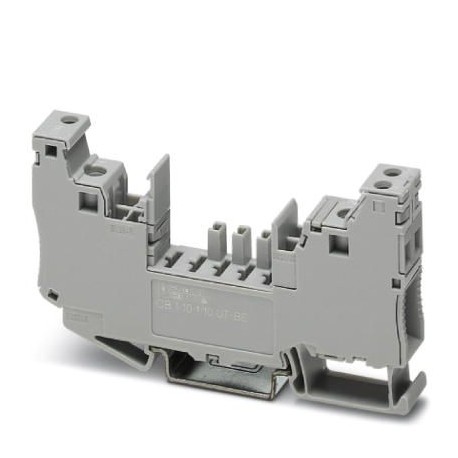

CB 1/10-1/10 UT-BE 2801305 PHOENIX CONTACT Base
CB 1/10-1/10 UT-BE
2801305
PHOENIX_CONTACT
10
Base
Elemento base com tecnologia de conexão a parafuso para interruptor de proteção de aparelhos CB ...
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801305 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 331 (C-4-2017) |
| GTIN | 4046356769198 |
| Peso por unidade (exclusive embalagem) | 39,420 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | ID (Indonésia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -30 °C ... 60 °C |
|---|---|
| Grau de proteção | IP30 (Faixa de ativação) |
Geral
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza |
| Formato | Elemento de base, montagem em trilho de fixação |
Dados elétricos
| Tensão UN | 277 V |
|---|---|
| Tensão de teste | 2,5 kV |
| Tensão nominal | 277 V (AC) |
| 80 V (DC) | |
| Corrente nominal IN | 16 A |
| Tensão nominal de isolação Ui | 277 V AC |
| Ciclos de encaixe | 100 |
Dados de conexão
| Denominação conexão | Conexão 1 |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 6 |
| Denominação conexão | Conexão 2 |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 6 |
| Denominação conexão | Conexão 12 / 11 / 14 |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 9 mm |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 12.3 mm |
| Altura (EF000040) | 90.8 mm |
| Profundidade (EF000049) | 70 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 277 V |
| Corrente nominal (EF000001) | 16 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -30 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801305-CB 1/10-1/10 UT-BE | 548 Kbytes |
|
