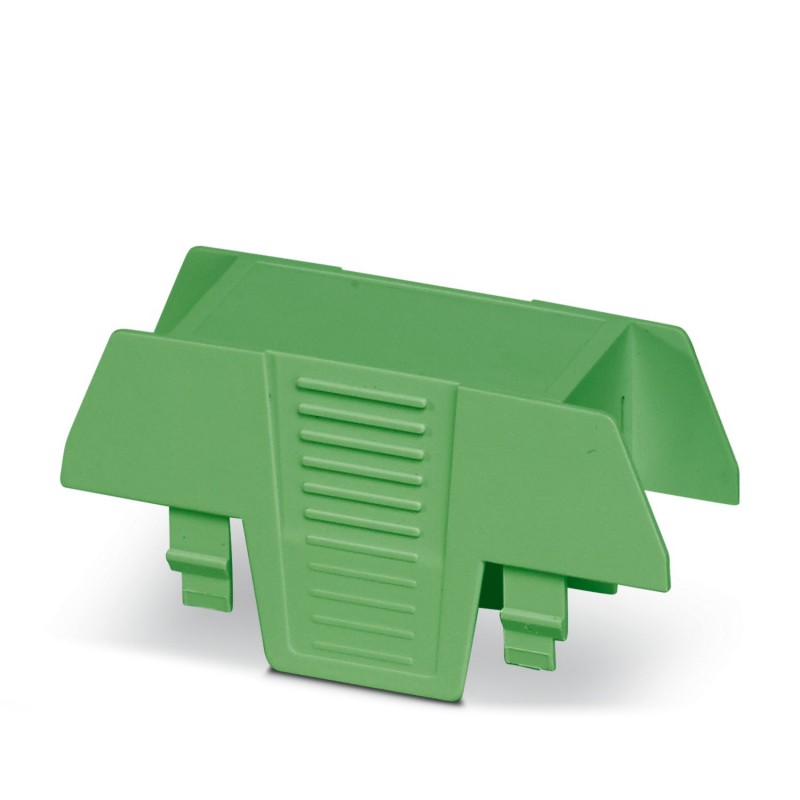

EH 22,5-C DS/ABS 2202199 PHOENIX CONTACT Parte superiore della custodia
EH 22,5-C DS/ABS
2202199
PHOENIX_CONTACT
10
Parte superiore della custodia
Scatola guida, parte superiore dell'alloggiamento, versione alta, foro di collegamento su entrambi i lati, larghezza: 22,6 mm, altezza: 75,26 mm, profondità: 36,95 mm, colore: verde (6021)
Custodie per guide DIN, Parte superiore della custodia, struttura alta, apertura di connessione su entrambi i lati, larghezza: 22,6 mm, altezza: 75,26 mm, profondità: 36,95 mm, colore: verde (simili RAL 6021)
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Parte superiore custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | EH |
| Famiglia di prodotti | EH..ABS.. |
| Numero di poli max. | 10 (passo: 3,5 mm) |
| Esecuzione | Parte superiore della custodia, struttura alta, apertura di connessione su entrambi i lati |
| Apertura di ventilazione disponibile | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Disegno quotato |  |
| Larghezza | 22,6 mm |
| Altezza | 75,26 mm |
| Profondità | 36,95 mm |
| Profondità dalla parte inferiore della superficie di appoggio | 19,95 mm |
| Colore (Custodia) | verde (RAL 6021) |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale custodia | ABS |
| Finitura superficiale | non trattato |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 80 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Tipo di montaggio | Inserire a scatto |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | verde |
| numero RAL (EF000116) | 6021 |
| larghezza (EF000008) | 22.6 mm |
| altezza (EF000040) | 75.26 mm |
| profondità (EF000049) | 36.95 mm |
