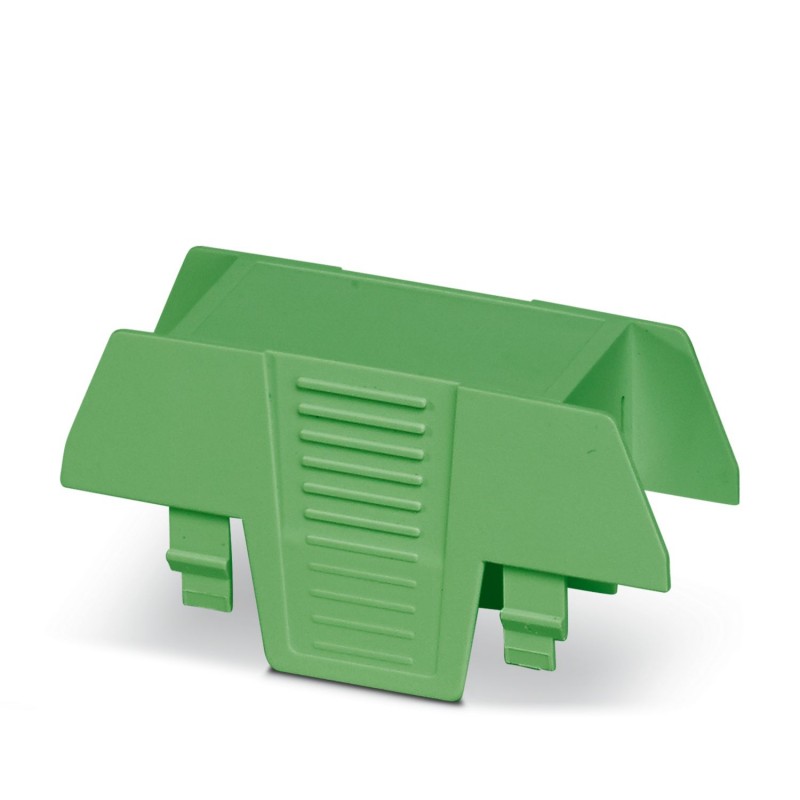

EH 22,5-C DS/ABS 2202199 PHOENIX CONTACT Capot de boîtier
EH 22,5-C DS/ABS
2202199
PHOENIX_CONTACT
10
Capot de boîtier
Boîte de rails, haut du boîtier, design haut, trou de connexion des deux côtés, largeur : 22,6 mm, hauteur : 75,26 mm, profondeur : 36,95 mm, couleur : vert (6021)
Boîtier électronique sur rail DIN, Partie supérieure du boîtier, design haut, ouverture de raccordement des deux côtés, largeur: 22,6 mm, hauteur: 75,26 mm, profondeur: 36,95 mm, coloris: vert (similaire à RAL 6021)
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | EH |
| Gamme de produits | EH..ABS.. |
| Nombre de pôles maximum | 10 (pas: 3,5 mm) |
| Version | Partie supérieure du boîtier, design haut, ouverture de raccordement des deux côtés |
| Ouverture de ventilation disponible | non |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Dessin coté |  |
| Largeur | 22,6 mm |
| Hauteur | 75,26 mm |
| Profondeur | 36,95 mm |
| Profondeur à partir de la surface d'appui de la partie inférieure | 19,95 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du boîtier | ABS |
| Qualité de surface | non traité |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 80 °C |
| Humidité rel. de l'air (stockage/transport) | 95 % |
| Type de fixation de circuits imprimés | Verrouillage |
| Type de montage | Encliqueter |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Vert |
| Numéro RAL (EF000116) | 6021 |
| Largeur (EF000008) | 22.6 mm |
| Hauteur (EF000040) | 75.26 mm |
| Profondeur (EF000049) | 36.95 mm |
