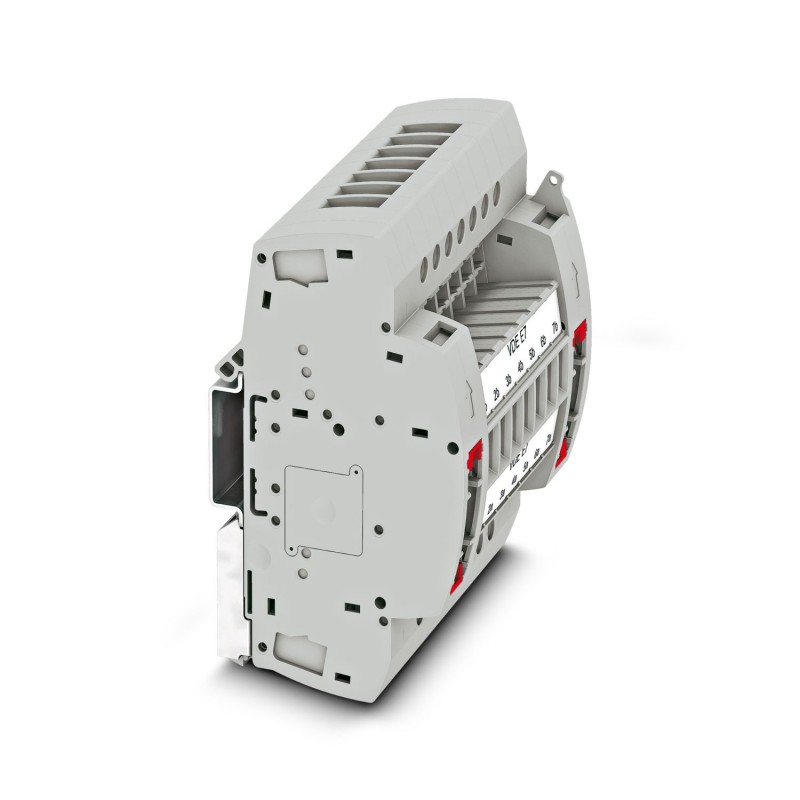

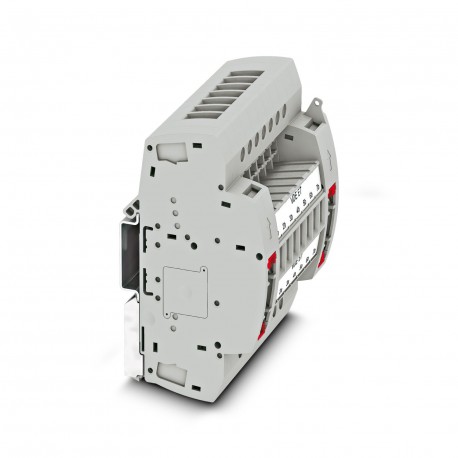

UTRE 6-2/E7 3069425 PHOENIX CONTACT Connettore a innesto di prova
UTRE 6-2/E7
3069425
PHOENIX_CONTACT
Connettore a innesto di prova
Striscia di spine di prova, con codifica VDE tipo E7, tensione nominale: 400 V, numero di collegamenti: 14, numero di poli: 7, tipo di collegamento: Collegamento a vite, 1° piano, Sezione dimensionale: 6 mm², sezione: 0,2 mm² - 10 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Connettore a innesto di prova, Codifica VDE tipo E7, tensione nominale: 400 V, numero di connessioni: 14, numero poli: 7, tipo di connessione: Connessione a vite, 1. piano, Sezione di dimensionamento: 6 mm2, sezione: 0,2 mm2 - 10 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Spina di prova per morsettiere
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Uno schema elettrico dettagliato è disponibile alla voce Downloads Varie |
| Tipo di prodotto | Presa per spina di prova |
| Numero di poli | 7 |
| Passo | 8,2 mm |
| Numero collegamenti | 14 |
| Numero di file | 1 |
| Potenziali | 7 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Tensione impulsiva di prova | 5 kV |
| Numero di connessioni per ogni piano | 14 |
| Sezione nominale | 6 mm² |
| 1. piano | |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A5 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 8 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 6 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 2,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 2,5 mm² |
| Corrente di carico massima | 30 A (con una sezione conduttore di 10 mm²) |
| Tensione nominale | 400 V AC/DC |
| Sezione nominale | 6 mm² |
| Larghezza | 89,7 mm |
| Altezza | 100 mm |
| Profondità | 56,5 mm |
| Profondità su NS 35/7,5 | 61,8 mm |
| Profondità su NS 35/15 | 69,3 mm |
| Passo | 8,2 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| lunghezza di asportazione isolamento (EF006824) | 10 mm |
| tensione nominale (EF000228) | 400 V |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| allineabile (EF006169) | No |
| numero di poli (EF001391) | 7 |
| distanza modulare (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3069425-UTRE 6-2/E7 | 107 Kbytes |
|
