PHOENIX_CONTACTConectividade armários industriais UTRE 6-2/E7 3069425 PHOENIX CONTACT Régua de conexão de teste

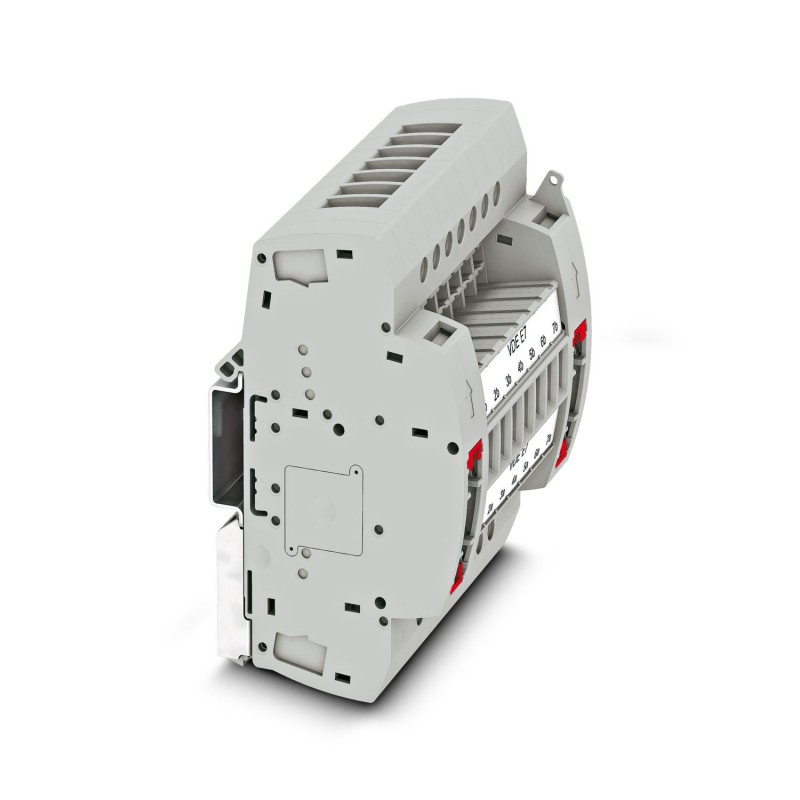

PHOENIX_CONTACT UTRE 6-2/E7 3069425 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

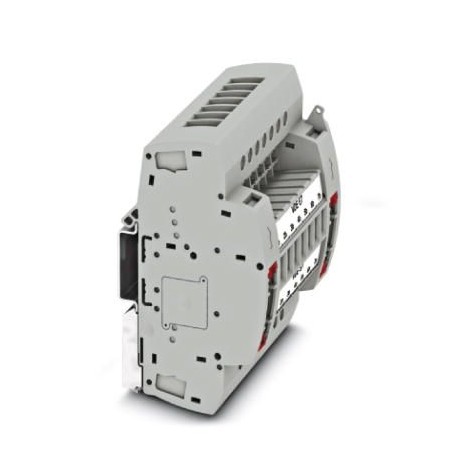

UTRE 6-2/E7 3069425 PHOENIX CONTACT Régua de conexão de teste

Referência: UTRE 6-2/E7

Código: 3069425

Fabricante: PHOENIX_CONTACT

Descrição:

Régua de conexão de teste
Régua de pinos de teste, com codificação VDE tipo E7, tensão nominal: 400 V, número de conexões: 14, número de polos: 7, tipo de conexão: Conexão roscada, 1º andar, Seção de dimensionamento: 6 mm², seção transversal: 0,2 mm² - 10 mm², classe de montagem: NS 35/7.5, NS 35/15, cor: cinza
Conector de encaixe de teste, codificação VDE tipo E7, tensão nominal: 400 V, número de conexões: 14, número de polos: 7, tipo de conexão: conexão a parafuso, 1. plano, dimensão da seção: 6 mm2, seção: 0,2 mm2 - 10 mm2, tipo de montagem: NS 35/7,5, NS 35/15, cor: cinza

Categorias:

  • Blocos de terminais > Adaptador para verificar blocos de terminais
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 198,66 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido3069425
Quantidade de embalagem (VPE)1 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
Página de catálogoPágina 608 (C-1-2017)
GTIN4046356943307
Peso por unidade (exclusive embalagem)99,990 GRM
Número do imposto alfandegário85369010
País de origemPL (Polônia)

Geral

ObservaçãoPoderá encontrar um esquema de circuitos detalhado em Downloads Diversos
Número de pólos7
Número de níveis1
Número de conexões14
Potenciais7
Bitola nominal6 mm²
Corcinza
Material isolantePA
Classe de inflamabilidade conforme UL 94V0
Tensão de choque de dimensionamento4 kV
Tensão de teste de impulso5 kV
Categoria de sobretensãoIII
Grupo de material isolanteI
Potência de dissipação máxima com condição nominal1,31 W
Corrente de carga máxima30 A (com bitola de condutor de 10 mm²)
Corrente Ith24 A
Tensão UN400 V AC/DC
Parede lateral abertaNão
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))125 °C
Aplicação estática do material isolante-60 °C
Reação ao fogo de veículos sobre trilhos (DIN 5510-2)Aprovado no teste
Procedimento de verificação com chama de teste (DIN EN 60695-11-10)V0
Índice de oxigênio (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Flamabilidade das superfícies NFPA 130 (ASTM E 162)aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)aprovado
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)27,5 MJ/kg
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Medidas

Largura89,7 mm
Comprimento100 mm
Altura56,5 mm
Altura NS 35/7,561,8 mm
Altura NS 35/1569,3 mm
Medida do passo8,2 mm

Dados de conexão

Tipo de conexãoConexão a parafuso
RoscaM4
Comprimento de isolamento10 mm
Torque mín.1,5 Nm
Binário de arranque máx.1,8 Nm
Conexão conforme normaIEC 60947-7-1
Perfil do condutor rígido mín.0,2 mm²
Perfil do condutor rígido máx.10 mm²
Bitola do condutor AWG mín.24
Bitola do condutor AWG máx.8
Bitola do condutor flexível mín.0,2 mm²
Bitola do condutor flexível máx.10 mm²
Bitola do condutor flexível AWG mín.24
Bitola do condutor flexível AWG máx.8
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.0,25 mm²
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.6 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico mín.0,25 mm²
Perfil do condutor flexível com terminal tubular com isolação de plástico máx.6 mm²
2 condutores com o mesmo perfil rígido mín.0,2 mm²
2 condutores com o mesmo perfil rígido máx2,5 mm²
2 condutores com o mesmo perfil flexível mín.0,2 mm²
2 condutores com o mesmo perfil flexível máx2,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín.0,5 mm²
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.2,5 mm²
2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín.0,25 mm²
2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx.1,5 mm²
Pino calibradorA5

Montagem

Tipo de montagemNS 35/7,5

Normas e disposições

Conexão conforme normaIEC 60947-7-1
Classe de inflamabilidade conforme UL 94V0
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Classificações

ETIM for 3069425 Bloco de terminais (EC002555)

Nome da característicaComprimento da fita (EF006824)
Valor da característica10 mm
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.2 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.25 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.2 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.2 mm²
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaModular (encaixável) (EF006169)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica7
Nome da característicaEspaçamento modular (intervalo) (EF000394)
Valor da característica8.2 mm
