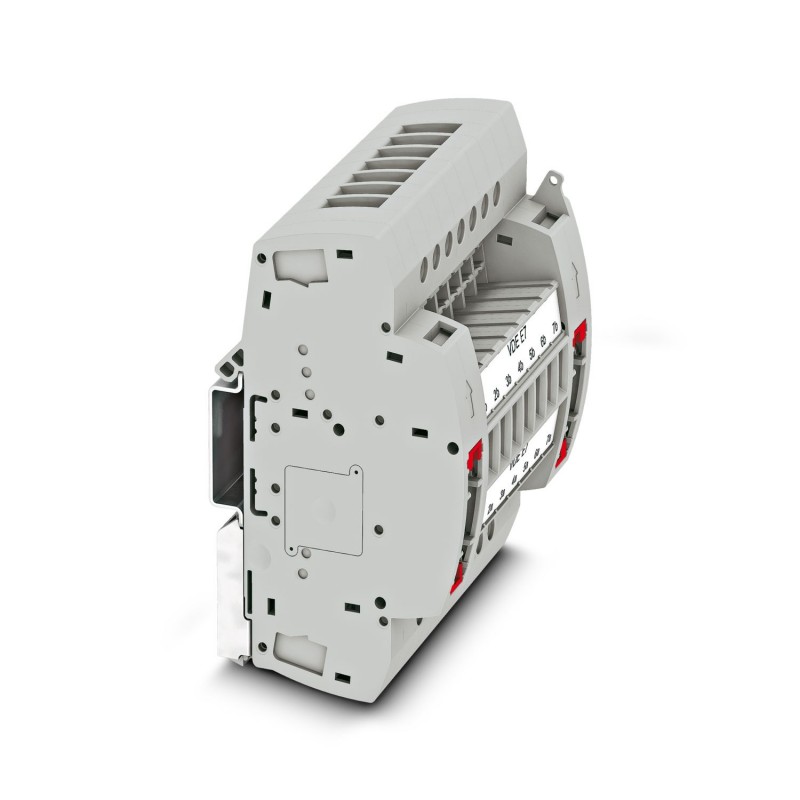

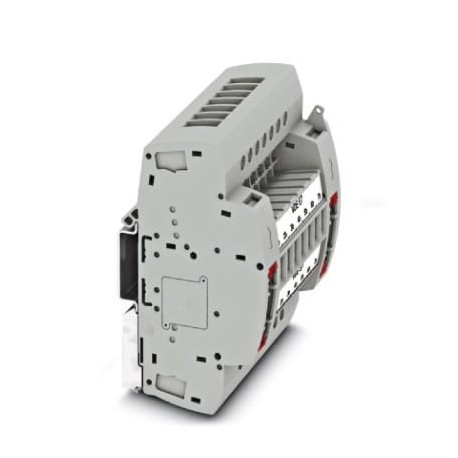

UTRE 6-2/E7 3069425 PHOENIX CONTACT Connecteur de test
UTRE 6-2/E7
3069425
PHOENIX_CONTACT
Connecteur de test
Bande de test de broches, avec codage VDE type E7, tension nominale : 400 V, nombre de connexions : 14, nombre de pôles : 7, type de connexion : raccord à vis, 1er étage, section de dimensionnement : 6 mm², section transversale : 0,2 mm² - 10 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Connecteur de test, Détrompage de type E7 selon la norme allemande VDE, tension nominale: 400 V, nombre de connexions: 14, nombre de pôles: 7, type de raccordement: Raccordement vissé, 1er étage, Section de référence: 6 mm2, section : 0,2 mm2 - 10 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Blocs de jonction > Connecteur de test
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Un schéma détaillé des connexions est disponible sous Téléchargements Divers |
| Type de produit | Connecteur de test |
| Nombre de pôles | 7 |
| Pas | 8,2 mm |
| Nombre de connexions | 14 |
| Nombre de rangées | 1 |
| Potentiels | 7 |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 4 kV |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Surtension transitoire d'essai | 5 kV |
| Nombre de raccordements par étage | 14 |
| Section nominale | 6 mm² |
| 1er étage | |
| Filetage vis | M4 |
| Couple de serrage | 1,5 ... 1,8 Nm |
| Longueur à dénuder | 10 mm |
| Gabarit | A5 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 10 mm² |
| Section du conducteur AWG | 24 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 10 mm² |
| Section de conducteur souple [AWG] | 24 ... 8 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 6 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 2,5 mm² |
| Courant de charge maximal | 30 A (pour section de conducteur 10 mm²) |
| Tension nominale | 400 V AC/DC |
| Section nominale | 6 mm² |
| Largeur | 89,7 mm |
| Hauteur | 100 mm |
| Profondeur | 56,5 mm |
| Profondeur sur NS 35/7,5 | 61,8 mm |
| Profondeur sur NS 35/15 | 69,3 mm |
| Pas | 8,2 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Longueur de dénudage (EF006824) | 10 mm |
| Tension assignée (EF000228) | 400 V |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Connectable (EF006169) | Non |
| Nombre de pôles (EF001391) | 7 |
| Dimension (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3069425-UTRE 6-2/E7 | 107 Kbytes |
|
