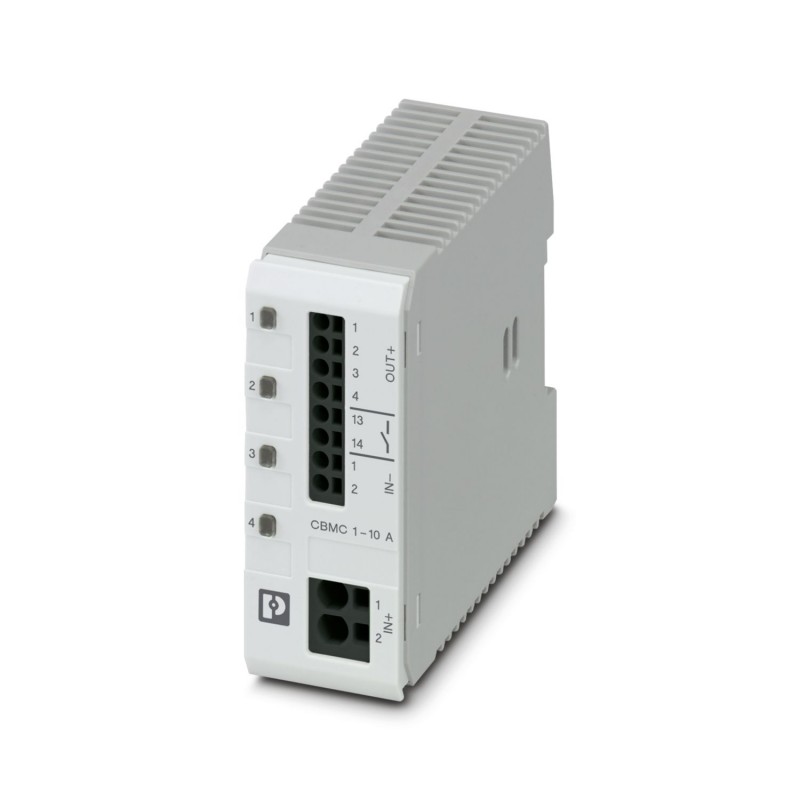

CBMC E4 24DC/1-10A NO 2906032 PHOENIX CONTACT Interruttore di protezione elettronico
CBMC E4 24DC/1-10A NO
2906032
PHOENIX_CONTACT
Interruttore di protezione elettronico
Interruttore di protezione multicanale per apparecchiature elettroniche per la protezione di quattro utenze in 24 V DC in caso di sovraccarico e cortocircuito. Con blocco elettronico delle correnti nominali impostate. Per l'installazione su guide DIN.
Interruttore di protezione elettronico a più canali per la protezione di quattro utenze da 24 V DC in caso di sovraccarico e corto circuito. Con blocco elettronico delle correnti nominali impostate. Per installazione su guide DIN.
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | |
| Nota | Eventuali cortocircuiti forti ripetuti possono ridurre l'integrale di fusione del prefusibile integrato. |
Caratteristiche articolo
| Tipo di prodotto | Interruttore di protezione elettronico |
| Famiglia di prodotti | CBMC |
| Tipo | Modulo guida monolitico |
| Numero di poli | 1 |
| Numero di canali | 4 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Note generali | |
| Tensione di esercizio | 18 V DC ... 30 V DC |
| Tensione nominale | 24 V DC |
| Corr. di dimensionam. IN | max. 40 A DC (IN+) |
| max. 40 A DC (per polo del morsetto in caso di ponticellamento di altri apparecchi su IN+) | |
| Corrente nominale IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (regolabile per canale di uscita) |
| Corrente nominale (preimpostata) | 4 A |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tipo di sgancio | E (elettronico) |
| Resistenza alimentazione di ritorno | max. 35 V DC |
| Prefusibile necessario | Necessario solo se Imaxdell'alimentazione > potere di interruzione cortocircuito. Elemento Fail-Safe integrato. |
| Potere di interruzione cortocircuito | 300 A |
| Resistenza alla tensione | max. 35 V DC (Circuito di carico) |
| Fusibile | elettronico |
| Efficienza | > 99 % |
| Corrente di riposo I0 | tip. 25 mA |
| Potenza dissipata | tip. 0,6 W (A vuoto) |
| < 9 W (Funzionamento nominale) | |
| Tempo di inizializzazione moduli | 1,6 s |
| Tempo di attesa dopo la disattivazione di un canale | 5 s (in sovraccarico / cortocircuito) |
| Tolleranza di misurazione I | ± 15 % |
| Derating della temperatura | 24 A DC (a 60 °C) |
| 28 A DC (a 54 °C) | |
| 32 A DC (a 47 °C) | |
| 36 A DC (a 41 °C) | |
| 40 A DC (a 35 °C) | |
| MTBF (IEC 61709, SN 29500) | 8403361 h (a 25 °C con carico al 21 %) |
| 3067484 h (a 40 °C con carico al 34,25 %) | |
| 534188 h (a 35 °C con carico al 100 %) | |
| Elemento Fail-Safe | 15 A DC (per canale di uscita) |
| Circuito di carico | |
| Tempo di disinserzione | ≤ 10 ms (in caso di corto circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| DIsattivazione per sottotensioni | ≤ 17,8 V DC (attivo) |
| ≥ 18,8 V DC (inattivo) | |
| Disattivazione per sovratensioni | ≥ 30,5 V DC (attivo) |
| ≤ 29,5 V DC (inattivo) | |
| Carico capacitivo max. | 45000 µF (In funzione dell'impostazione di corrente e della corrente di corto circuito disponibile) |
| Ritardo di accensione | 0,1 s (per canale di uscita) |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Circuito di trasmissione a distanza |
| Funzione di inserzione | Contatto in chiusura |
| Tensione di esercizio | 0 V DC ... 30 V DC |
| Corrente d'esercizio | 100 mA DC |
Dati di collegamento
| Circuito principale IN+ | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 15 mm |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Circuito principale IN- | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Circuito principale OUT | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Circuito di trasmissione a distanza | |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
Segnalazione
| Canale LED disattivato | spento (Canale disattivato) |
| Canale LED giallo | si accende (Canale attivato, carico sul canale > 80 %) |
| lampeggia (Modalità programmazione attiva) | |
| Canale LED verde | si accende (Canale attivato) |
| Canale LED rosso | si accende (Canale disattivato, sovratensione o sottotensione attive) |
| luce temporanea (Canale disattivato, fase di raffreddamento di 5 s, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia (Canale disattivato, pronto per il reinserimento, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia due volte (Canale spento, superamento del limite di corrente totale del dispositivo 40 A) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 36 mm |
| Altezza | 90 mm |
| Profondità | 98 mm (Con guida DIN da 7,5 mm) |
Indicazioni materiale
| Colore | grigio chiaro (RAL 7035) |
| Materiale | PC |
| PA 6.6 | |
| PA 6.3T | |
| POM | |
| Classe di combustibilità a norma UL 94 | V-0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Posizione elevata | ≤ 3000 m fino a 52 °C (s.l.m.) |
| ≤ 4000 m fino a 46 °C (s.l.m.) | |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Urti (esercizio) | 30g (IEC 60068-2-27, Test Ea) |
| Vibrazione (esercizio) | 10 Hz ... 57,6 Hz (Ampiezza ± 0,35 mm; secondo IEC 60068-2-6; Test Fc) |
| 57,6 Hz … 150 Hz (Accelerazione 5g; secondo IEC 60068-2-6, Test Fc) | |
Omologazioni
| Omologazione UL | |
| Siglatura | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Test dei gas tossici | |
| Siglatura | ISA S71.04.2013 G3 Harsh Group A |
Normative e prescrizioni
| Norme/disposizioni | EN 61000-6-2 |
| Nota | EMC - Immunità ai disturbi per ambienti industriali |
| Norme/disposizioni | EN 61000-6-3 |
| Nota | EMC - Emissione di disturbi per gli ambienti residenziali, commerciali e per l'industria leggera |
| Norme/disposizioni | EN 60068-2-6 |
| Nota | Influssi ambientali - Vibrazioni (sinusoidali) |
| Norme/disposizioni | EN 60068-2-27 |
| Nota | Influssi ambientali - Urti |
| Norme/disposizioni | EN 60068-2-78 |
| Nota | Influssi ambientali - Umidità e calore, costante |
| Norme/disposizioni | EN 50178 |
| Nota | Equipaggiamento elettronico per uso in installazioni di potenza |
Montaggio
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
| numero di poli (EF001391) | 1 |
| larghezza (EF000008) | 36 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 98 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 30 V |
| corrente nominale (EF000001) | 40 A |
| limitazione di corrente attiva x IN (EF011922) | 0 |
| tipologia di interruzione (EF011923) | elettronico |
| dispositivo fail-safe (EF011924) | 15 A |
| tempo di spegnimento (EF011925) | 0.01 ms |
| carico capacitivo max. (EF011926) | 0.045 µF |
| con contatto telecomunicazioni (EF000422) | Sì |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
