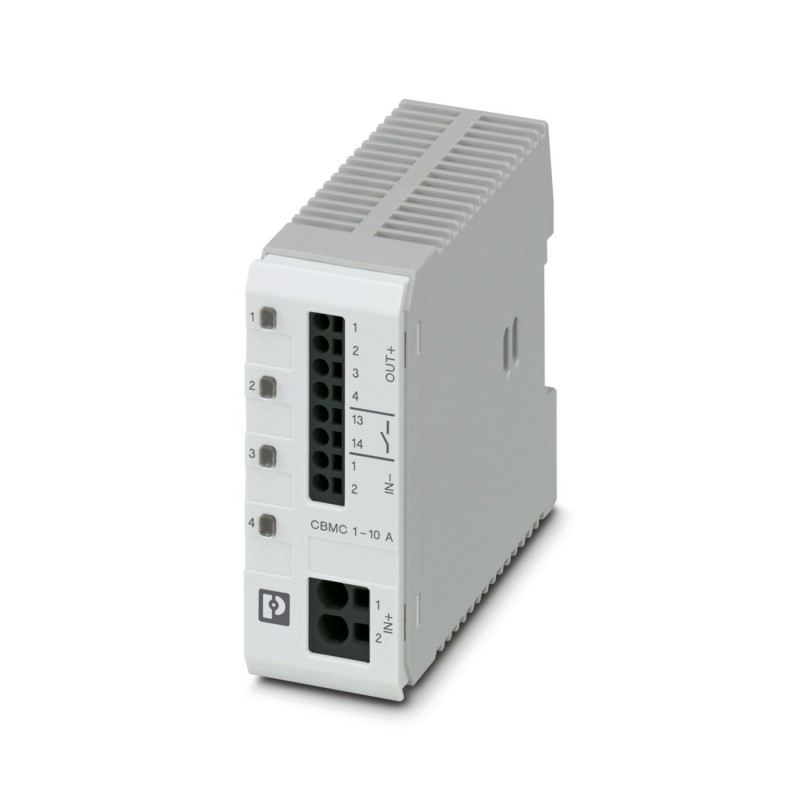

CBMC E4 24DC/1-10A NO 2906032 PHOENIX CONTACT Interruptor de protección de equipos electrónico multicanal pa..
CBMC E4 24DC/1-10A NO
2906032
PHOENIX_CONTACT
Interruptor de protección de equipos electrónico multicanal para proteger cuatro consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Con bloqueo electrónico de las corrientes nominales ajustadas. Para la instalación en carriles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | Los cortocircuitos fuertes repetidos pueden reducir la integral de fusión del fusible de seguridad integrado. |
Propiedades del artículo
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | CBMC |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 1 |
| Número de canales | 4 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Generalidades | |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | máx. 40 A DC (IN+) |
| máx. 40 A DC (por cada polo de borne en caso de puenteado de otros equipos mediante IN+) | |
| Corriente asignada IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (ajustable por canal de salida) |
| Corriente asignada (preajustada) | 4 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Fusible previo necesario | Solo es necesario si Imáxde la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Fusible | electrónico |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 25 mA |
| Potencia disipada | típ. 0,6 W (sin carga) |
| < 9 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 1,6 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 15 % |
| Derating de temperatura | 24 A DC (a 60 °C) |
| 28 A DC (a 54 °C) | |
| 32 A DC (a 47 °C) | |
| 36 A DC (a 41 °C) | |
| 40 A DC (a 35 °C) | |
| MTBF (IEC 61709, SN 29500) | 8403361 h (a 25 °C con 21 % de carga) |
| 3067484 h (a 40 °C con 34,25 % de carga) | |
| 534188 h (a 35 °C con 100 % de carga) | |
| Elemento Fail Safe | 15 A DC (por canal de salida) |
| Circuito de carga | |
| Tiempo de desconexión | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga máx. capacitiva | 45000 µF (En función del ajuste de corriente y de la corriente de cortocircuito disponible) |
| Retardo para conexión | 0,1 s (por canal de salida) |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Contacto abierto |
| Tensión de servicio | 0 V DC ... 30 V DC |
| Corriente de servicio | 100 mA DC |
Datos de conexión
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 15 mm |
| Sección de conductor rígido | 0,2 mm² ... 10 mm² |
| Sección de conductor AWG | 24 ... 8 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 6 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Circuito principal OUT | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Circuito inalámbrico | |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED verde | encendido (Canal conectado) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea dos veces (Canal desconectado, se supera el límite de corriente total de los equipos de 40 A) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 36 mm |
| Altura | 90 mm |
| Profundidad | 98 mm (Con carril de 7,5 mm) |
Datos del material
| Color | gris claro (RAL 7035) |
| Material | PC |
| PA 6.6 | |
| PA 6.3T | |
| POM | |
| Clase de inflamabilidad según UL 94 | V-0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 3000 m hasta 52 °C (s. n. m.) |
| ≤ 4000 m hasta 46 °C (s. n. m.) | |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 57,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 57,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
Homologaciones
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Prueba de gases nocivos | |
| Marcado | ISA S71.04.2013 G3 Harsh Group A |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 36 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 98 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 40 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 15 A |
| Tiempo de desconexión (EF011925) | 0.01 ms |
| Carga capacitiva máx. (EF011926) | 0.045 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
