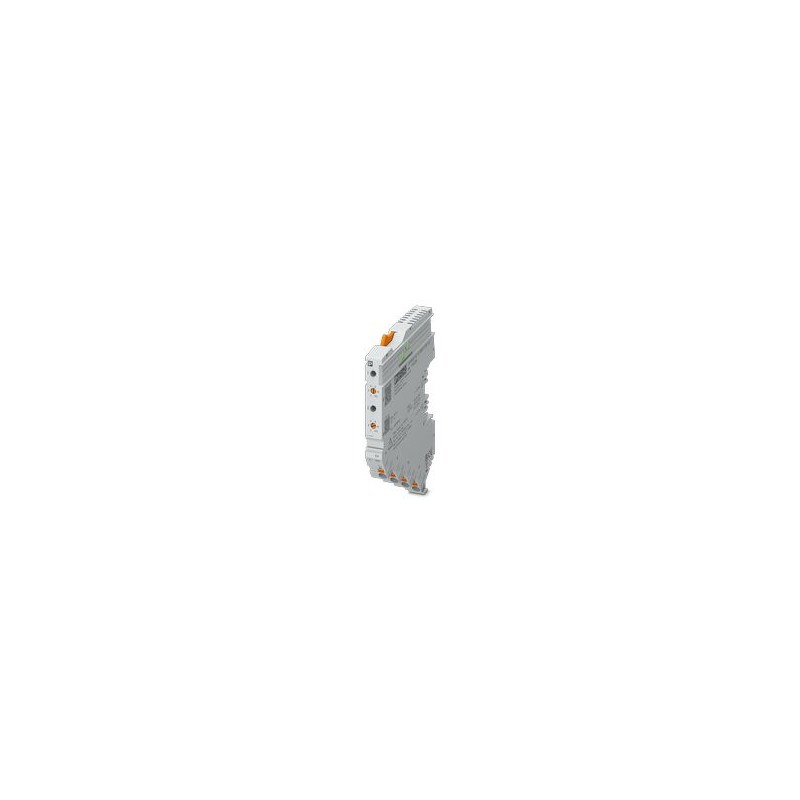

CAPAROC E2 12-24DC/2-10A EX 1344364 PHOENIX CONTACT Interruttori di protezione per apparecchi elettronici
CAPAROC E2 12-24DC/2-10A EX
1344364
PHOENIX_CONTACT
Interruttori di protezione per apparecchi elettronici
Interruttore di protezione elettronico a due canali per la protezione di utenze da 12 e 24 V DC in caso di sovraccarico e cortocircuito. Corrente nominale regolabile tramite commutatore multiplo da 2 A a 10 A. Omologazione EX per la zona 2. Per installazione su guida DIN tramite barre collettrici CAPAROC.
Protezione contro le sovratensioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Dettagli
▲Dati tecnici
Note
| Note generali | |
| Nota | Senza LABS, secondo la specifica di prova VW PV 3.10.7:2005-0 |
| Durante la connessione del conduttore occorre assicurarsi che i moduli CAPAROC non si separino a causa delle forze di trazione. Non devono esserci spazi tra i moduli. | |
| Rispettare le condizioni stabilite per l'utilizzo in zone a potenziale rischio di esplosione! Per l'installazione utilizzare una custodia adeguata omologata con grado di protezione minimo IP54 che soddisfi i requisiti della norma IEC/EN 60079-0. Tenere inoltre in considerazione i requisiti della norma IEC/EN 60079-14. | |
Caratteristiche articolo
| Tipo | Modulo a innesto |
| Tipo di prodotto | Interruttore di protezione elettronico |
| Famiglia di prodotti | CAPAROC |
| N. poli | 1 |
| Numero di canali | 2 |
| Numero degli slot | 2 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Numero di canali | 2 |
| Note generali | |
| Tensione di esercizio | 10 V DC ... 30 V DC |
| Tensione nominale | 12 V DC |
| 24 V DC | |
| Corr. di dimensionam. IN | 10 A DC (ogni canale) |
| Corrente nominale IN | 2 / 4 / 6 / 8 / 10 A DC (impostabile tramite codificatore rotante) |
| 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (impostabile, in modalità RC tramite modulo di alimentazione con interfaccia di comunicazione) | |
| Corrente nominale (preimpostata) | 2 A |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tipo di sgancio | E (elettronico) |
| Resistenza alimentazione di ritorno | max. 35 V DC |
| Ritardo di accensione | 50 ms (preimpostazione di fabbrica per canale) |
| adattabile con i moduli di alimentazione CAPAROC PM IOL e CAPAROC PM PN | |
| Prefusibile necessario | Necessario solo se Imaxdell'alimentazione > potere di interruzione cortocircuito. Elemento Fail-Safe integrato. |
| Potere di interruzione cortocircuito | 300 A |
| Resistenza alla tensione | 35 V DC (Circuito di carico) |
| Limitazione attiva di corrente | tip. 2.0 x INa IN≤ 3 A |
| tip. 1.5 x INa IN≥ 4 A | |
| Fusibile | elettronico |
| Efficienza | > 99 % |
| Corrente di riposo I0 | tip. 25 mA (a vuoto a 24 V) |
| Potenza dissipata | tip. 0,6 W (a vuoto a 24 V) |
| < 3,3 W (in funzionamento nominale a 24 V e 10 A) | |
| Tolleranza di misurazione I | ± 10 % (tip.) |
| Derating della temperatura | 20 A (Corrente complessiva a 40 °C) |
| 10 A (Corrente complessiva a 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 11140621 h (a 25 °C con carico al 21 %) |
| 4699883 h (a 40 °C con carico al 34,25 %) | |
| 534110 h (a 40 °C con carico al 100 %) | |
| Tensione dissipata | 0,14 V (a 10 A) |
| Elemento Fail-Safe | 15 A DC (per canale di uscita) |
| Circuito di carico | |
| Tempo di disinserzione | 5 s (in caso di sovraccarico 1,1…1,3 x INa IN≥ 4 A) |
| 5 s (in caso di sovraccarico 1,1…1,7 x INa IN< 4 A) | |
| tip. 400 ms (max. 450 ms per correnti di avviamento elevate) | |
| tip. 20 ms (in caso di cortocircuito > 1,5 x IN) | |
| DIsattivazione per sottotensioni | ≤ 8,5 V DC (attivo) |
| ≥ 9,2 V DC (inattivo) | |
| Disattivazione per sovratensioni | ≥ 32,5 V DC (attivo) |
| ≤ 30,5 V DC (inattivo) | |
| Carico capacitivo max. | ≤ 75000 µF (In funzione dell'impostazione di corrente e della corrente di corto circuito disponibile) |
Dati di collegamento
| Sezione conduttore AWG | (convertito secondo IEC) |
| Uscita protetta | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 4 mm² |
Segnalazione
| Canale LED disattivato | spento (Canale disattivato) |
| Canale LED giallo | si accende (Canale attivato, carico sul canale > 80 %) |
| lampeggia due volte (Controllare l'installazione, nessuna comunicazione con il modulo di alimentazione) | |
| Canale LED verde | si accende (Canale attivato) |
| lampeggia (Canale acceso, la posizione del commutatore di codifica non corrisponde al valore impostato) | |
| Canale LED rosso | si accende (Canale disattivato, sovratensione o sottotensione attive) |
| luce temporanea (Canale disattivato, fase di raffreddamento di 5 s, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia (Canale disattivato, pronto per il reinserimento, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia due volte (Canale spento, superamento del limite di corrente totale del sistema) | |
| Canale LED rosso-giallo | lampeggia (Il canale è sovraccarico e viene disattivato) |
| Canale LED rosso-verde | lampeggia (Canale disattivato, modalità di programmazione attiva, impostazione attuale dopo l'intervento in caso di sovraccarico o cortocircuito) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 12,4 mm |
| Altezza | 132,4 mm |
| Profondità | 111,3 mm (Con guida DIN da 7,5 mm) |
Indicazioni materiale
| Materiale | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Classe di combustibilità a norma UL 94 | V-0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -30 °C ... 65 °C (È necessario tenere conto del campo di temperatura del modulo di alimentazione) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Posizione elevata | ≤ 4000 m (amsl) |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Urti (esercizio) | 30g (11 ms durata, pulsazione d'urto d'onda semisinusoidale, secondo IEC 60068-2-27) |
| 25g (6 ms di durata, pulsazione d'urto d'onda semisinusoidale secondo IEC 60068-2-27, urto permanente) | |
| Vibrazione (esercizio) | 5g (10 ... 150 Hz / 10 cicli / asse / X, Y, Z) |
Omologazioni
| Omologazione UL | |
| Siglatura | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Siglatura | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Siglatura | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Siglatura | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normative e prescrizioni
| Norme/disposizioni | EN 61000-6-2 |
| Nota | EMC - Immunità ai disturbi per ambienti industriali |
| Norme/disposizioni | EN 61000-6-3 |
| Nota | EMC - Emissione di disturbi per gli ambienti residenziali, commerciali e per l'industria leggera |
| Norme/disposizioni | EN 60068-2-78 |
| Nota | Influssi ambientali - Umidità e calore, costante |
| Norme/disposizioni | EN 50178 |
| Nota | Equipaggiamento elettronico per uso in installazioni di potenza |
| Norme/disposizioni | EN 60068-2-6 |
| Nota | Influssi ambientali - Vibrazioni (sinusoidali) |
| Norme/disposizioni | EN 60068-2-27 |
| Nota | Influssi ambientali - Urti |
| Norme/disposizioni | IEC 60079-7 |
| Nota | Zone a potenziale rischio di esplosione - Parte 7: protezione dei dispositivi grazie alla sicurezza aumentata "e" |
| Norme/disposizioni | IEC 60079-0 |
| Nota | Zone a potenziale rischio di esplosione - Parte 0: mezzi d'esercizio - Requisiti generali |
Montaggio
| Tipo di montaggio | a innesto su barra collettrice CAPAROC CR… |
