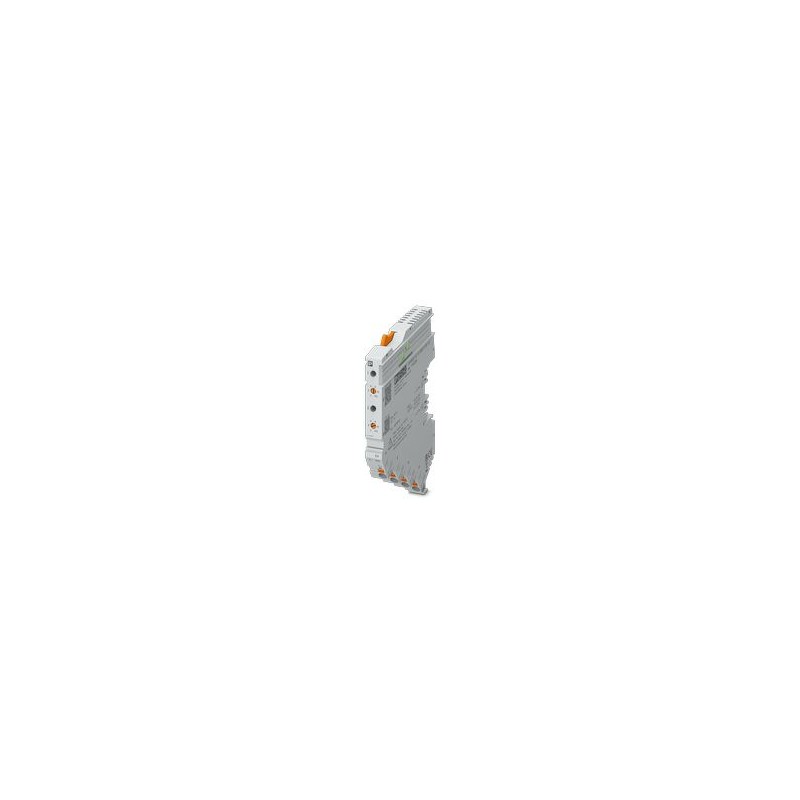

CAPAROC E2 12-24DC/2-10A EX 1344364 PHOENIX CONTACT Module de commutation électronique à 2 voies pour la pro..
CAPAROC E2 12-24DC/2-10A EX
1344364
PHOENIX_CONTACT
Module de commutation électronique à 2 voies pour la protection des équipements afin de protéger les consommateurs en 12 et 24 V DC en cas de surcharge et de court-circuit. Courant nominal réglable par interrupteur pas à pas de 2 A à 10 A. Homologation EX e pour la zone 2. À installer sur des rails DIN à l’aide de jeux de barres CAPAROC.
Interrupteurs de protection des appareils électroniques
Module disjoncteur électronique à 2 canaux destinés à protéger des récepteurs de 12 et 24 V DC en cas de surcharge et de court-circuit. Intensité nominale réglable par commutateur à cames de 2 à 10 A. Homologation EX e pour zone 2. Pour le montage sur rail DIN avec les barres collectrices CAPAROC.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | Absence de substances nocives à l'adhérence de la peinture – selon la spécification d'essai VW PV 3.10.7:2005-0 |
| Lors du raccordement des conducteurs, il faut faire attention à ce que les modules CAPAROC ne soient pas écartés par des forces de traction. Il ne doit pas y avoir de fente entre les modules. | |
| Respectez les conditions définies pour l'utilisation en atmosphère explosible ! Lors de l’installation, utilisez un boîtier adapté et homologué à indice de protection minimum IP54, qui répond aux exigences de la norme CEI/EN 60079-0. Respectez également les exigences de la norme CEI/EN 60079-14. | |
Propriétés du produit
| Type | Module enfichable |
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CAPAROC |
| Nombre de pôles | 1 |
| Nombre de voies | 2 |
| Nombre de prises | 2 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Propriétés électriques
| Nombre de voies | 2 |
| Généralités | |
| Tension de service | 10 V DC ... 30 V DC |
| Tension de référence | 12 V DC |
| 24 V DC | |
| Courant de référence IN | 10 A DC (par voie) |
| Courant de référence IN | 2 / 4 / 6 / 8 / 10 A DC (réglable avec un commutateur de codage rotatif) |
| 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (réglable, en mode RC par un module d'alimentation avec une interface de communication) | |
| Courant assigné (préréglé) | 2 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Temporisation à l'enclenchement | 50 ms (préréglé par canal à l'usine) |
| réglable avec modules d'alimentation CAPAROC PM IOL et CAPAROC PM PN | |
| Fusible requis en amont | Uniquement nécessaire si Imaxde l'alimentation > puissance de coupure en cas de court-circuit. Élément Fail-Safe intégré. |
| Pouvoir de coupure de court-circuit | 300 A |
| Rigidité diélectrique | 35 V DC (Circuit de charge) |
| Limitation de courant active | généralement 2,0 x INavec IN≤ 3 A |
| généralement 1,5 x INavec IN≥ 4 A | |
| Fusible | électronique |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 25 mA (En marche à vide à 24 V) |
| Puissance dissipée | typ. 0,6 W (En marche à vide à 24 V) |
| < 3,3 W (en mode nominal avec 24 V et 10 A) | |
| Tolérance de mesure I | ± 10 % (typ.) |
| Derating de température | 20 A (Courant total à 40 °C) |
| 10 A (Courant total à 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 11140621 h (à 25 °C avec 21 % de charge) |
| 4699883 h (à 40 °C avec 34,25 % de charge) | |
| 534110 h (à 40 °C avec 100 % de charge) | |
| Chute de tension | 0,14 V (à 10 A) |
| Elément Fail Safe | 15 A DC (par canal de sortie) |
| Circuit de charge | |
| Temps de coupure | 5 s (en cas de surcharge 1,1…1,3 x INavec IN≥ 4 A) |
| 5 s (en cas de surcharge 1,1…1,7 x INavec IN< 4 A) | |
| typ. 400 ms (max. 450 ms pour des courants de démarrage élevés) | |
| typ. 20 ms (en cas de court-circuit > 1,5 x IN) | |
| Arrêt en cas de sous-tension | ≤ 8,5 V DC (active) |
| ≥ 9,2 V DC (désactivé) | |
| Arrêt en cas de surtension | ≥ 32,5 V DC (active) |
| ≤ 30,5 V DC (désactivé) | |
| Charge capacitive max. | ≤ 75000 µF (En fonction du réglage du courant et du courant de court-circuit disponible) |
Caractéristiques de raccordement
| Section du conducteur AWG | (conversion selon CEI) |
| Sortie sécurisée | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 4 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 4 mm² |
Signalisation
| Canal LED arrêt | désactivé (Canal désactivé) |
| Canal LED jaune | allumé (Canal mis en circuit, charge du canal > 80 %) |
| clignote deux fois (Contrôler l'installation, pas de communication avec le module d'alimentation) | |
| Canal LED vert | allumé (Canal activé) |
| clignote (Canal activé, la position du commutateur de codage ne correspond pas à la valeur réglée) | |
| Canal LED rouge | allumé (Canal mis hors circuit, surtension ou sous-tension active) |
| s'éclaire temporairement (Canal mis hors circuit, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) | |
| clignote (Canal mis hors circuit, prêt à la remise en circuit, déclenchement de surcharge ou de court-circuit) | |
| clignote deux fois (Canal désactivé, dépassement de la limitation du courant total du circuit) | |
| Canal LED jaune-rouge | clignote (Le canal est surchargé et va être désactivé) |
| Canal LED vert-rouge | clignote (Canal mis hors circuit, mode de programmation actif, réglage de courant selon le déclenchement de surcharge ou de court-circuit) |
Dimensions
| Dessin coté |  |
| Largeur | 12,4 mm |
| Hauteur | 132,4 mm |
| Profondeur | 111,3 mm (avec profilé 7,5 mm) |
Indications sur les matériaux
| Matériau | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Classe d'inflammabilité selon UL 94 | V-0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 65 °C (Il faut tenir compte de la plage de température du module d'alimentation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 4000 m (amsl) |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (Durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale selon CEI 60068-2-27) |
| 25g (Durée 6 ms, impulsion de choc semi-sinusoïdale selon la norme CEI 60068-2-27, choc permanent) | |
| Vibration (fonctionnement) | 5g (10 ... 150 Hz/10 cycles/axes/X, Y, Z) |
Homologations
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Repérage | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Repérage | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Repérage | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | CEM - émission de perturbation pour les zones résidentielles, commerciales et de l'industrie légère |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
| Normes/prescriptions | EN 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | CEI 60079-7 |
| Remarque | Atmosphères explosibles – Partie 7 : Protection des appareils à sécurité accrue « e » |
| Normes/prescriptions | CEI 60079-0 |
| Remarque | Atmosphères explosibles – Partie 0 : Équipements – Conditions générales |
Montage
| Type de montage | enfichable sur les barres collectrices CAPAROC CR… |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 12.4 mm |
| Hauteur (EF000040) | 132.4 mm |
| Profondeur (EF000049) | 111.3 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 10 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 15 A |
| Temps de désactivation (EF011925) | 5 ms |
| Charge capacitive maximale (EF011926) | 0.075 µF |
| Avec contact de signalisation à distance (EF000422) | Non |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
