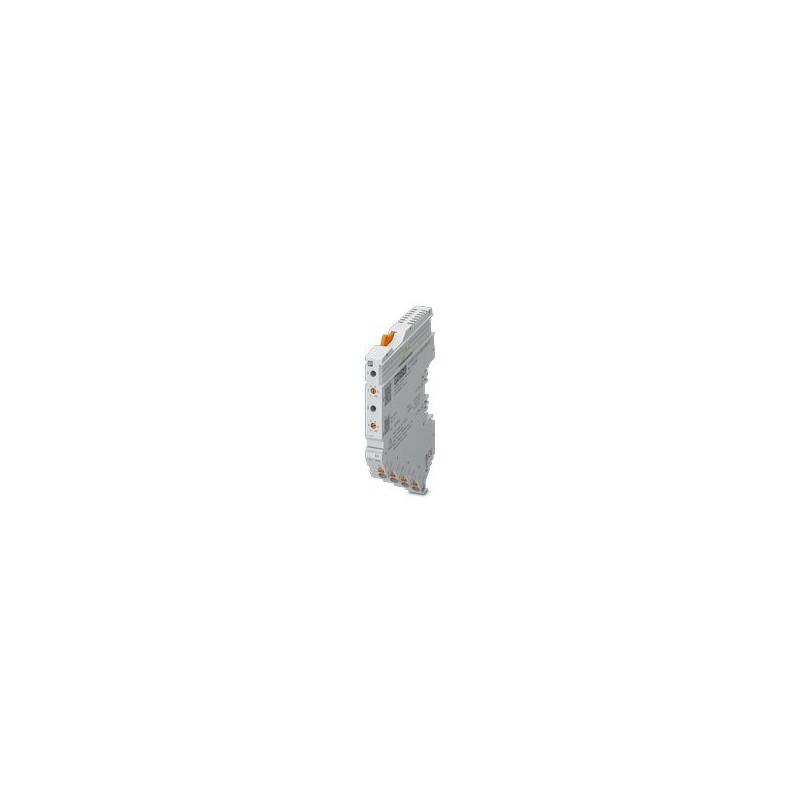

CAPAROC E2 12-24DC/2-10A EX 1344364 PHOENIX CONTACT Elektronisches 2-Kanal-Schaltmodul zum Geräteschutz zum ..
CAPAROC E2 12-24DC/2-10A EX
1344364
PHOENIX_CONTACT
Elektronisches 2-Kanal-Schaltmodul zum Geräteschutz zum Schutz von Verbrauchern in 12 und 24 V DC bei Überlast und Kurzschluss. Nennstrom einstellbar über Stufenschalter von 2 A bis 10 A. EX e-Zulassung für Zone 2. Zur Montage auf DIN-Schienen mit CAPAROC-Stromschienen.
Schutzschalter für elektronische Geräte
2-kanaliges elektronisches Geräteschutzschalter-Modul zum Schutz von Verbrauchern an 12 und 24 V DC bei Überlast und Kurzschluss. Nennstrom über Stufenschalter einstellbar von 2 A bis 10 A. EX e-Zulassung für Zone 2. Zur Installation auf DIN-Tragschiene über die CAPAROC Stromschienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Hinweise
| Allgemein | |
| Hinweis | LABS frei – nach Prüfspezifikation VW PV 3.10.7:2005-0 |
| Beim Anschließen der Leiter ist darauf zu achten, dass die CAPAROC-Module durch Zugkräfte nicht auseinander gezogen werden. Es darf nicht zur Spaltbildung zwischen den Modulen kommen. | |
| Halten Sie die festgelegten Bedingungen für den Einsatz in explosionsgefährdeten Bereichen ein! Setzen Sie bei der Installation ein geeignetes, zugelassenes Gehäuse der Mindestschutzart IP54 ein, das die Anforderungen der IEC/EN 60079-0 erfüllt. Beachten Sie auch die Anforderungen der IEC/EN 60079-14. | |
Artikeleigenschaften
| Bauform | Aufsteckmodul |
| Produkttyp | Geräteschutzschalter elektronisch |
| Produktfamilie | CAPAROC |
| Polzahl | 1 |
| Anzahl der Kanäle | 2 |
| Anzahl der Steckplätze | 2 |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
Elektrische Eigenschaften
| Anzahl der Kanäle | 2 |
| Allgemein | |
| Betriebsspannung | 10 V DC ... 30 V DC |
| Bemessungsspannung | 12 V DC |
| 24 V DC | |
| Bemessungsstrom IN | 10 A DC (je Kanal) |
| Bemessungsstrom IN | 2 / 4 / 6 / 8 / 10 A DC (einstellbar über Drehkodierschalter) |
| 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (einstellbar, im RC Modus über Einspeisemodul mit Kommunikationsschnittstelle) | |
| Bemessungsstrom (voreingestellt) | 2 A |
| Bemessungsstoßspannung | 0,5 kV |
| Auslöseart | E (elektronisch) |
| Rückspeisefestigkeit | max. 35 V DC |
| Einschaltverzögerung | 50 ms (werksseitig je Kanal voreingestellt) |
| anpassbar mit Einspeisemodulen CAPAROC PM IOL und CAPAROC PM PN | |
| Erforderliche Vorsicherung | Nur erforderlich, wenn Imaxder Versorgung > Kurzschlussschaltvermögen. Integriertes Fail-Safe-Element. |
| Kurzschlussschaltvermögen | 300 A |
| Spannungsfestigkeit | 35 V DC (Lastkreis) |
| Aktive Strombegrenzung | typ. 2.0 x INbei IN≤ 3 A |
| typ. 1.5 x INbei IN≥ 4 A | |
| Sicherung | elektronisch |
| Wirkungsgrad | > 99 % |
| Ruhestrom I0 | typ. 25 mA (im Leerlauf bei 24 V) |
| Verlustleistung | typ. 0,6 W (im Leerlauf bei 24 V) |
| < 3,3 W (im Nennbetrieb bei 24 V und 10 A) | |
| Messtoleranz I | ± 10 % (typ.) |
| Temperaturderating | 20 A (Gesamtstrom bei 40 °C) |
| 10 A (Gesamtstrom bei 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 11140621 h (bei 25 °C mit 21 % Last) |
| 4699883 h (bei 40 °C mit 34,25 % Last) | |
| 534110 h (bei 40 °C mit 100 % Last) | |
| Spannungsfall | 0,14 V (bei 10 A) |
| Fail-Safe-Element | 15 A DC (pro Ausgangskanal) |
| Lastkreis | |
| Abschaltzeit | 5 s (bei Überlast 1,1…1,3 x INbei IN≥ 4 A) |
| 5 s (bei Überlast 1,1…1,7 x INbei IN< 4 A) | |
| typ. 400 ms (max. 450 ms für hohe Anlaufströmen) | |
| typ. 20 ms (bei Kurzschluss > 1,5 x IN) | |
| Unterspannungsabschaltung | ≤ 8,5 V DC (aktiv) |
| ≥ 9,2 V DC (inaktiv) | |
| Überspannungsabschaltung | ≥ 32,5 V DC (aktiv) |
| ≤ 30,5 V DC (inaktiv) | |
| Max. kapazitive Last | ≤ 75000 µF (Abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom) |
Anschlussdaten
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Abgesicherter Ausgang | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 4 mm² |
Signalisierung
| Kanal LED aus | aus (Kanal ausgeschaltet) |
| Kanal LED gelb | leuchtet (Kanal eingeschaltet, Kanalauslastung > 80 %) |
| blinkt doppelt (Installation überprüfen, keine Kommunikation zum Einspeisemodul) | |
| Kanal LED grün | leuchtet (Kanal eingeschaltet) |
| blinkt (Kanal eingeschaltet, Kodierschalterstellung entspricht nicht dem eingestellten Wert) | |
| Kanal LED rot | leuchtet (Kanal ausgeschaltet, Über- oder Unterspannung aktiv) |
| leuchtet temporär (Kanal ausgeschaltet, Abkühlphase 5 s, Überlast- oder Kurzschlussauslösung) | |
| blinkt (Kanal ausgeschaltet, wiedereinschaltbereit, Überlast- oder Kurzschlussauslösung) | |
| blinkt doppelt (Kanal ausgeschaltet, Überschreitung der System-Gesamtstromgrenze) | |
| Kanal LED rot-gelb | blinkt (Kanal ist überlastet und wird abgeschaltet) |
| Kanal LED rot-grün | blinkt (Kanal ausgeschaltet, Programmiermodus aktiv, Stromeinstellung nach Überlast- oder Kurzschlussauslösung) |
Maße
| Maßzeichnung |  |
| Breite | 12,4 mm |
| Höhe | 132,4 mm |
| Tiefe | 111,3 mm (inkl. Tragschiene 7,5 mm) |
Materialangaben
| Farbe | lichtgrau (RAL 7035) |
| Material | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 65 °C (der Temperaturbereich des Einspeisemoduls ist zu berücksichtigen) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhenlage | ≤ 4000 m (amsl) |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Schock (Betrieb) | 30g (11 ms Dauer, Halbsinus-Schockimpuls, nach IEC 60068-2-27) |
| 25g (6 ms Dauer, Halbsinus-Schockimpuls nach IEC 60068-2-27, Dauerschock) | |
| Vibration (Betrieb) | 5g (10 ... 150 Hz / 10 Zyklen / Achse / X, Y, Z) |
Zulassungen
| UL-Zulassung | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Kennzeichnung | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Kennzeichnung | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Kennzeichnung | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61000-6-2 |
| Hinweis | EMV - Störfestigkeit für Industriebereiche |
| Normen/Bestimmungen | EN 61000-6-3 |
| Hinweis | EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
| Normen/Bestimmungen | EN 60068-2-78 |
| Hinweis | Umgebungseinflüsse - Feuchte und Wärme, konstant |
| Normen/Bestimmungen | EN 50178 |
| Hinweis | Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln |
| Normen/Bestimmungen | EN 60068-2-6 |
| Hinweis | Umgebungseinflüsse - Schwingen (sinusförmig) |
| Normen/Bestimmungen | EN 60068-2-27 |
| Hinweis | Umgebungseinflüsse - Schocken |
| Normen/Bestimmungen | IEC 60079-7 |
| Hinweis | Explosionsgefährdete Bereiche – Teil 7: Geräteschutz durch erhöhte Sicherheit „e“ |
| Normen/Bestimmungen | IEC 60079-0 |
| Hinweis | Explosionsgefährdete Bereiche – Teil 0: Betriebsmittel – Allgemeine Anforderungen |
Montage
| Montageart | steckbar auf Stromschiene CAPAROC CR… |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 12.4 mm |
| Höhe (EF000040) | 132.4 mm |
| Tiefe (EF000049) | 111.3 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 10 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 15 A |
| Abschaltzeit (EF011925) | 5 ms |
| Max. kapazitive Last (EF011926) | 0.075 µF |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Umgebungstemperatur während des Betriebs (EF007515) | -30 °C |
