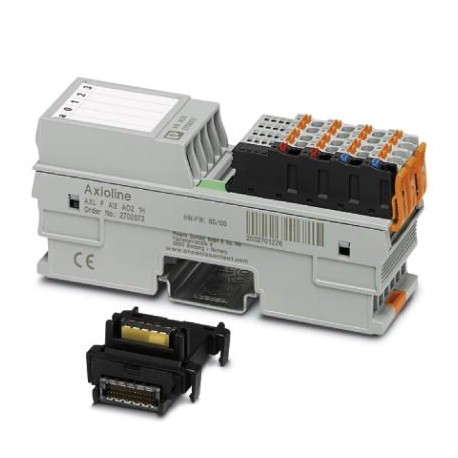

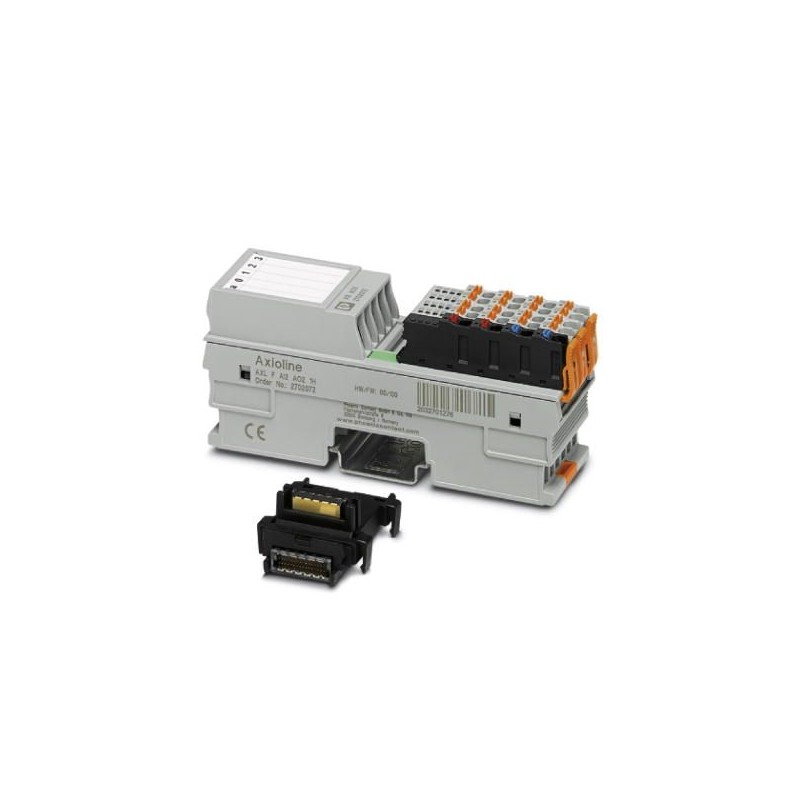

AXL F AI2 AO2 XC 1H 1035429 PHOENIX CONTACT Modulo di I/O
AXL F AI2 AO2 XC 1H
1035429
PHOENIX_CONTACT
Modulo di I/O
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta cinque mila quattro cento venti nove |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626541792 |
| Peso per Pezzo (escluso imballaggio) | 197.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta uno |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno dimensionale | |
|---|---|
| Didascalia | Disegno dimensionale |
| Larghezza | 35 mm |
| Altezza | 126.1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità è valido quando un TH 35-7,5 DIN rail è utilizzato (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Extended, vedere la sezione “Testato con successo: l'utilizzo in condizioni ambientali estreme”, in il foglio di dati.) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Ammessa umidità (funzionamento) | 5 % ... 95 % (senza condensa) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| La pressione dell'aria (stoccaggio/trasporto) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| Grado di protezione | IP20 |
Connessione dati
| Denominazione | Axioline F connettore |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Nota sul metodo di connessione | Si prega di osservare le informazioni fornite su sezioni di conduttore in “Axioline F: sistema di installazione e manuale d'uso. |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Generale
| Tipo di montaggio | Guida DIN |
|---|---|
| Peso netto | 197 g |
| Nota sul peso specifiche | con connettori e bus modulo base |
Interfacce
| Denominazione | Axioline F autobus locale |
|---|---|
| No. di canali | Due |
| Metodo di connessione | Bus modulo base |
| Velocità di trasmissione | 100 Mbps |
Axioline potenzialità
| Denominazione | Axioline F local bus di alimentazione (UAutobus) |
|---|---|
| Tensione di alimentazione | 5 V DC (tramite bus modulo di base) |
| Consumo di corrente | tip. 120 mA |
| max. 150 mA | |
| Consumo di energia | tip. 0,6 W |
| max. 0,75 W | |
| Denominazione | Alimentazione per moduli analogici (UUn) |
| Tensione di alimentazione | 24 V DC |
| Gamma di tensione di rifornimento | Il 19,2 V DC ... 30 V DC (tra cui tutte le tolleranze, tra cui ripple) |
| Consumo di corrente | tip. 40 mA |
| max. 80 mA | |
| Consumo di energia | max. 1.92 W |
| tip. 1.56 W (UAutobuse UUn) | |
| max. 2.67 W (UAutobuse UUn) | |
| Tipo di protezione | Protezione da picchi di tensione di alimentazione |
| L'inversione di polarità della tensione di alimentazione | |
| La protezione dai transitori di tensione di alimentazione |
Ingressi analogici
| Descrizione dell'ingresso | Ingressi differenziali, di tensione o di corrente possono essere scelti separatamente |
|---|---|
| Ingresso nome | Ingressi analogici |
| Numero di ingressi | Due |
| Metodo di connessione | Push-in di connessione |
| Tecnologia di connessione | 2-wire |
| Nota per quanto riguarda la tecnologia di connessione | schermato twisted pair |
| Conversione A/D A tempo | 2 µs |
| Risoluzione A/D | 16 bit |
| Frequenza limite (-3 dB) | 30 Hz |
| 12 kHz | |
| Tipo di protezione | La protezione dai transitori di ingressi |
| Protezione da sovraccarico di corrente ingressi | |
| Protezione da sovraccarico degli ingressi di tensione | |
| Formati di dati | IB IL, S7 compatibili e standardizzato di rappresentanza |
| Rappresentazione del valore di misura | 16 bit (bit 15 bit + bit di segno) |
| Segnale di ingresso corrente | 0 ... 20 mA |
| 4 ... 20 mA | |
| -20 ... 20 mA | |
| Resistenza di ingresso corrente di ingresso | 104 Ω (tipico) |
| Tensione del segnale di ingresso | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Resistenza di ingresso tensione di ingresso | 268 kΩ (tipico) |
| La tensione di modo comune segnale a gamma - terra | -50 V DC 50 V DC ... |
| Filtro di ingresso | 30 Hz, 12 kHz e media-generazione di valore (parametrizzabile) |
Uscite analogiche
| Numero di risultati | Due |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Tecnologia di connessione | 2-wire |
| Nota per quanto riguarda la tecnologia di connessione | schermato twisted pair |
| Il nome di Output | Uscite analogiche |
| D/risoluzione | 16 bit |
| Tipo di protezione | Corto circuito e protezione da sovraccarico |
| Protezione contro i transienti | |
| Protezione circuito/componente | elettronico |
| Diodo soppressore | |
| Formati di dati | IB IL, S7 compatibili e standardizzato di rappresentanza |
| Rappresentazione dei valori di output | 16 bit (bit 15 bit + segno) |
| Processo di aggiornamento dei dati | 150 µs |
| Segnale di uscita di corrente | 0 ... 20 mA |
| 4 ... 20 mA | |
| -20 ... 20 mA | |
| Carico/carico di uscita uscita di corrente | ≤ 500 Ω |
| Segnale di uscita in tensione | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Carico/carico di uscita uscita di tensione | > 2 kΩ |
| Precisione | tip. Al 0,1% del campo di uscita valore finale) |
Isolamento elettrico
| Sezione di prova | 5 V comunicazioni potenza (logica), alimentazione 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V di alimentazione (logica)/ingressi e uscite analogiche a 500 V AC 50 Hz 1 min. | |
| 5 V di alimentazione (logica)/terra funzionale 500 V AC 50 Hz 1 min. | |
| L'alimentazione a 24 V (I/O)/ingressi e uscite analogiche a 500 V AC 50 Hz 1 min. | |
| L'alimentazione a 24 V (I/O) / terra funzionale 500 V AC 50 Hz 1 min. | |
| Ingressi e uscite analogici/terra funzionale 500 V AC 50 Hz 1 min. |
Norme e Regolamenti
| Prove meccaniche | Resistenza alle vibrazioni in acc. EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Shock in acc. EN 60068-2-27/IEC 60068-2-27 30g | |
| Continua urti secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 6.0Venti sette millioni due cento quaranta due mila sei centoeCl@ss 7.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 8.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 9.0Venti sette millioni due cento quaranta due mila sei cento uno
