Agrandir l'image

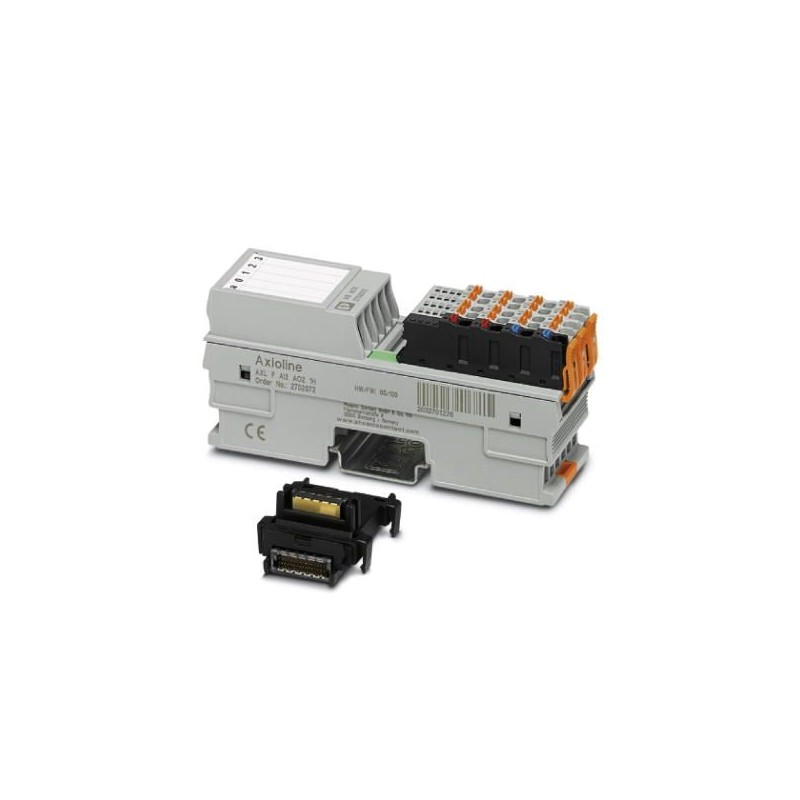

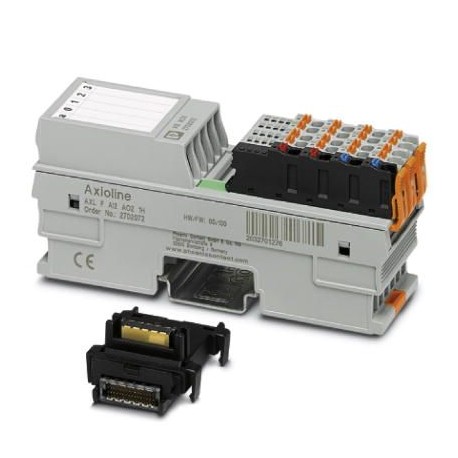

AXL F AI2 AO2 XC 1H 1035429 PHOENIX CONTACT Module d'e/S
AXL F AI2 AO2 XC 1H
1035429
PHOENIX_CONTACT
Module d'e/S
AxiolineF, Module d’entrée/sortie analogique, Entrées analogiques : 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, technique de raccordement : 2 conducteurs, Sorties analogiques : 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, technique de raccordement : 2 conducteurs, débit sur bus local : 100 MBit/s, variante Conditions extrêmes, indice de protection : IP20, y compris module de prise de bus et connecteurs AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente cinq mille quatre cent vingt neuf |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626541792 |
| Poids par Pièce (hors emballage) | 197.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Dimensions du dessin | |
|---|---|
| Légende | Dimensions du dessin |
| Largeur | 35 mm |
| Hauteur | 126.1 mm |
| Profondeur | 54 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Étendue, voir la section “Testé avec succès: utilisation dans des conditions extrêmes” dans la feuille de données.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Les données de connexion
| Désignation | Axioline F connecteur |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Note sur la méthode de connexion | Veuillez observer les informations fournies sur le chef d'orchestre de la croix dans les sections “Axioline F: système et de l'installation” du manuel d'utilisation. |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 197 g |
| Note sur les spécifications de poids | avec des connecteurs de bus et de module de base |
Interfaces
| Désignation | Axioline F de bus local |
|---|---|
| Pas de. de canaux | Deux |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
Axioline potentiels
| Désignation | Axioline F local bus d'alimentation (UBus) |
|---|---|
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Consommation de courant | typ. 120 mA |
| max. 150 mA | |
| La consommation d'énergie | typ. 0,6 W |
| max. 0,75 W | |
| Désignation | D'alimentation pour les modules analogiques (UUn) |
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 40 mA |
| max. 80 mA | |
| La consommation d'énergie | max. 1.92 W |
| typ. 1.56 W (UBuset UUn) | |
| max. 2,67 W (UBuset UUn) | |
| Type de protection | De protection de montée subite de la tension d'alimentation |
| L'inversion de polarité protection de la tension d'alimentation | |
| La protection contre les transitoires de tension d'alimentation |
Entrées analogiques
| Description de l'entrée | Entrées différentielles, de tension ou de courant peuvent être choisis séparément |
|---|---|
| Nom de l'entrée | Entrées analogiques |
| Nombre d'entrées | Deux |
| Méthode de connexion | Pousser-dans le cadre |
| La technologie de connexion | 2 fils |
| Remarque concernant la technologie de connexion | blindé, paire torsadée |
| Conversion A/D temps | 2 µs |
| La Résolution A/D | 16 bits |
| Fréquence limite (3 dB) | 30 Hz |
| 12 kHz | |
| Type de protection | La protection contre les transitoires d'entrées |
| Protection de surcharge des entrées de courant | |
| Protection de surcharge des entrées de tension | |
| Formats de données | IB IL, compatible S7, représentation normalisée |
| La valeur mesurée de la représentation | De 16 bits (15 bits + bit de signe) |
| Signal d'entrée en cours | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Résistance d'entrée courant d'entrée | 104 Ω (typique) |
| La tension du signal d'entrée | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Résistance d'entrée tension d'entrée | 268 kΩ (typique) |
| Commune de la plage de tension en mode de signal - sol | -50 V DC ... 50 V DC |
| Filtre d'entrée | 30 khz, 12 kHz, et le moyen de génération de valeur (peut être paramétré) |
Sorties analogiques
| Nombre de sorties | Deux |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| La technologie de connexion | 2 fils |
| Remarque concernant la technologie de connexion | blindé, paire torsadée |
| Nom de sortie | Sorties analogiques |
| D/Une résolution | 16 bits |
| Type de protection | Court-circuit et protection contre les surcharges |
| La protection contre les transitoires | |
| Le circuit de protection/composant | électronique |
| Suppresseur à diode | |
| Formats de données | IB IL, compatible S7, représentation normalisée |
| La représentation des valeurs de sortie | De 16 bits (15 bits + signe) |
| Processus de mise à jour des données | 150 µs |
| Signal de sortie actif | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Charge de sortie/courant de charge de sortie | ≤ 500 Ω |
| La tension du signal de sortie | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Charge/charge de sortie tension de sortie | > 2 kΩ |
| Précision | typ. 0.1 % (de la valeur finale de la plage de sortie) |
L'isolation électrique
| Section d'essai | 5 V communications puissance (logique), 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V de l'alimentation (logique)/entrées et sorties analogiques 500 V AC 50 Hz 1 min. | |
| 5 V de l'alimentation (logique)/mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| 24 V (I/O)/entrées et sorties analogiques 500 V AC 50 Hz 1 min. | |
| 24 V (I/O) / mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Les entrées et sorties analogiques/mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30g | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | III, CEI 61140, EN 61140, VDE 0140-1 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent un
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Oui |
| Entrée, tension (EF003205) | Oui |
| Entrée, résistance (EF003206) | Non |
| Entrée, thermomètre à résistance (EF003207) | Non |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Oui |
| Résolution des entrées analogiques (EF003575) | 16 Bit |
| Sortie, courant (EF003212) | Oui |
| Sortie, tension (EF003213) | Oui |
| Signal de sortie configurable (EF003214) | Oui |
| Résolution des sorties analogiques (EF003577) | 16 Bit |
| Nombre d'entrées analogiques (EF001994) | 2 |
| Nombre d'entrées numériques (EF001995) | 2 |
| Entrées analogiques configurables (EF008518) | Oui |
| Sorties analogiques configurables (EF008519) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 125.893334 mm |
| Profondeur (EF000049) | 52.649984 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
