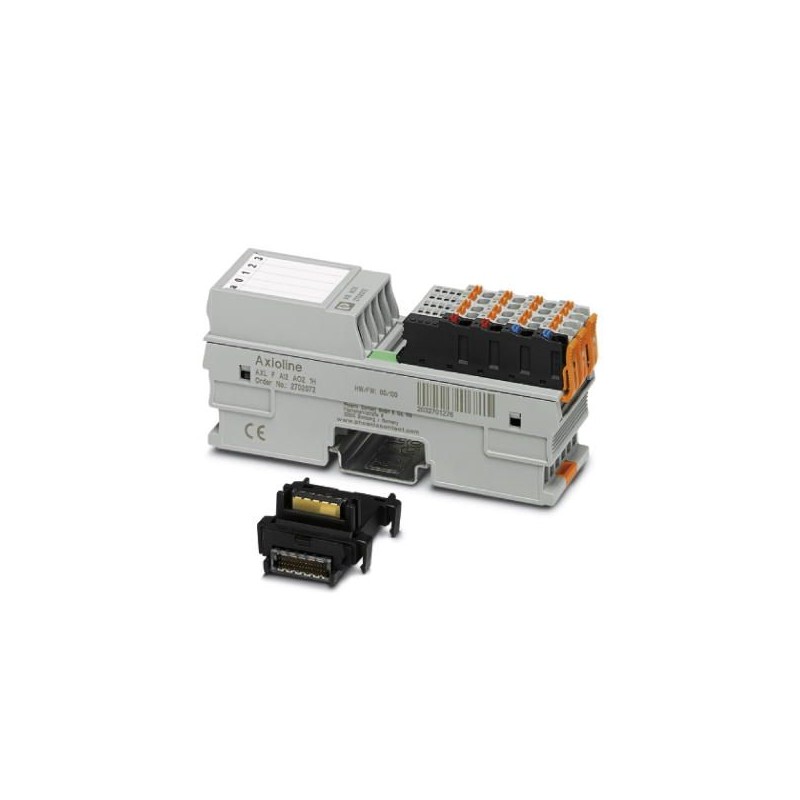

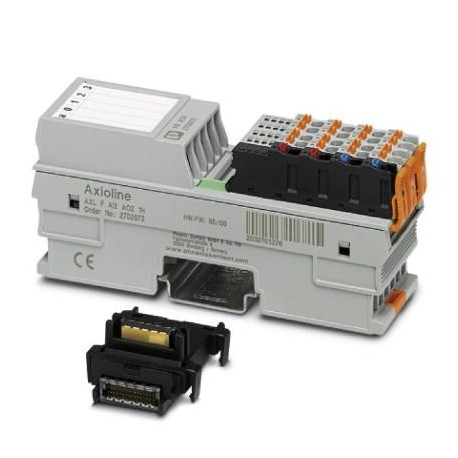

AXL F AI2 AO2 XC 1H 1035429 PHOENIX CONTACT I/O-Modul
AXL F AI2 AO2 XC 1H
1035429
PHOENIX_CONTACT
I/O-Modul
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünf und dreißig tausend vier hundert neun und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626541792 |
| Gewicht pro Stück (exklusive Verpackung) | 197.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Maßzeichnung | |
|---|---|
| Beschriftung | Maßzeichnung |
| Breite | 35 mm |
| Höhe | 126.1 mm |
| Tiefe | 54 mm |
| Hinweis zu Abmessungen | Die Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Abschnitt "erfolgreich Getestet: den Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/transport) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Schutzart | IP20 |
Verbindungsdaten
| Bezeichnung | Axioline F-Stecker |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Hinweis auf die Verbindung-Methode | Bitte beachten Sie die Angaben auf der Leiterquerschnitte in der "Axioline F: system und installation" im Benutzerhandbuch. |
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Allgemeine
| Montage-Typ | DIN-schiene |
|---|---|
| Netto-Gewicht | 197 g |
| Hinweis zu Gewichtsangaben | mit Stecker und bus-sockel-Modul |
Schnittstellen
| Bezeichnung | Axioline F-local-bus |
|---|---|
| Nein. Kanäle | Zwei |
| Verbindungs-Methode | Bus-sockel-Modul |
| Übertragungsgeschwindigkeit | 100 Mbit / s |
Axioline Potenziale
| Bezeichnung | Axioline F-local-bus-Versorgung (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über bus-sockel-Modul) |
| Stromaufnahme | typ. 120 mA |
| max. 150 mA | |
| Stromverbrauch | typ. 0,6 W |
| max. 0,75 W | |
| Bezeichnung | Netzteil für analoge Module (UEin) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | Mit 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive welligkeit) |
| Stromaufnahme | typ. 40 mA |
| max. 80 mA | |
| Stromverbrauch | max. 1,92 W |
| typ. 1.56 W (bei UBusund UEin) | |
| max. 2.67 W (bei UBusund UEin) | |
| Schutzart | Überspannungsschutz der Versorgungsspannung |
| Verpolschutz der Versorgungsspannung | |
| Überspannungsschutz Versorgungsspannung |
Analoge Eingänge
| Beschreibung der Eingabe | Differentielle Eingänge, Spannung oder Strom gewählt werden können separat |
|---|---|
| Input name | Analoge Eingänge |
| Anzahl der Eingänge | Zwei |
| Verbindungs-Methode | Push-in-Anschluss |
| Anschlusstechnik | 2-Draht |
| Hinweis bezüglich der Anschlusstechnik | geschirmtes twisted-pair |
| A/D-Wandlungszeit | 2 µs |
| Auflösung A/D | 16 bit |
| Grenzfrequenz (3 dB) | 30 Hz |
| 12 kHz | |
| Schutzart | Überspannungsschutz der Eingänge |
| Überlastschutz von den aktuellen Eingaben | |
| Überlastschutz der Eingänge Spannung | |
| Daten-Formate | IB IL S7-kompatible, standardisierte Darstellung |
| Messwert-Darstellung | 16 bit (15 bit + Vorzeichen-bit) |
| Aktuelle Eingangssignal | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Input resistance current input | 104 Ω (typisch) |
| Spannung Eingangssignal | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Eingangswiderstand Spannungs-Eingang | 268 kΩ (typisch) |
| Common-mode-Spannungsbereich signal - Masse | -50 V DC ... 50 V DC |
| Input filter | 30 Hz, 12 kHz und Mittelwert generation (parametrierbar) |
Analoge Ausgänge
| Anzahl der Ausgänge | Zwei |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Anschlusstechnik | 2-Draht |
| Hinweis bezüglich der Anschlusstechnik | geschirmtes twisted-pair |
| Ausgabe name | Analoge Ausgänge |
| D/A-Auflösung | 16 bit |
| Schutzart | Kurzschluss-und überlastschutz |
| Überspannungsschutz | |
| Schutzschaltung/ - Komponente | elektronische |
| Suppressor-diode | |
| Daten-Formate | IB IL S7-kompatible, standardisierte Darstellung |
| Darstellung der Ausgabewerte | 16 bit (15 bit + Vorzeichen) |
| Prozessdaten-update | 150 µs |
| Aktuelle Ausgangssignal | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Laden/Ausgangslast Stromausgang | ≤ 500 Ω |
| Spannungs-Ausgangssignal | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Laden/Ausgangslast Spannungsausgang | > 2 kΩ |
| Präzision | typ. 0.1 % (des Ausgabe-Bereichs-Endwert) |
Elektrische isolation
| Test Abschnitt | 5 V Kommunikation power (Logik), 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung (Logik)/analoge ein-und Ausgänge 500 V AC 50 Hz 1 min. | |
| 5-V-Versorgung (Logik)/funktionserde 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (I/O)/analoge ein-und Ausgänge 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Peripherie) / funktionserde 500 V AC 50 Hz 1 min. | |
| Analoge ein-und Ausgänge/funktionserde 500 V AC 50 Hz 1 min. |
Normen und Vorschriften
| Mechanische tests | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g | |
| Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutz-Klasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert eins
