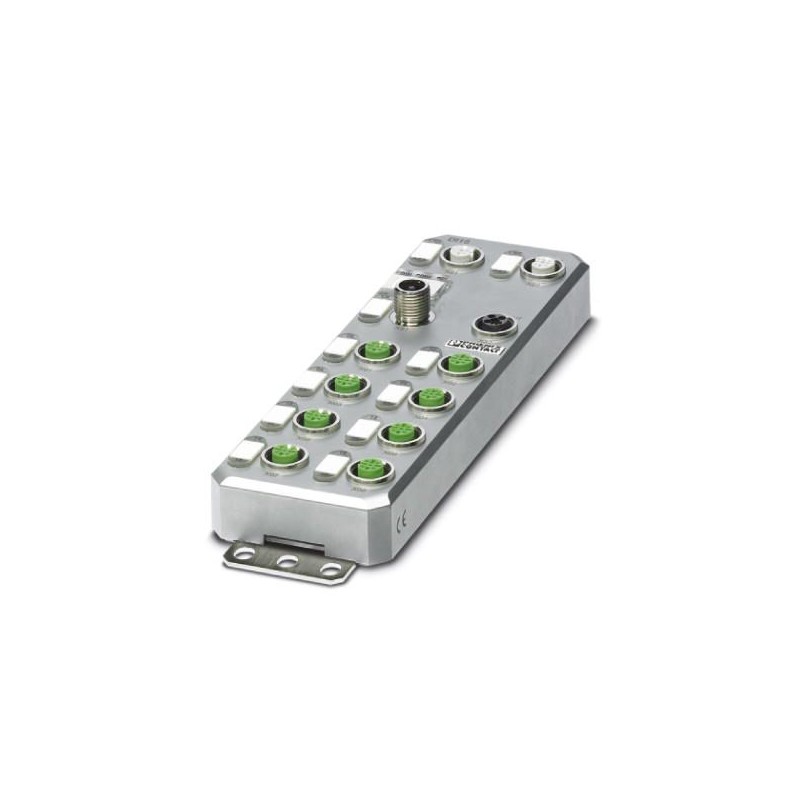

AXL E EIP DI16 M12 6M 2701488 PHOENIX CONTACT Dispositivo I/O decentrato
AXL E EIP DI16 M12 6M
2701488
PHOENIX_CONTACT
Dispositivo I/O decentrato
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701488 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI7PD - |
| Pagina catalogo | Pagina 194 (C_6_2017) |
| GTIN | 4046356762823 |
| Peso per pezzo (confezione esclusa) | 714,400 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 60 mm |
| Altezza | 185 mm |
| Profondità | 38 mm |
| Nota sulle dimensioni | L'altezza è pari a 194,5 mm, piastra di montaggio inclusa. Con le linguette di fissaggio estratte l'altezza è pari a 212 mm. La profondità è pari a 38 mm compresa piastra di montaggio (30,5 mm senza piastra di montaggio). |
| Distanza fori | 198,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP65/IP67 |
Generalità
| Materiale custodia | Pressogetto di zinco |
|---|---|
| Tipo di montaggio | Montaggio a parete o su guida; sempre con piastra di montaggio. |
| Peso netto | 714,4 g |
Interfacce
| Denominazione | EtherNet/IP™ |
|---|---|
| Numero di canali | 2 |
| Collegamento | Sistema a connessione rapida M12 |
| Nota sul tipo di connessione | Codifica D |
| Denominazione vano di collegamento | Cavo in rame |
| Velocità di trasmissione | 10/100 MBit/s (con auto-negoziazione) |
| N. poli | 4 |
Limiti di sistema dell'accoppiatore
| Denominazione | EtherNet/IP™ |
|---|---|
| Tipo di apparecchiatura | Slave EtherNet/IP™ |
| Protocolli specifici per il sistema | Protocolli EtherNet/IP™ ACD |
| Protocolli EtherNet/IP™ DLR | |
| Protocolli EtherNet/IP™ IGMP v2 | |
| Protocolli | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Specifica | CIP Edition 3.11 EIP Adaption of CIP 1.12 |
Alimentazione
| Denominazione | Elettronica del modulo e sensori (US) |
|---|---|
| Collegamento | Connettori M12 (codifica T) |
| N. poli | 4 |
| Tensione di alimentazione | 24 V DC |
| Campo tensioni nominali di alimentazione | 18 V DC ... 31,2 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita (a carico nominale) | tip. 190 mA ±15 % (con 24 V DC) |
| Denominazione | Attuatori (UA) per altri dispositivi |
| Collegamento | Connettori M12 (codifica T) |
| N. poli | 4 |
| Tensione di alimentazione | 24 V DC |
| Campo tensioni nominali di alimentazione | 18 V DC ... 31,2 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita (a carico nominale) | tip. 3 mA ±15 % (con 24 V DC) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 tipo 1 e 3 |
| Collegamento | connettore M12 doppio |
| Tecnica di connessione | 4 conduttori |
| Numero ingressi | 16 |
| Nome protezione | Protezione contro il sovraccarico, protezione dell'alimentazione dei sensori contro il cortocircuito |
| Tempo di filtro in ingresso | < 1000 µs |
| Range d'ingresso segnale "0" | 0 V ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | tip. 3 mA |
Separazione del potenziale
| Test di verifica | Alimentazione 24 V (alimentazione logica e sensori, ingressi digitali)/connessione bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 24 V (alimentazione logica e sensori, ingressi digitali)/connessione bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (alimentazione logica e sensori, ingressi digitali)/FE 500 V AC 50 Hz 1 min. | |
| Connessione bus (Ethernet 1)/FE 500 V AC 50 Hz 1 min. | |
| Connessione bus (Ethernet 2)/FE 500 V AC 50 Hz 1 min. | |
| Connessione bus (Ethernet 1)/connessione bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (alimentazione attuatori)/alimentazione 24 V (alimentazione logica e sensori, ingressi digitali) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (alimentazione attuatori)/connessione bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (alimentazione attuatori)/connessione bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (alimentazione attuatori)/FE 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 30g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale | |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
